ET117 Alambre de aluminio cubierto para fijar el cable semi-aislado al aislador

1. OBJETO

La presente especificación tiene por objeto establecer las condiciones que deben cumplir los alambres de aluminio cubiertos con elastómero termoplástico; utilizados para fijar los cables semi-aislados a los aisladores tipo “Line Post” o Pin.

2. CONDICIONES DE SERVICIO

2.1 Ambientales

Tabla 1. Condiciones Ambientales.

2.2 Eléctricas

Tensión de servicio: 13.2 kV, 11.4 kV o 34.5 kV

3. SISTEMA DE UNIDADES

Utilizar el Sistema Internacional de Unidades (SI).

4. NORMAS RELACIONADAS

Las normas relacionadas se refieren a la versión vigente.

Tabla 2. Normas Relacionadas.

5. REQUERIMIENTOS TÉCNICOS PARTICULARES

5.1 Características constructivas

Los alambres deben tener la característica de eliminación del tracking y la erosión al ser usados con conductores aislados.

La longitud por cada uno de los amarres debe ser mínimo de 1.2 m (LA233).

Conductor:

Tabla 3. Características Conductor.

Cubierta o Aislamiento:

Debe ser resistente al uso permanente a la intemperie y los rayos Ultravioleta.

Tabla 4. Características Cubierta.

Figura 1. Alambre de Aluminio cubierto.

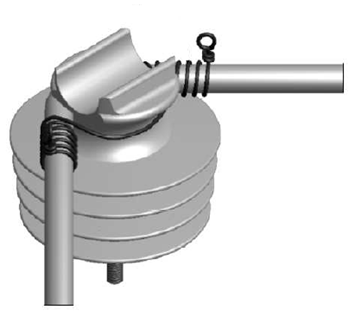

Figura 2. Ejemplo de montaje.

6. ENSAYOS

Se lista a continuación los ensayos requeridos:

• Control dimensional del alambre.
• Ensayos físicos y de envejecimiento del aislamiento.
• Ensayo a la llama, doblado en frío, choque y deformación térmicos.
• Medición del espesor del aislamiento.
• Ensayo de resistencia a la tracción

6.1 Ensayo tipo

• Ensayo de tensión aplicada al alambre terminado.
• Ensayo de resistencia eléctrica en el alambre terminado

7. INSPECCIÓN Y  MUESTREO

Será revisado cada uno de los carretes suministrados.

8. MARCACIÓN

La marcación se realizará en la cubierta con una separación mínima de un (1) metro entre inicio de leyendas. No se acepta marcación realizada en bajo relieve porque reduce el espesor.

Debe ser legible de forma permanente y debe incluir la siguiente información mínima:

• Enel Colombia.
• Nombre del fabricante.
• Material del Conductor.
• Tipo de Cubierta.

9. EMPAQUE E IDENTIFICACIÓN

El alambre deberá ser entregado en carretes. Debe ser continuo en toda su longitud, sin que contenga ningún empalme o unión.

Cada bobina deberá ser completamente envuelta con papel resistente, para ser protegida contra daños en transporte y manejo ordinarios. Cada bobina deberá tener una etiqueta pegada, mostrando como mínimo, la siguiente información:

• Enel Colombia.
• Nombre del fabricante.
• Número del contrato y/o pedido.
• Número del carrete.
• Tipo y calibre del alambre.
• Longitud en metros.
• Fecha de fabricación.
• Peso bruto en kilogramos.
• Peso neto en kilogramos.

10. GARANTÍA

Veinticuatro (24) meses, dos (2) años.

11. CERTIFICADO DE CONFORMIDAD DE PRODUCTO

Debe presentar el certificado de conformidad de producto bajo RETIE vigente.

12. TABLA DE CARACTERÍSTICAS TÉCNICAS
