ET872 Extensiones mini LED para uso exterior y decorativo

1. OBJETO

Establecer las condiciones que deben satisfacer las extensiones mini LED para alumbrado de uso exterior, decorativo y navideño, las cuales deben poseer excelentes características técnicas de desempeño fotométrico, durabilidad y calidad para cumplir las condiciones actuales de desempeño en los sistemas de distribución de energía de B.T.

2. ALCANCE

La presente especificación se aplicará para todas las extensiones mini LED con sus accesorios para alumbrado de uso exterior decorativo en fachadas, iluminación navideña, iluminación arquitectónica, cumpliendo con el REGLAMENTO TECNICO de ILUMINACION Y ALUMBRADO PUBLICO- RETILAP y Normatividad vigente.

Las extensiones mini LED requeridos pueden ser:

EXTENSIONES MINI LED

Mini Led INDUSTRIAL - 8m - PVC
Mini Led INDUSTRIAL - 8m - PVC - con Flash
Mini Led INDUSTRIAL - 8m - PVC - Solo flash

Mini Led ECONÓMICO - 10m - PVC
Mini Led ECONÓMICO - 10m - PVC- con Flash
Mini Led ECONÓMICO - 10m - PVC - Solo flash

Mini Led INDUSTRIAL cascada - PVC
Mini Led INDUSTRIAL cascada - PVC - con Flash
Mini Led INDUSTRIAL cascada - PVC - Solo flash

ACCESORIOS PARA MINI LED
Cortinas en T - 1 m
Cortinas en T - 2 m
Cable de poder - 1,5 m

• Mini Led INDUSTRIAL - 8m – PVC/ con Flash/Solo flash.

• Mini Led ECONÓMICO - 10m – PVC/ Con flash/ Solo flash.

• Mini Led INDUSTRIAL cascada – PVC / con Flash / Solo flash

• ACCESORIOS PARA MINI LED (Cortinas en: T – 1m, T – 2m y cable de poder – 1,5m)

3. CONDICIONES DE SERVICIO

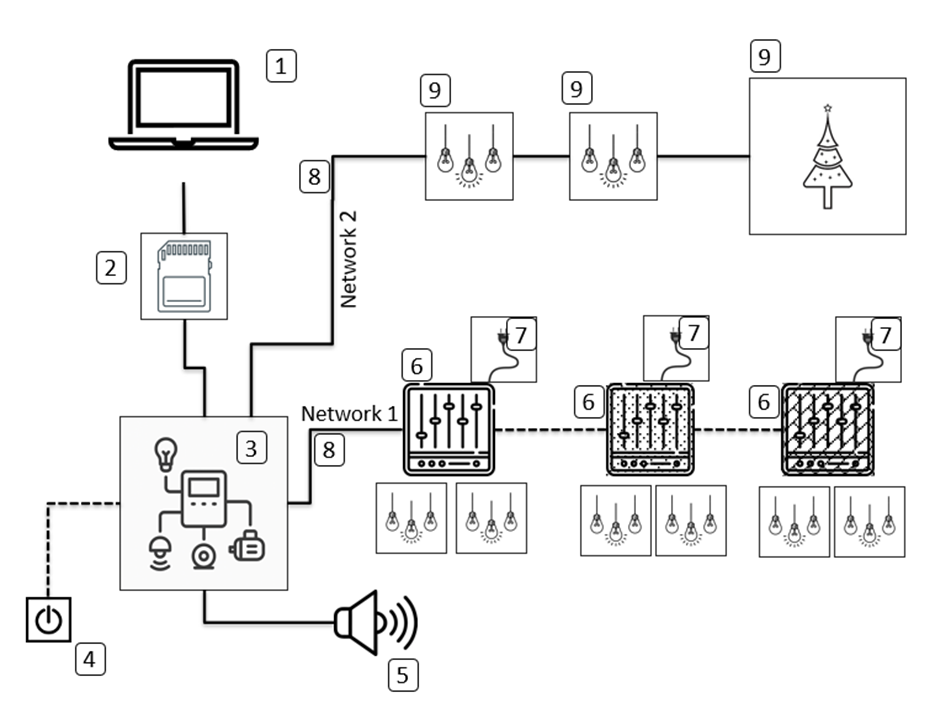

Las extensiones mini LED serán utilizados para su instalación en el sistema de alumbrado exterior y para uso decorativo de las áreas de operación de Enel Colombia S.A. E.S.P, bajo las siguientes condiciones:

4. SISTEMA DE UNIDADES Y DEFINICIONES

Todos los documentos técnicos, deben expresar las cantidades numéricas en unidades del sistema Internacional (S.I.). Si se usan catálogos, folletos o planos, en sistemas diferentes de unidades, deben hacerse las conversiones respectivas.

DEFINICIONES

LED: Diodo emisor de luz (por su sigla en inglés Light Emitting Diode). Tecnología que produce luz artificial por efecto de electroluminiscencia en la unión de dos semiconductores. Produciendo una luz uniforme, confortable con excelente reproducción del color que mejora la visibilidad.

L70: período de tiempo durante el cual una lámpara LED alcanza el 70% de su flujo luminoso inicial bajo condiciones normales de ensayo .

LUMINARIA : Aparato el cual distribuye, filtra y transforma la luz emitida por los LEDs o módulos LED, que incluye las partes para la fijación y protección de las piezas que emiten la luz artificial (LED o módulo LED), como también los equipos eléctricos necesarios para la producción de luz.

OLED: siglas en inglés para el Diodo Orgánico Emisor de Luz

QLED: siglas en inglés para Diodo Emisor de Luz Cuántico

PROYECTOR LED: Aparato de iluminación que concentra la luz en un ángulo sólido limitado, con el fin de obtener un valor de intensidad luminosa elevado.

FUENTE DE ALIMENTACIÓN (DRIVER): Equipo electrónico que toma la energía eléctrica de la red de distribución de BT y la transforma para que proporcione los parámetros eléctricos ideales para el normal funcionamiento de los LED ó módulos LEDs.

CONJUNTO ÓPTICO: Es la parte de la luminaria o proyector que emite la luz artificial y está compuesta por los LED o módulos LED, los lentes y sistemas que los protegen para obtener la hermeticidad y grado de protección.

CONJUNTO ELÉCTRICO : Es la parte de la luminaria o proyector que contiene los equipos eléctricos/electrónicos capaces de conectar, transformar y adaptar la tensión eléctrica de la red de alimentación de B.T. a los LED o módulos LEDs que conforman el conjunto óptico.

RETILAP: Reglamento Técnico de Iluminación y Alumbrado Público.

ONAC: Organismo Nacional de Acreditación de Colombia.

5. NORMAS DE FABRICACIÓN Y PRUEBAS PARA EXTENSIONES MINI LED

Pueden emplearse otras normas internacionalmente reconocidas equivalentes o superiores a las aquí señaladas, siempre y cuando se ajusten a lo solicitado en la presente Especificación Técnica .

Las normas citadas en la presente especificación (o cualquier otra que llegare a ser aceptada por Enel Colombia S.A.) se refieren a su última revisión.

6. REQUERIMIENTOS TÉCNICOS PARTICULARES

6.1 Características generales

• Poder ser utilizados en la iluminación para uso exterior en fachadas, iluminación arquitectónica parques y su urbanismo como árboles, debajo de sillas, y otros sitios.
• Las extensiones mini LED pueden poseer las certificaciones de producto RETILAP, expedida por un organismo acreditado. Dicho certificado deberá entregarse, por parte del fabricante o comercializador con todos sus anexos.
• El certificado de producto RETILAP NO ES OBLIGATORIO, sin embargo, el proveedor debe suministrar la totalidad de los ensayos del Numeral 8. Para proveedores extranjeros que no cuenten con certificado de producto los ensayos relacionados con Norma Colombiana (NTC), lo realizará ENEL-Enel Colombia, los demás ensayos con Norma IEC, IESNA, deben ser aportados por el proveedor.
• Los flujos luminosos de las extensiones mini LED deben estar certificados por un laboratorio Internacional o Ente ONAC en Colombia bajo Norma Internacional IEC o IESNA. Preferiblemente IESNA LM79. El fabricante debe aportar el soporte para el valor que diligencie en el ANEXO 1.

6.2 Cuerpo de las extensiones mini LED para uso decorativo exterior

La estructura y construcción de las extensiones mini LED deben ser adecuadas a la aplicación específica y garantizar el correcto funcionamiento de los componentes y temperaturas de operación

Los disipadores de calor deben ser pasivos. No debe tener refrigeración o ventilación adicional.

6.2.1 Referencia de hilo para la conexión de la extensión

Toda extensión debe tener terminal MACHO / HEMBRA, como las siguientes imágenes:

6.3 Hermeticidad y grados de impacto

El grado de hermeticidad las extensiones mini LED IP >= 44;

6.4 Conjunto Eléctrico

• Tensión de alimentación: 120V A 240V con un rango de variación de +5% -10% para el uso exterior.
• Clase de aislamiento: Clase II.
• Factor de potencia mínimo 0,5.
• THD máximo de corriente: 20%
• Todos los conductores pueden ser tipo cable .
• Si el driver utiliza colas, debe estar provisto de terminales tipo conductor ( cable ) de cobre, aislado para 300 V, 105 ºC, calibre 20 AWG, con longitud no menor a 10 centímetros. Lo anterior no aplica si la bombilla o proyector tiene borneras bornera.
• La fuente de alimentación del módulo LED debe tener incorporado un sistema de protección contra temperatura; que cuando la temperatura de los Leds alcance niveles definidos como críticos, la protección de la fuente de alimentación apague la extensión mini LED.
• Los drivers deben venir con protección contra sobre corriente incorporado. Se deberán describir las características de esta protección.

6.5 Conjunto Óptico

• Los lentes para cada LED o módulo LED deben ser fabricados en materiales de alta transmitancia luminosa y que no cambien sus características físicas y químicas en el tiempo, como el polimetacrilato de metilo acrílico (PMMA), policarbonato, LPG poliestireno o vidrio.
• Para las extensiones mini LED para uso Exterior, la vida útil de los LEDs debe ser L70 >= a 30.000 horas, IESNA LM 80:2008;
• Eficacia mínima las extensiones mini LED: Debe ser indicada por los fabricantes y anexar ensayo IESNA LM79.

7. CRITERIOS DE ACEPTACIÓN O RECHAZO

Para este caso se considerará que existe un lote cuando:

• Los materiales de producción pertenecen a un mismo lote de materia prima.
• Las cajas de producción se construyen en diferentes lotes.

7.1 Muestreo

El muestreo se realizará con base en los procedimientos y tablas estipuladas en la norma NTC-ISO 2859-1 “Procedimientos de muestreo para Inspección por Atributos. Parte 1: Planes de muestreo determinados por el nivel aceptable de calidad para inspección lote a lote ” (Militar Standard 105 D "Sampling procedures and tables for inspection by atributes") y se acordará por las partes, previamente a la fecha de la realización de las pruebas y recepción de los bienes. Para el desarrollo de las pruebas es indispensable que los instrumentos involucrados estén calibrados.

7.2 Aceptación o Rechazo

Si el número de elementos defectuosos es menor o igual al correspondiente número de defectuosos (dado en la norma NTC-ISO 2859-1 en la tercera columna de las Tablas 1 y 2), se deberá considerar que el lote cumple con los requisitos técnicos exigidos por Enel Colombia S.A., pero en caso contrario, el lote se rechazará.

TABLA 1 PLAN DE MUESTREO PARA INSPECCION VISUAL Y DIMENSIONAL
(NIVEL DE INSPECCION II, NAC = 2,5%) (NORMA NTC-ISO 2859-1 TABLA1 - TABLA 2A)

TABLA 2 PLAN DE MUESTREO PARA LOS ENSAYOS MECANICOS
(NIVEL DE INSPECCION ESPECIAL S-3, NAC = 2,5%) (NORMA NTC-ISO 2859-1 TABLA1 - TABLA 2A)

En el momento de recepción del lote de las extensiones mini LED, el promedio de las pérdidas en el driver, no debe superar el valor garantizado por el Oferente en su propuesta.

Enel Colombia S.A. se reserva el derecho de descartar las propuestas que no ofrezcan pruebas o si las ofrecidas son consideradas insuficientes para garantizar la calidad de las extensiones mini LED.

Para efectuar cualquier despacho, es requisito indispensable una autorización escrita de Enel Colombia S.A., la cual será expedida con base en los resultados de las pruebas realizadas en fábrica y/o la aprobación del protocolo de pruebas solicitadas realizadas por el fabricante a las extensiones mini LED.

8. PROTOCOLOS DE PRUEBA A SUMINISTRAR POR EL FABRICANTE

El fabricante deberá remitir los protocolos de los ensayos realizados por un laboratorio acreditado Internacional con ensayos IESNA o IEC para la elaboración de ensayos eléctricos y fotométricos o en Colombia ante la ONAC - Organismo de Certificación de Colombia.


Enel Colombia se reserva el derecho de solicitar protocolos adicionales y la validación de los protocolos presentados.

9. MARCACIÓN Y EMPAQUE

9.1 Marcación

La marcación de la extensión mini led debe ir en el cuerpo en forma indeleble y legible, debe estar en idioma español, y deberá incluir la siguiente información:

9.1.1 Técnica de Marcación 1

Este marcado debe mostrar las características técnicas del producto y debe estar ubicado en el cable de alimentación del accesorio de conexión directa a corriente ubicado en cada caso:

• Marca ENEL
• Potencia
• Referencia interna de producto (referencia del fabricante)
• Tensión de funcionamiento.
• Mes y año de fabricación
• Tipo de uso (exterior)
• Tipo de Fuente(LED)
• Vida Útil
• Grado IP
• Protección de la propiedad intelectual
• # de contrato
• Garantía
• LED de color.
• Nombre del producto .
• Cumple con las normas eléctricas internacionales.
• Recomendaciones del fabricante.
• Recomendaciones de uso y conexión

Se requiere el uso de un rotulador plástico, adhesivo e impreso en tintas indelebles que soporten la manipulación y uso. Tenga en cuenta que este producto es para uso en exteriores y la etiqueta debe soportar estas condiciones.
Las luminarias, manguera LED, extensión miniled o microled, snow fall, árboles, deberán llevar sobre el producto o adherida al mismo, una etiqueta de advertencia que incluya lo siguiente:
- No quitar o insertar lámparas o bombillas mientras la luminaria esté conectada
- Sustituir las lámparas dañadas con otras del mismo tipo, tensión y potencia. Esta advertencia no aplica para luminarias selladas.
- No conectar a la red cuando las luminarias, bombillas, manguera LED, extensión miniled o microled, snow fall, árboles, se encuentren dentro de su empaque.
- Indicar el número máximo de luminarias, bombillas, manguera LED, extensión miniled o microled, snow fall, árboles, que puedan conectarse en serie o a la misma clavija cuando ella disponga simultáneamente de receptáculo tipo hembra dispuesto para tal propósito. En caso de que no se disponga de tal tipo de dispositivo incluir en el texto “No conectar eléctricamente esta luminaria a otra luminaria ”
- Las instrucciones para el cambio de fusibles, si dispone de ellos



Marcación Fuente de alimentación o driver

También se debe marcar el driver o fuente de alimentación con Marca ENEL, potencia, LED driver, referencia interna del producto , tensión de funcionamiento, frecuencia , tensión de salida en DC, temperatura de operación, temperatura máxima, fecha de fabricación, grado IP, clase II, y otros símbolos de advertencia y uso.

9.1.2. Técnica de marcación 2

Este etiquetado busca mostrar la marca "ENEL" e indicar el punto de corte en el que se puede dividir la manguera. Debe cumplir con la normativa de marca registrada ENEL. Debe colocarse directamente en las dos (2) terminales cada extensión MICRO LED. Codensa S.A ESP suministrará los ficheros para el uso de la marca y logo.

9.1.3 Embalaje o Empaque de las extensiones Mini LED

El empaque, debe estar redactado en el idioma español:

Este producto debe ser embalado mediante un núcleo de carrete de plástico que garantice la homogeneidad del carrete de manguera y una caja de cartón que proteja e identifique el producto . Se requiere el carrete para cubrir y proteger los extremos de la manguera contra impactos.

Para el caso de la unidad contenedor del carrete, se requiere que sea una caja de cartón y que en su exterior esté etiquetada de la siguiente manera:


El exterior de la caja de cartón debe contener la siguiente información en sus cuatro caras:

Caras 1 y 3

• ENEL
• Lugar de manufactura (origen)
• Cantidad máxima de cajas que pueden ser apiladas una sobre otra
• Número de Identificación Nacional (NIT) Codensa S.A. E.S.P. (830.037.248-8)
• Número telefónico de contacto (+571) 6015619
• Logo Enel

Caras 2 y 4

• Orientación de la caja
• Nombre del producto que almacena
• Potencia
• Modelo y Referencia interna del fabricante del material contenido en la caja
• Flujo luminoso LED
• Color LED
• Cantidad de unidades por caja
• Peso neto (Kg)
• Peso bruto(Kg)
• Dimensiones de la caja(cm)
• Número de la caja
• Cantidad de LED x 1m
• Garantía
• Vida Útil
• Fecha de fabricación –Mes y año
• Tipo de Fuente(led)
• Tensiones o voltajes de conexión
• Grado IP
• Tipo de uso(exterior)
• Normas Eléctricas internacionales que cumple
• Advertencias o recomendaciones de uso
• Recomendaciones del fabricante

Tanto la caja de las extensiones mini LED y las extensiones mini LED no deben contener el nombre del fabricante en ninguna parte. Los datos aquí reportados son de referencia, si el fabricante considera que se debe agregar alguna información, se debe agregar con previa autorización de Enel Colombia S.A. ESP.

Los bienes, objeto de la presente especificación técnica , deben ser empacados en forma individual de acuerdo con el presente numeral, adecuadamente para resistir las condiciones de humedad e impacto que pueden presentarse durante el transporte desde fábrica hasta las bodegas de Enel Colombia S.A. y durante su almacenamiento. En dicho empaque, deberá aparecer relacionado el código SAP.

9.2 Accesorios de la extensión mini LED

9.2.1 Cable de energía

Este accesorio tiene la función de permitir la conexión directa a la toma de corriente para la transmisión de energía eléctrica a las extensiones de mini Led. Debe cumplir con las siguientes especificaciones mínimas:

• Longitud 1,5 m.
• Enchufe de conexión a 120V / 60Hz tipo A (Según opciones de la imagen de referencia).
• Uso en exteriores.
• Protección IP 44 o superior.
• Cable tipo plug-in.
• Conexión hembra para conexión con mini extensiones LED.
• Marca comercial Enel en el conector hembra.
• Convertidor AC / DC.

9.2.1.1 Embalaje accesorio cable de alimentación

Para este producto , se requieren dos tipos de embalaje:

• Embalaje individual
• Embalaje que agrupa varias unidades

Para empaques individuales, se requiere que estén en una bolsa de plástico sellada que proteja el 100% del elemento. En el caso del contenedor de varias unidades, se requiere que sea una caja de cartón y que en su exterior esté etiquetada de la siguiente manera:


El exterior de la caja debe mostrar en sus cuatro (4) lados:

Lado 1 y 3:

• Lugar de fabricación (Origen de fabricación).
• Número máximo de cajas que se pueden apilar una encima de la otra.
• Número de Identificación Nacional NIT Codensa S.A ESP: (830.037.248-0).
• Teléfono de contacto (+571) 6015619.
• Logotipo Enel.

Lado 2 y 4:

• Orientación de la caja.
• Nombre del producto que almacena.
• Referencia interna del fabricante del material contenido en la caja
• Color del mini Led.
• Número de unidades en la caja.
• Peso neto / kg).
• Peso bruto (kg)
• Dimensiones de la caja (cm).
• Numero de caja.

Tanto la caja como el cable de alimentación no deben contener el nombre del fabricante en ninguna parte. Los datos aquí reportados son de referencia, si el fabricante considera que se debe agregar alguna información, se debe agregar con previa autorización de Codensa S.A ESP.

9.2.2 Conectores en forma de T

Este accesorio tiene la función de unir varias extensiones de mini Led de forma homogénea, transmitiendo corriente eléctrica a cada punto de conexión de extensiones de mini Led. Estas cortinas deben tener las siguientes especificaciones mínimas:

• Espacio entre conectores de 10 cm.
• Cable tipo plug-in.
• Uso en exteriores.
• Protección IP 44 o superior.
• Conector hembra en los extremos.
• Conector hembra en cada punto de unión para extensión mini led.
• Rosca para una conexión firme en cada punto de unión para extensión de mini led.
• Marca Enel en uno de los conectores de los extremos.
• El conductor y conectores utilizados para la cortina deben tener una capacidad mínima que soporte conectar el total de extensiones permitidas por cortina, así como interconectar un mínimo de 10 cortinas en serie con todas las extensiones de mini led que estén permitidas, sin perder tensión .

Este accesorio debe considerarse en dos longitudes:

• 1 m
• 2 m

9.2.2.1 Embalaje de accesorios de extensión con conexiones tipo "cortina" en forma de "T" para extensiones mini led

Para este producto , se requieren dos tipos de embalaje:

• Embalaje individual.
• Embalaje que agrupa varias unidades.

Para empaques individuales, se requiere estar en una bolsa de plástico sellada que proteja el 100% del elemento. En el caso del contenedor de varias unidades, se requiere que sea una caja de cartón y que en su exterior esté etiquetada de la siguiente manera:


El exterior de la caja debe indicar en sus cuatro (4) lados:

Lado 1 y 3:

• Lugar de fabricación (Origen de fabricación).
• Número máximo de cajas que se pueden apilar una encima de la otra.
• Número de Identificación Nacional NIT Codensa S.A ESP: (830.037.248-0).
• Teléfono de contacto (+571) 6015619.
• Logotipo Enel.

Lado 2 y 4:

• Orientación de la caja.
• Nombre del producto que almacena.
• Referencia interna del fabricante del material contenido en la caja
• Color del mini Led. Número de unidades en la caja.
• Peso neto / kg).
• Peso bruto (kg).
• Dimensiones de la caja (cm).
• Numero de caja.

Tanto la caja como los accesorios de extensión con conectores tipo "cortina" en forma de "T" para empalmes de mini led no deben contener el nombre del fabricante en ninguna parte. Los datos aquí reportados son de referencia, si el fabricante considera que se debe agregar alguna información, se debe agregar con previa autorización de Codensa S.A ESP.

10. REQUISITOS DE LAS OFERTAS

El Oferente obligatoriamente deberá incluir con su propuesta, la siguiente información:

• Planilla de características técnicas garantizadas, la cual deberá ser diligenciada completamente, firmada y sellada por el oferente. Se debe incluir copia en formato Excel que permita la lectura y extracción de la información tanto para la planilla de características como para cualquier otra que se indique en los requisitos de la oferta.
• Catálogos originales completos y actualizados del fabricante, que correspondan a los bienes cotizados, en la planilla de características técnicas garantizadas.
• Protocolos de pruebas de acuerdo con las normas indicadas en la presente especificación. En tales protocolos se deberán anotar las fechas de fabricación y pruebas del equipo , para permitir la verificación de las características técnicas garantizadas.
• Para los componentes de las extensiones mini LED, el oferente debe presentar también, los protocolos de pruebas correspondientes, que permitan verificar las características técnicas garantizadas.
• Muestras de cada una de las referencias ofertadas sin cargo a devolución, con cada una de las características técnicas, solicitadas y mencionadas en la presente especificación. Para los oferentes que cumplan técnicamente.
• Registro fotográfico de alta calidad de las extensiones mini LED en sus cuatro vistas exteriores e interiores superior, inferior y laterales.
• Información adicional que considere aporta explicación al producto ofertado.
• Enel Colombia S.A. podrá descartar ofertas que no cumplan con las anteriores disposiciones, sin expresión de causa ni obligación de compensación.
• Todos los planos y/o dibujos indicativos de la extensión mini LED entregados en la oferta deben incluir una copia en formato PDF.

11. GARANTÍA DE FÁBRICA

Enel Colombia S.A E.S. P requiere como mínimo, un período de garantía de fábrica de (12) meses, a partir de la entrega de las extensiones mini LED de uso exterior.

12. INSPECCIÓN DE LAS MUESTRAS

El proveedor enviará con las muestras que se soliciten para evaluación el formato de protocolos de pruebas y copia de las normas en inglés y/o español utilizadas para tal fin. Enel Colombia informará por escrito su conformidad con las pruebas requeridas.

Igualmente, el proveedor acompañará cada una de las entregas de las extensiones mini LED con los protocolos de pruebas y copia de las normas en inglés y/o español utilizadas para tal fin. Enel Colombia informará por escrito su conformidad con las pruebas requeridas.

El ingeniero responsable de Enel Colombia podrá inspeccionar en las instalaciones del proveedor o fabricante y solicitar la información y ensayos que a su juicio resulten necesarias para verificar el cumplimiento de los requisitos estipulados en este documento. El proveedor debe brindar plena colaboración al responsable en el cumplimiento de sus funciones. El costo de las pruebas que soliciten estará a cargo del proveedor.

13. SISTEMA DE CALIDAD

El oferente adjuntará con su propuesta su certificado del sistema de calidad ISO 9001

14. PLANILLAS DE CARACTERÍSTICAS TÉCNICAS

El oferente deberá presentarlas en su oferta técnica diligenciadas en formato Excel por cada referencia.

ANEXO 1. EXTENSIONES MINI LED PLANILLA DE CARACTERÍSTICAS TÉCNICAS GARANTIZADAS
(*) Información que se requiere sea diligenciada por el fabricante
