1. Objeto

Esta especificación técnica establece las condiciones que deben satisfacer los equipos de medida combinados electrónicos destinados a la medición de energía en medía tensión.

2. Condiciones de servicio

Los equipos de medida combinados electrónicos para uso exterior (intemperie), se emplean para llevar las señales de corriente y de tensión secundaria, múltiplo de la corriente y de la tensión del primario a valores reducidos aceptables al rango de operación de los medidores de energía.

3. Sistema de unidades

En todos los documentos técnicos se deben expresar las cantidades numéricas en unidades del sistema Internacional (S.I.). Si se usan catálogos, folletos o planos, en sistemas diferentes de unidades, deben hacerse las conversiones respectivas.

4. Normas de fabricación y pruebas

Pueden emplearse otras normas internacionalmente reconocidas equivalentes o superiores a las aquí señaladas, siempre y cuando se ajusten a lo solicitado en la presente especificación técnica. Las normas citadas en la presente especificación (o cualquier otra que llegare a ser aceptada por Enel Colombia) se refieren a su última revisión.

5. Detalles constructivos

Los transformadores objeto de esta especificación, responderán a la norma IEC 61869-4/12.

Serán construidos en resina sintética mezclada o en un material diferente siempre y cuando cumpla las condiciones indicadas en esta especificación. Los materiales usados deben ser autoextinguibles, no higroscópicos y de características eléctricas inalterables frente a las condiciones de servicio. Las piezas deberán ser mezcladas en una sola operación y deberán estar libres de oclusiones gaseosas y cavidades superficiales visibles.

Este equipo debe asegurar sus propiedades dieléctricas y de resistencia mecánica e inalterabilidad en su funcionamiento. El grado de protección (IP≥65), debe asegurar que los elementos no deben presentar corrosión o sulfatación y los sellos mecánicos de hermeticidad deben ser fijos. Deben poseer protección contra radiación ultravioleta (UV).

5.1. Configuración general

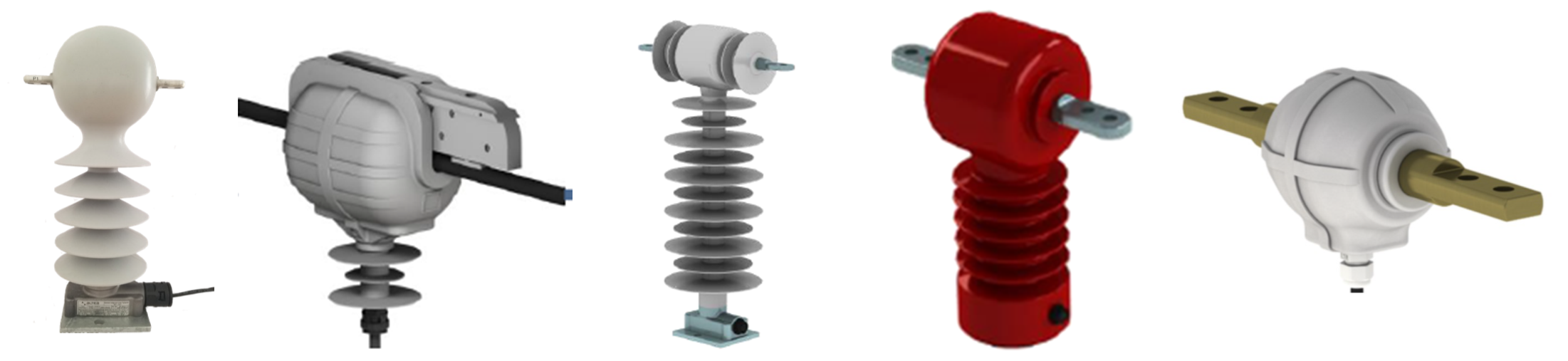

Los módulos del equipo deben tener una configuración igual o similar a las que se muestran a continuación:

El sistema debe estar constituido mínimo por:

• Tres módulos de equipo de medida combinado t.c. + t.t.
• Medidor de energía multifuncional, apto para registrar señales de corriente y de tensión de baja potencia.
• Enrutador celular
• Fuente de poder
• Gabinete de usos exterior más accesorios para montaje en poste
• DPS en BT
• Interruptor termomagnético 1x2 A

Debe permitir la instalación de conductores entre 50 mm² a 120 mm².

El peso máximo de los tres módulos debe ser:

• Equipos de 1 a 20 kV: 15 kg
• Equipos 1 a 35 kV: 25 kg

5.2. Caja de medida y comunicaciones

A continuación, se indican las características que debe cumplir la caja de medida y comunicaciones:

• Ser construida con materiales de la mejor calidad, debiéndose descartar el empleo de materiales alterables por la humedad, radiación solar y otras condiciones ambientales desfavorables.
• Ser auto soportable, compacta, liviana y con una estructura completamente rígida e indeformable, sin aristas, bordes ni esquinas vivas, agudas o cortantes.
• Tener un índice de hermeticidad IP44 de acuerdo a la NTC-IEC 60529 y un grado de protección contra choques IK 10 (20,0 julios) de acuerdo a la NTC-IEC 62262.
• El cuerpo debe estar compuesto por base y tapa, los cuales deberán poseer todos los accesorios necesarios y suficientes para su correcta utilización, funcionamiento y fácil transporte.
• La caja debe incluir los accesorios necesarios para su montaje en poste
• Las bandejas interiores deben tener todas las perforaciones necesarias para la instalación de los componentes.

6. Requisitos

6.1. Transformadores de corriente

• Corriente primaria nominal: 1 a 1.000 A
• Señal secundaria: 1 o 2 V
• Potencia nominal: 2.5 VA
• Clase de exactitud: 0.2S

6.2. Transformadores de tensión

• Tensión nominal primaria: 1 a 20 kV y 1 a 35 kV.
• Tensión nominal secundaria: 1 o 2 V
• Potencia nominal: 10 VA
• Clase de exactitud: 0.2

6.3. Medidor de energía multifuncional

• 3 fases, 4 Hilos
• Registro de energía activa y reactiva con señales de corriente y tensión de baja potencia
• Índice de clase: 0.2S o 0.5S para energía activa
• Índice de clase: 0.5 o 1 para energía reactiva
• Puertos de comunicación: RS 232, RS485 o Ethernet
• Protocolos de comunicación: IEC 61850-8-1, DLMS/COSEM, IEC 60870-5-104, Modbus
• Medición de energía activa y reactiva en 4 cuadrantes

7. Placa de características

La placa de características deberá estar construida de acero inoxidable, no alterable por la acción de las partículas en la atmosfera y que puedan depositarse sobre el aparato. La información debe estar en color negro y el fondo de la placa en color claro para que sea fácil la visualización de la información. El tamaño mínimo de las letras y números debe ser de 3 mm.

La información requerida es la siguiente:

• Nombre del fabricante o marca
• Serie del equipo
• Diagrama de conexión
• Año de fabricación
• Peso (kg)
• País de fabricación
• BIL (kV)
• Tensión nominal primaria (kV)
• Tensión nominal secundaria (V)
• Frecuencia Nominal (Hz)
• Tipo o modelo
• Logo de la empresa o palabras Enel Colombia
• País de fabricación
• Tipo o modelo
• Corriente primaria nominal (A)
• Señal secundaria (V)
• Corriente térmica (Ith)
• Corriente dinámica (Idyn)
• Burden (VA)
• Clase de exactitud
• Factor de seguridad (FS)
• Grado de protección (IP)
• Grado de protección contra choques (IK)
• Numero de certificado de conformidad de producto

8. Ensayos

Todos los transformadores de medida deben ser sometidos a una serie de pruebas destinadas a verificar si garantizan una seguridad de funcionamiento suficiente para resistir las diversas exigencias eléctricas, mecánicas o térmicas que pueden ocurrir en su lugar de utilización.

8.1. Ensayos tipo

Estos ensayos se realizan a un transformador de cada tipo, para demostrar que todos los transformadores fabricados bajo la misma especificación cumplen los requisitos no cubiertos por los ensayos de rutina.

Los ensayos tipo solicitados son:

8.1.1. Transformadores de corriente

• Ensayo de corriente de corta duración (numeral 17.1 de la NTC 2205).
• Ensayo del incremento de la temperatura (numeral 7.2 de la NTC 4540).
• Ensayo de impulso tipo rayo (numerales 7.3 y 7.3.2 de la NTC 2205).
• Ensayo de impulso tipo maniobra (numerales 7.3 y 7.3.3 de la NTC 2205).
• Ensayos de humedad para transformadores tipo exterior (numerales 7.4 de la NTC 2205).
• Determinación de errores (sección 11 de la NTC 4540).
• Ensayo de impulso recortado en el devanado primario (numerales 7.3 y 9.1 de la NTC 2205).
• Medición de capacitancia y del factor de disipación dieléctrica (numeral 9.2 de la NTC 4540 y 9.2 de la NTC 2205).
• Ensayos de impulsos recortados múltiples en el devanado (numeral 7.3 y el anexo B de la NTC 2205).
• Medición de sobretensión transmitida (numeral 9.3 de la NTC 4540).

8.1.2. Transformadores de tensión

• Ensayo del incremento de la temperatura (numeral 7.2 de la NTC 4540).
• Ensayo de impulso tipo rayo (numerales 8.3.2 de la NTC 2207).
• Ensayo de impulso tipo maniobra (numerales 8.3.3 de la NTC 2207).
• Ensayos de humedad para transformadores tipo exterior (numerales 8.4 de la NTC 2207).
• Ensayo de capacidad de soportar el cortocircuito (numeral 8.2 de la NTC 2207).
• Determinación de errores (sección 11 de la NTC 4540).
• Medición de perturbaciones radioeléctricas (RIV) (numeral 8.5 de la NTC 2207).
• Ensayo de impulso recortado en el devanado primario (numerales 10.1 de la NTC 2207).
• Medición de capacitancia y del factor de disipación dieléctrica (numeral 10.2 de la NTC 2207).
• Ensayo mecánico (numeral 10.3 de la NTC 2207).
• Medición de sobretensión transmitida (numeral 9.3 de la NTC 4540).

Todos los ensayos de tipo dieléctricos se deben llevar a cabo en el mismo transformador, a menos que se especifique algo diferente.

Después de que el transformador se ha sometido a los ensayos de tipo dieléctrico indicados en este numeral, se debe someter a todos los ensayos de rutina indicados en el numeral 8.2.

8.2. Ensayos de rutina

Los siguientes ensayos aplican a cada transformador individual:

8.2.1. Transformadores de corriente

• Verificación de la marcación de los terminales (numeral 8.1 de la NTC 2205).
• Ensayo de frecuencia industrial en el devanado primario (numeral 8.2 de la NTC 4540, 8.2 de la NTC 2205).
• Ensayo de frecuencia industrial en los devanados secundarios (numeral 8.3 de la NTC 2205).
• Ensayo a frecuencia industrial entre secciones (numeral 8.3 de la NTC 2205).
• Ensayo de sobretensión entre espiras (numeral 8.4 de la NTC 2205).
• Determinación de errores (numeral 11.4 de la NTC 4540).

8.2.2.Transformadores de tensión

• Verificación de la marcación de los terminales (numeral 9.1 de la NTC 2207).
• Ensayo de frecuencia industrial en el devanado primario (numeral 9.2 de la NTC 2207).
• Medición de la descarga parcial (numeral 9.2.4 de la NTC 2207).
• Ensayo de frecuencia industrial en los devanados secundarios (numeral 9.3 de la NTC 2207).
• Ensayo a frecuencia industrial entre secciones (numeral 9.3 de la NTC 2207).
• Ensayo de sobretensión entre espiras para transformadores de corriente (numeral 8.4 de la NTC 2205).
• Determinación de errores (numeral 11.4 de la NTC 4540).

El orden de los ensayos no está normalizado, pero la determinación de errores se debe realizar después de realizados los demás ensayos.

Cuando se repitan los ensayos a frecuencia industrial en los devanados primarios es conveniente realizarlos con el 80% de la tensión de ensayo especificada.

8.3. Pruebas de recepción

Las pruebas de recepción para t.c, t.t. y medidor son:

• Inspección visual y dimensional.
• Verificación de la marcación y placa de características.
• Determinación del factor de seguridad del instrumento (FS)
• Ensayos de exactitud.
• Verificación de ensayos de rutina

9. Criterios de aceptación o rechazo

Se considera como lote la cantidad cargada en la plataforma de Control de Calidad de Materiales, al momento de solicitar las pruebas de inspección técnica en fábrica.

9.1. Muestreo

El muestreo se realizará con base en los procedimientos y tablas estipuladas en la norma NTC-ISO 2859-1.

Para el desarrollo de las pruebas es indispensable que los instrumentos involucrados estén calibrados.

9.2. Aceptación o rechazo

Si el número de elementos defectuosos es menor o igual al correspondiente número de “Criterio de aceptación” indicado en las siguientes tablas, se considera que el lote cumple con los requisitos técnicos exigidos por Enel Colombia, pero en caso contrario, el lote se rechazará.

PLAN DE MUESTREO PARA INSPECCIÓN VISUAL Y DIMENSIONAL (NIVEL DE INSPECCIÓN I, NAC = 4%)

PLAN DE MUESTREO PARA PRUEBAS ELÉCTRICAS (NIVEL DE INSPECCION S3, NAC = 4%)

Para efectuar cualquier despacho, es requisito indispensable una autorización escrita de Enel Colombia, la cual será expedida con base en los resultados de las pruebas realizadas en fábrica y/o la aprobación del protocolo de pruebas realizadas por el fabricante a los bienes solicitados.

10. Documentación técnica a suministrar por los proveedores

El oferente deberá presentar su oferta técnica con la siguiente información:

• Planilla de datos técnicos garantizados: Se deben incluir todos los valores indicados en la planilla del anexo 1 en la columna “Ofertado” con todos y cada uno de los conceptos que figuran en este cuadro, reiterando o mejorando lo solicitado. Para cada alternativa, el oferente elaborará una planilla completa.
• Protocolo de ensayos: Efectuados de acuerdo a la norma NTC 4540, sobre transformadores iguales o similares a los ofrecidos.
• Catálogos originales, completos y actualizados del fabricante, que correspondan a los elementos cotizados en la planilla de características técnicas garantizadas.
• Planos a escala con detalles de los equipos y las dimensiones indicadas en unidades métricas.
• Antecedentes de provisiones de equipos iguales o similares a los ofrecidos. Relación de clientes, evidencia de su capacidad técnica y experiencias relacionadas con los materiales cotizados.
• El oferente adjuntará con su propuesta el certificado de conformidad de producto expedido por una entidad acreditada por el Organismo Nacional de Acreditación de Colombia, ONAC. Además, deberá presentar la certificación del sistema de calidad del fabricante.
• Carta de garantía de los bienes cotizados.

Enel Colombia podrá descartar ofertas que no cumplan con las anteriores disposiciones, sin expresión de causa ni obligación de compensación.

El proveedor presentará a Enel Colombia, un equipo de muestra de cada uno de los tipos ofertados, en caso de adjudicación y antes de iniciar la fabricación masiva, para que se verifique el cumplimiento de todo lo indicado en esta especificación y se dé el aval correspondiente.

11. Garantía de fábrica

Enel Colombia requiere como mínimo, un período de garantía de fábrica de cinco (5) años, a partir de la entrega de los bienes.

12. Códigos de materiales (GM FETM2301)

Anexo 1. Planilla de datos técnicos garantizados
