ET722 Barrajes preformados para baja tensión 600 V
- Contenido
1. REQUISITOS GENERALES
1.1 Condiciones de servicio
Los barrajes de que trata esta especificación serán instalados en circuitos subterráneos de sistemas de distribución secundaria de Enel Colombia S.A. ESP, de acuerdo con las siguientes condiciones generales del sistema :1.1.1 Condiciones ambientales
- Altura sobre el nivel del mar: 2640 m
- Humedad relativa: 90%
- Temperatura ambiente máxima: 27 °C
- Temperatura ambiente mínima: -5 °C
- Temperatura ambiente promedio: 14 °C
1.1.2 Características eléctricas del sistema
- Tensión nominal : 600 V
- Conexión: Trifásica tetrafilar
- Frecuencia nominal : 60 Hz
1.1.3 Calibres normalizados
- No. 10 AWG hasta No 2/0 AWG en cobre y aluminio, para barrajes de 6 salidas
- No. 10 AWG hasta No 350 kcmil en cobre y aluminio, para barrajes de 6 salidas
- No. 10 AWG hasta No 500 kcmil en cobre y aluminio, para barrajes de 6 salidas
1.1.4 Condiciones de utilización
En cámaras, ocasionalmente sumergidos en agua.
1.2 Normas de fabricación y pruebas
El barraje, así como sus componentes, deberán cumplir con los requerimientos de la última revisión de las siguientes normas (donde sean aplicables):NORMA | DESCRIPCIÓN |
ANSI C119.1 | Sealed Insulated Underground Connector System Rated 600 Volts. |
ASTM D149 | Standard Test Method for Dielectric Breakdown Voltage and Dielectric Strength of Solid Electrical Insulating Materials at Commercial Power Frequencies. |
ASTM D412 | Standard Test Methods for Vulcanized Rubber and Thermoplastic Rubbers and Thermoplastic Elastomers-Tension. |
ASTM D624 | Standard Test Method for Tear Strength of Conventional Vulcanized Rubber and Thermoplastic Elastomers. |
ASTM D1212 | Standard Test Methods for Measurement of Wet Film Thickness of Organic Coatings. |
ASTM G21 | Standard Practice for Determining Resistance of Synthetic Polymeric Materials to Fungi. |
UL 486B | Wire Connectors for Use With Aluminum Conductors. |
NTC 2202 | Sistemas conectores sellados y aislados, para uso subterráneo hasta 600 voltios. |
2. REQUISITOS TÉCNICOS PARTICULARES
El barraje consta de un elemento conductor con seis (6) puntos de conexión, aislado en EPDM resistente a los contaminantes, hongos, rayos ultravioleta, acidos álcalis y ozono.El conductor deberá ser de aluminio inyectado, con 99,7 % de pureza. El barraje deberá tener un sello hermético. Se instalará un barraje por fase y uno por neutro.
El barraje deberá cumplir con las características y ensayos especificados en la norma ANSI C119.1.
Los barrajes deberán ser livianos, aptos para uso en cables con temperatura de operación de –5°C 90 ºC y temperatura de sobrecarga de emergencia , de 130 ºC .
Los barrajes, sus componentes y accesorios, deberán ser aptos para utilización en cables con tensiones nominales de operación de hasta 600 V, conductor de cobre ó aluminio, aislamiento en XLPE ó PVC. El empalme , sus componentes y accesorios deberán ser física y eléctricamente compatibles con los componentes del cable .
Los barrajes deberán ser aptos para uso en interior y en áreas expuestas al medio ambiente, en zonas contaminadas.
Los barrajes deberán suministrarse con las instrucciones y los accesorios necesarios para su conexión, base de barraje aislada encauchetada, tales como capuchones, tornillos, arandelas, cintas, grasa de silicona, y soporte de fijación al muro.
El empalme deberá ser ensayado para obtener sus propiedades físicas y eléctricas, de acuerdo con las siguientes normas:
Conductor:
- UL 486B
Aislamiento:
- Propiedades físicas: ASTM D412-75 ( Tensión y elongación a la rotura), ASTM D1212 (módulo), ASTM D624 (rasgado), ASTM G21 (resistencia a los hongos).
- Propiedades eléctricas: ASTM D149-75 (rigidez dieléctrica).
Se deberá suministrar la información de dichos ensayos, junto con sus valores típicos y sus respectivos valores garantizados.
El aislamiento del barraje deberá cumplir con las características generales de la tabla No.1.
Tabla No.1.
Características generales del aislamiento del barraje
DESCRIPCIÓN | Unidad | Valor |
Tensión nominal | V | 600 |
Color | Negro | |
Espesor | mm | 3,543 |
Elongación a la rotura | % | 635 |
El soporte de fijación al muro debe cumplir con lo siguiente:
- Los soportes para barrajes preformados de baja tensión deben ser construidos en material de alta calidad.
- El soporte no debe interferir con la instalación de los capuchones.
- El material de fabricación del soporte debe ser resistente a condiciones severas de humedad y contaminación
- Las dimensiones de los soportes deben estar acordes a las dimensiones y formas de cada uno de los tipos de los barrajes
- Los soportes deben incluir todos los accesorios requeridos para su instalación y correcta fijación a la cámara de inspección.
- El soporte debe garantizar una rigidez mecánica, de forma tal que no presente ruptura total ni parcial al realizar halado de los cables o al apoyar peso encima de él.
3. EMPAQUE E IDENTIFICACIÓN
Los barrajes deberán embalarse en cajas de cartón, completos (barraje y accesorios), con las partes componenetes acondicionadas en forma separada.La siguiente información deberá aparecer en la caja del barraje:
- Nombre del fabricante, tipo y número de designación
- Clase de aislamiento
- Máxima tensión de diseño a tierra
- Calibres máximo y mínimo del conductor del cable
En el embalaje deberá indicarse:
- Nombre del fabricante
- La palabra “BOG-CUN ”
- El número y la fecha de la orden de compra
- Tensión de servicio y demás características técnicas
- Código SAP de almacén
4. INSPECCIÓN Y PRUEBAS DE RECEPCIÓN TÉCNICA
Las pruebas y recepción serán efectuadas por representantes de Enel Colombia S.A. ESP; así mismo se realizarán en las instalaciones del proveedor quien debe asumir su costo y proporcionar el material , equipos y personal necesario para tal fin. Si los resultados de las pruebas o los equipos de prueba no son confiables, estas igualmente podrán ser realizadas o repetidas a costa del proveedor, en laboratorios oficiales o particulares reconocidos por Enel Colombia S.A. ESP.La Empresa se reserva el derecho de realizar una inspección durante el proceso de fabricación; para tal efecto el proveedor suministrará los medios necesarios para facilitar la misma.
Los ensayos incluyen:
- Resistencia a los rayos UV
- Estabilidad eléctrica bajo ciclos térmicos, en aire
- Estabilidad térmica bajo carga
- Resistencia dieléctrica
- Resistividad volumétrica
Adicionalmente, se deberán cumplir las propiedades físicas y eléctricas del barraje, de acuerdo con el numeral 2. (REQUISITOS TÉCNICOS PARTICULARES) de la presente especificación.
Enel Colombia S.A. ESP se reserva el derecho de solicitar al fabricante, la repetición por un laboratorio especializado a satisfacción de Enel Colombia S.A. ESP de éstos ensayos. A tal fin el oferente deberá cotizar por separado el costo de cada uno de éstos ensayos. De ser necesario, los barrajes serán ejecutados por el fabricante en cables que suministrará Enel Colombia S.A. ESP.
El muestreo se realizará con base en los procedimientos y tablas estipuladas en la NTC-ISO 2859-1 “Procedimientos de muestreo para Inspección por Atributos. Parte 1: Planes de muestreo determinados por el nivel aceptable de calidad para inspección lote a lote”, y se acordará por las partes, previamente a la fecha de la realización de los ensayos y recepción de los bienes.
Para el desarrollo de las pruebas es indispensable que los instrumentos involucrados estén calibrados.
El tamaño del lote será el total que se entreguen en cada recepción (parcial o completa) que se haga a los inspectores.
Si el número de elementos defectuosos es menor o igual al correspondiente número de defectuosos (dado en la norma NTC-ISO 2859-1 en la tercera columna de la tablas 2), se deberá considerar que el lote cumple con los requisitos técnicos exigidos por Enel Colombia S.A., en caso contrario, el lote se rechazará.
TABLA 1. PLAN DE MUESTREO PARA INSPECCIÓN (NIVEL DE INSPECCIÓN II, NAC = 2,5%) (NORMA NTC-ISO 2859-1 TABLA1 - TABLA 2A)
TAMAÑO DEL LOTE | TAMAÑO DE LA MUESTRA | NUMERO PERMITIDO DE DEFECTUOSOS | NUMERO DEFECTUOSOS PARA RECHAZO |
2 a 8 | 2 | 0 | 1 |
9 a 15 | 3 | 0 | 1 |
16 a 25 | 5 | 0 | 1 |
26 a 50 | 8 | 1 | 2 |
51 a 90 | 13 | 1 | 2 |
91 a 150 | 20 | 1 | 2 |
151 a 280 | 32 | 2 | 3 |
281 a 500 | 50 | 3 | 4 |
501 a 1200 | 80 | 5 | 6 |
1201 a 3200 | 125 | 7 | 8 |
5. REQUISITOS DE LAS OFERTAS
El Oferente deberá incluir con su propuesta, la siguiente información:- Planilla de características técnicas garantizadas en formatro Excel, la cual deberá ser diligenciada completamente.
- Muestra de cada una de las referencias ofertadas sin cargo a devolución.
- Certificación del sistema de calidad
- Certificados de conformidad de producto con norma técnica y RETIE
- Catálogos completos y actualizados del fabricante, que correspondan a los bienes cotizados, en la planilla de características técnicas garantizadas.
- Protocolos de pruebas de acuerdo con lo indicado en la presente especificación.
- Información adicional que considere aporta explicación a su diseño (dibujos, detalles, características de operación, dimensiones y pesos de los materiales ofertados).
Enel Colombia S.A. ESP. podrá descartar ofertas que no cumplan con las anteriores disposiciones, sin expresión de causa ni obligación de compensación.
ANEXO 1. CARACTERÍSTICAS TÉCNICAS
N° | DESCRIPCIÓN | UNIDAD | SOLICITADO | GARANTIZADO |
1 | Oferente | --- | --- | |
2 | Fabricante | --- | --- | |
3 | Referencia | --- | --- | |
4 | Normas de fabricación y pruebas | --- | NTC 2244, ANSI C119.1 y C119.4 | |
5 | Tensión nominal | V | 600 | |
6 | Temperatura | °C | 90 | |
7 | Material aislamiento | --- | Caucho –EPDM | |
8 | Material barraje | --- | Al | |
9 | Número de salidas | --- | 6 | |

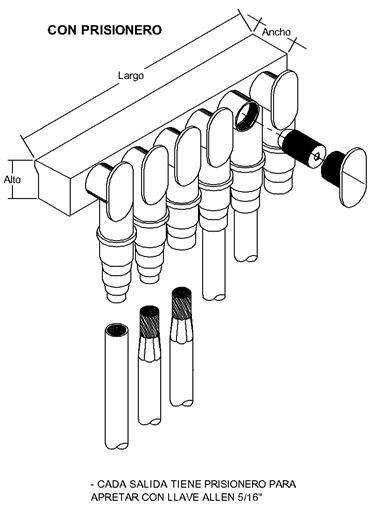

10 | Dimensiones: largo/ancho/alto | mm | --- | |
11 | Conexión al cable | --- | Prisionero / Tornillo | |
12 | Rangos de calibres | AWG y kcmil | 10 - 350 | |
AWG y kcmil | 10 - 500 | |||
AWG y kcmil | 10 - 2/0 | |||
13 | Material de los conductores | Al ó Cu | ||
14 | Contiene silicona para la inserción de cables (si/no) | |||
15 | Soporte de fijacion a las camaras | Lo incluye (Si/No) | ||
Material | ||||
Forma de fijación | ||||
Accesorios incluidos en el suministro | ||||
16 | Cumple con la marcación de acuerdo a la especificacion (Si/No) | |||
RESULTADO DE EVALUACIÓN TÉCNICA | ||||
17 | Certificacion del sistema de calidad (Normas ISO 9001) | Número de acreditación | ||
Fecha de aprobación (Día/Mes/Año) | ||||
Vigencia | ||||
Adjunta el certificado (Si/No) | ||||
Entidad acreditadora | ||||
18 | Certificación de producto con norma técnica | Número de acreditación | ||
Fecha de aprobación (Día/Mes/Año) | ||||
Vigencia | ||||
Norma técnica con la cual se certifica | ||||
Adjunta el certificado (Si/No) | ||||
19 | Certificación de producto con RETIE | Número de acreditación | ||
Fecha de aprobación (Día/Mes/Año) | ||||
Vigencia | ||||
Adjunta el certificado (Si/No) | ||||
Entidad acreditadora | ||||
RESULTADO DE EVALUACIÓN REGULATORIA | ||||
20 | Observaciones |
ANSI | C119.1 | C119.1 | |
ICONTEC | 2202 | 2202 | |
Mat.Prima | Prueb.Mec | Térmica | |
NORMAS |
COD.SAP | Material |
6762357 | Barraje prefomado calibres 10 a 2/0 AWG, 6 salidas, 600 V. |
6762260 | Barraje prefomado calibres 10 a 350 kcmil, 6 salidas, 600 V. |
Barraje prefomado calibres 10 a 500 kcmil, 6 salidas, 600 V. |
- Los rangos de los peldaños para los conductores de cobre/Al son los mostrados en los dos tipos de barrajes.
- Debe contener silicona o material similar para evitar el ingreso de agua.
