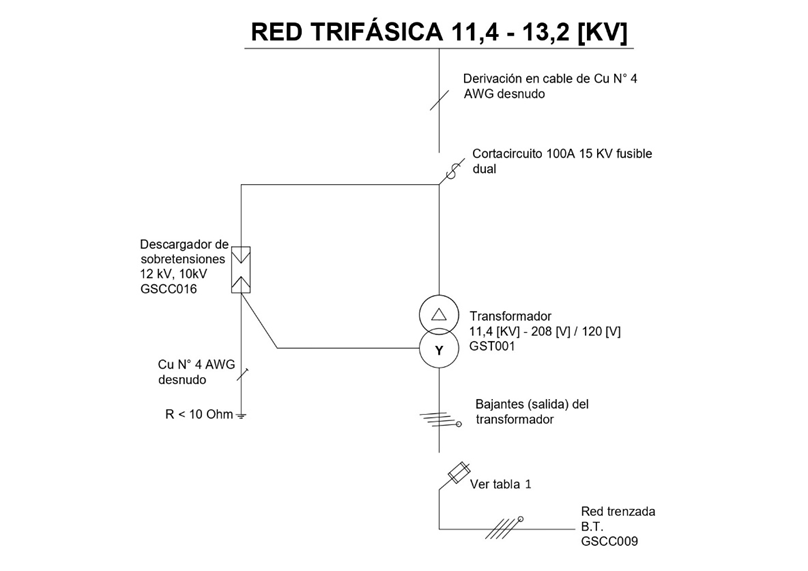

CTU516 Diagrama unifilar instalación transformador trifásico.

Tabla 1. Selección fusible y calibre del conductor

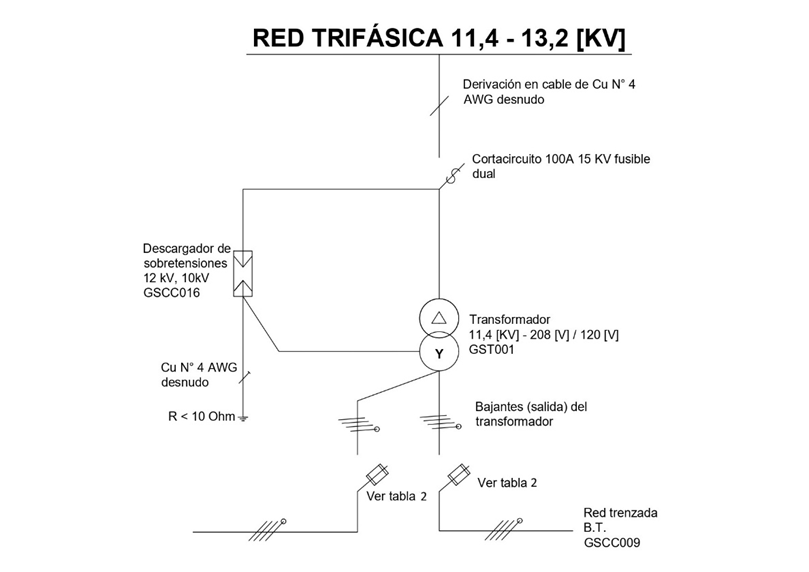

Figura 2. Unifilar con dos bajantes

Tabla 2. Selección fusible y calibre del conductor

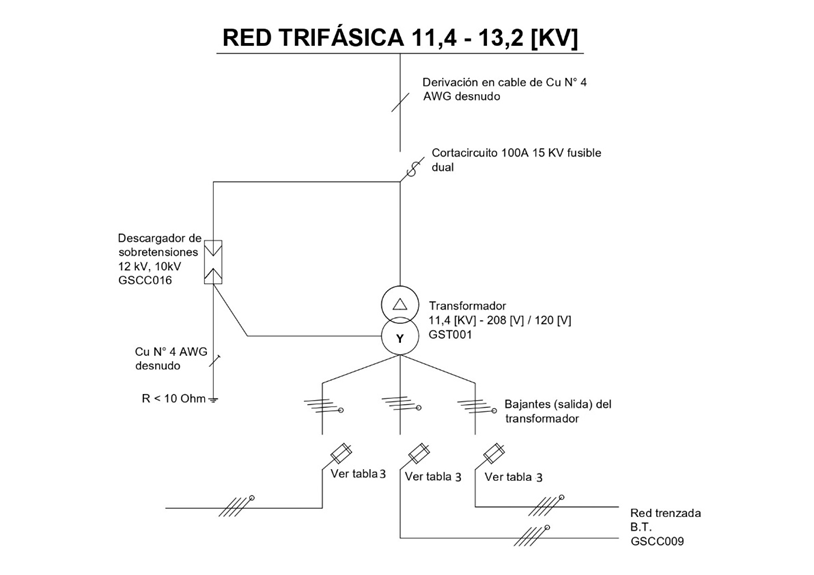

Figura 3. Unifilar con tres bajantes

Tabla 3. Selección de fusible y calibre del conductor

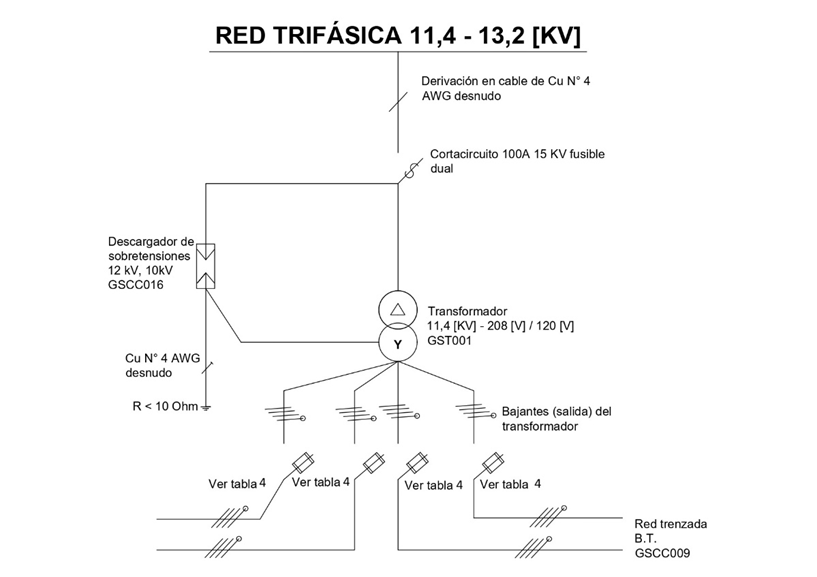

Figura 4. Unifilar con cuatro bajantes

Tabla 4. Selección fusible y calibre del conductor

NOTAS:

• Se utiliza cada ramal protegido con seccionador porta fusible de B.T.
• Se seleccionan los fusibles de los cortacircuitos monopolares según la ET505.
• Para la derivación, adicionalmente al calibre en Calibre 4 AWG, se aceptan alternativas en cable AAC, siempre que se garantice compatibilidad galvánica entre los puntos de conexión.
• El fusible se encuentra coordinado acorde con Iz y If:
  • Ib: Corriente de baja tensión del transformador
  • In: Corriente nominal del fusible
  • Iz: Corriente nominal y máxima del conductor (UNE 20.460-5-523:2004), (Iz = 1.45 * Ib)
  • If: Corriente que garantiza el funcionamiento del fusible (GSCL004), (If = 1.6 * In)
• Se recomienda para cada circuito ramal calcular la caída de tensión teniendo en cuenta las constantes para zonas urbanas 5% y rural 7%.

La siguiente tabla relaciona los códigos de fusibles asociados a esta norma:

La siguiente tabla relaciona el código del porta fusible asociado a esta norma:
