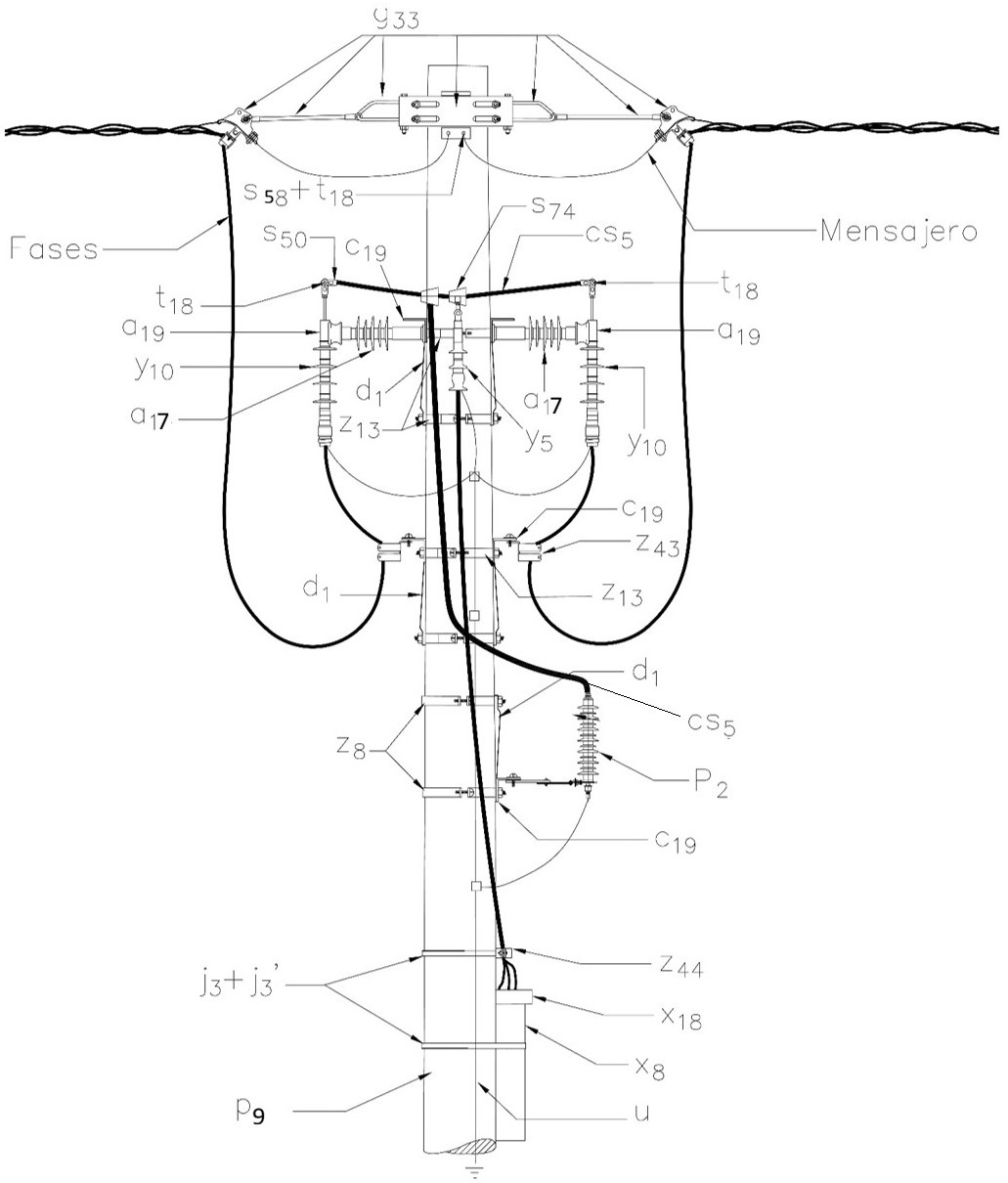

LA681 Red Aislada - Derivación de red aislada a red subterránea 34,5 kV

  • Contenido




LISTA DE MATERIALES

SÍMB. CANT. CÓDIGO ESP.TÉCNICA DESCRIPCIÓN
a 19 6  Amarre tipo TPR para sujeción de aisladores poliméricos
a 17 6300012GSCC010 Aislador Linepost Compuesto Portaislador 36 kV
c 19 5251506ET419 Cruceta metálica de 2,5 m
cs 5 3330014GSCC021 Cable semiaislado AAC 95 mm2 35 kV
d 1 10240083ET405 Diagonal metálica en varilla tipo 1
g 33 1251577ET448 Conjunto retención doble red MT aérea aislada
j 3 1780182ET450 Metros de cinta de acero inoxidable 5/8”x 0,03”
j´ 3 2780351ET450 Hebilla de acero inoxidable 5/8”
P 2 3170893GSCC016 DPS - Descargador de sobretensión óxido metálico 30 kV , 10 kA
p 9 1230965GSS002 Poste concreto 14 m, 1350 kgf (1)
s 50 8201059ET302 Conector bimetalico terminal de compresión tipo pala1 hueco,4/0AWG (3)
s 58 2 ET302 Conector de compresión tipo pala 1 hueco 14 mm, 50 mm^2, mensajero Red Aislada
s 74 6274318ET356 Conector tipo cuña P=120 D120mm² o 4/0-4/0AWG (4)
t 5 5251363ET456 Tornillo de carruaje 15,9 mm (5/8”) x 38,1mm (1 ½”)
t 18 2251370ET457 Tornillo de acero galvanizado 1/2" x 3"
u 1200616ET492 SPT Acero Red MT Aérea Aislada
x 8 6163041ET601 Tubo galvanizado de 6”, 6m
x 18 2 ET604 Boquillas galvanizadas de 6”
y 5 3274588GSCC005 Terminal contraible en frio uso exterior, conector tipo vastago, Cu/Al 95-240mm² 15kV (5)
y 10 6270292GSCC005  Terminal Exterior 36 kV 95-240 mm²
z 8 2274299ET431 Abrazadera de una salida tipo 3, 180 mm (6)
z 13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (6)
z 43 6250003ET494 Elementos de sujeción de cable MT aislado monopolar a cruceta metálica
z 44 1250002ET495 Elemento de sujeción de cable MT aislado tripolar a poste


ALTERNATIVAS :

(1) Poste de fibra (GSS004) o metálico (GSS003). El poste que aparece en la lista es una referencia, consulte la norma ( LA010-1 ) para su selección.
(2) Los terminales de compresión tipo pala que aparecen en la lista son una referencia, consulte la especificación técnica ( ET302 ) para su selección.
(3) Los conectores tipo cuña que aparecen en la lista son una referencia, consulte la especificación técnica ( ET356 ) para su selección.
(4) Las abrazaderas que aparecen en la lista son una referencia, para su selección determine el diámetro del poste del caso a la altura respectiva.


NOTAS :

  • Ver las consideraciones dadas en la norma LA 650 Red Aislada - Generalidades.
  • La cimentación debe realizarse según la norma LA009.
  • Los Calibres y Tipos de Apantallamiento de Cables de Red MT Aérea Aislada, están definidos en la norma LA 650 Red Aislada – Generalidades.
  • Para postes de fibra consultar la norma LAR024 RECOMENDACIONES PARA EL USO DE POSTERIA DE FIBRA EN REDES DE DISTRIBUCIÓN.
