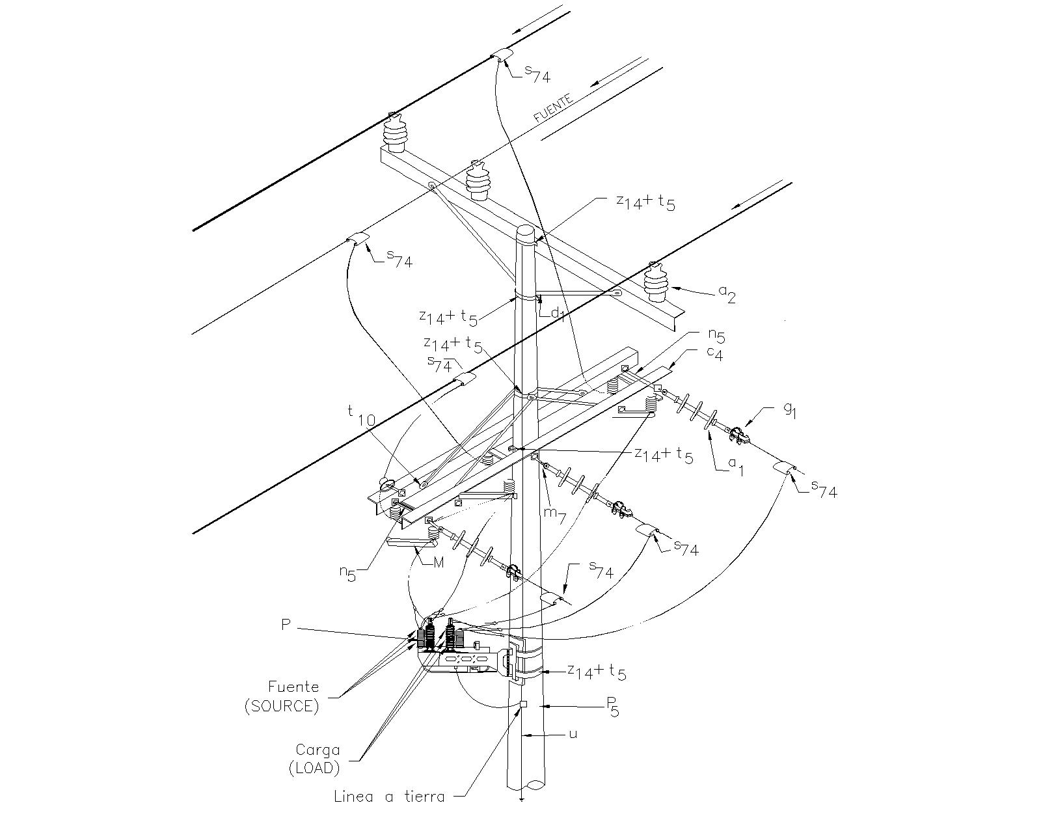

LAR284 Línea rural 13,2 – 11,4 kV montaje de reconectador en derivación

LISTA DE MATERIALES

SÍMB.	CANT.	CÓDIGO SAP	ESP.TÉCNICA	DESCRIPCIÓN
a ₁	6	300013	GSCC010	Aislador de suspensión compuesto 24 kV
a ₂	4	300540	GSCC010	Aislador Line Post Compuesto Para Cruceta Metálica 24 kV
c ₁₉	3	251506	ET419	Cruceta metálica de 2,5 m
d ₁	6	240083	ET405	Diagonal metálica en varilla tipo 1
g ₁	3	251388	ET350	Grapa terminal tipo recta para cables entre 25 - 63 mm
j ₈	1			Templete ⁽¹⁾
M	3	140995	E-MT-006	Seccionador monopolar 400 A 15 kV tipo cuchilla
m ₇	1	251362	ET454	Tuerca de ojo alargado 5/8"
n ₅	2	201013	ET461	Perno de ojo tipo 5 (5/8" x 545 mm )
P	3	170892	GSCC016	Descargadores de sobretensión de óxido metálico 12 kV 10 kA
p ₅	1	23096	GSS002	Poste de concreto⁽²⁾
s ₇₄	6	274318	ET-356	Conector cuña P=120 D=120mm² o 4/0-4/0awg
t ₁₀	6	251364	ET457	Tornillo de acero galvanizado 5/8" x 5"
t ₅	2	251363	ET456	Tornillo de carruaje 5/8" x 1 ½”
u	1	200290	ET492	Kit puesta a tierra MT en acero inoxidable
z ₁₄	1	274311	ET432	Abrazadera de dos salidas tipo 4, 200 mm
R ₂	1	141942	GSCM013	Reconectador 13,2 – 11,4 kV

ALTERNATIVAS:
(1) Según se requiera LAR 412 , LAR 413 , LAR 414 y LAR 417 .
(2) Poste metálico de 12 m GSS003 para zonas de difícil acceso.

NOTAS:

Todos los terminales a tierra (descargador de sobretensiones, reconectador y tablero de control) deben ser conectados y aterrizados de acuerdo a las instalaciones del fabricante.
Los descargadores de sobretensiones del lado de la carga se colocarán en lo posible en la misma estructura.

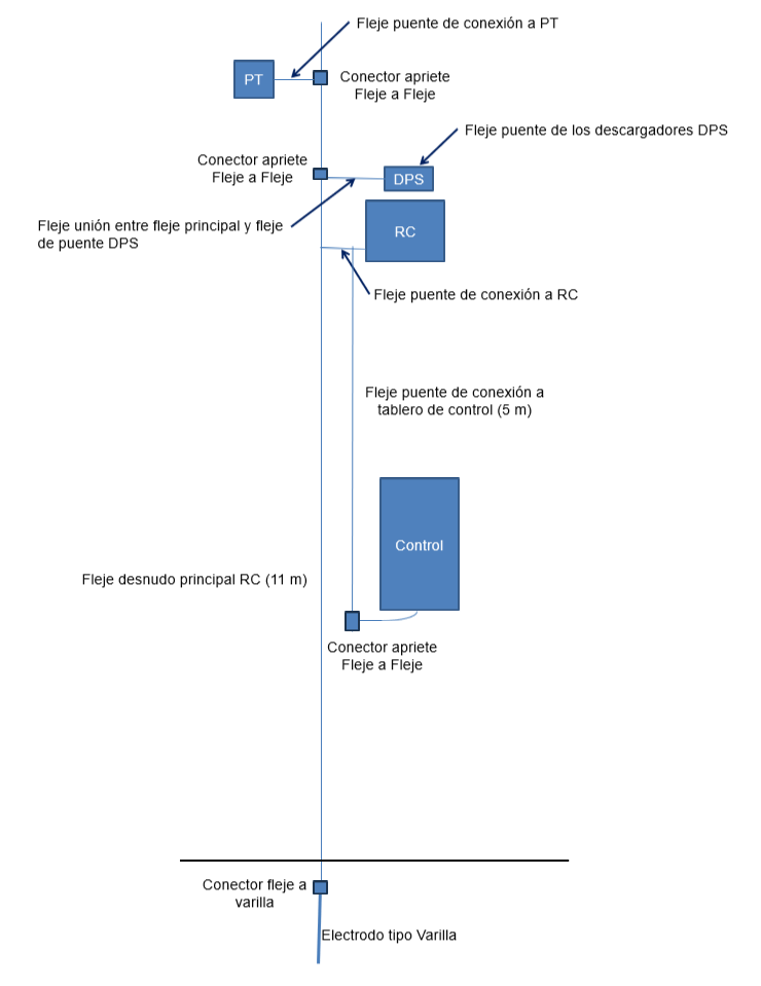

Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.
La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
Las abrazaderas son una referencia se debe ajustar la misma al diámetro específico del poste.

NOTAS:

Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.
La abrazadera es una referencia, deberá seleccionarse acorde al diámetro del poste.
