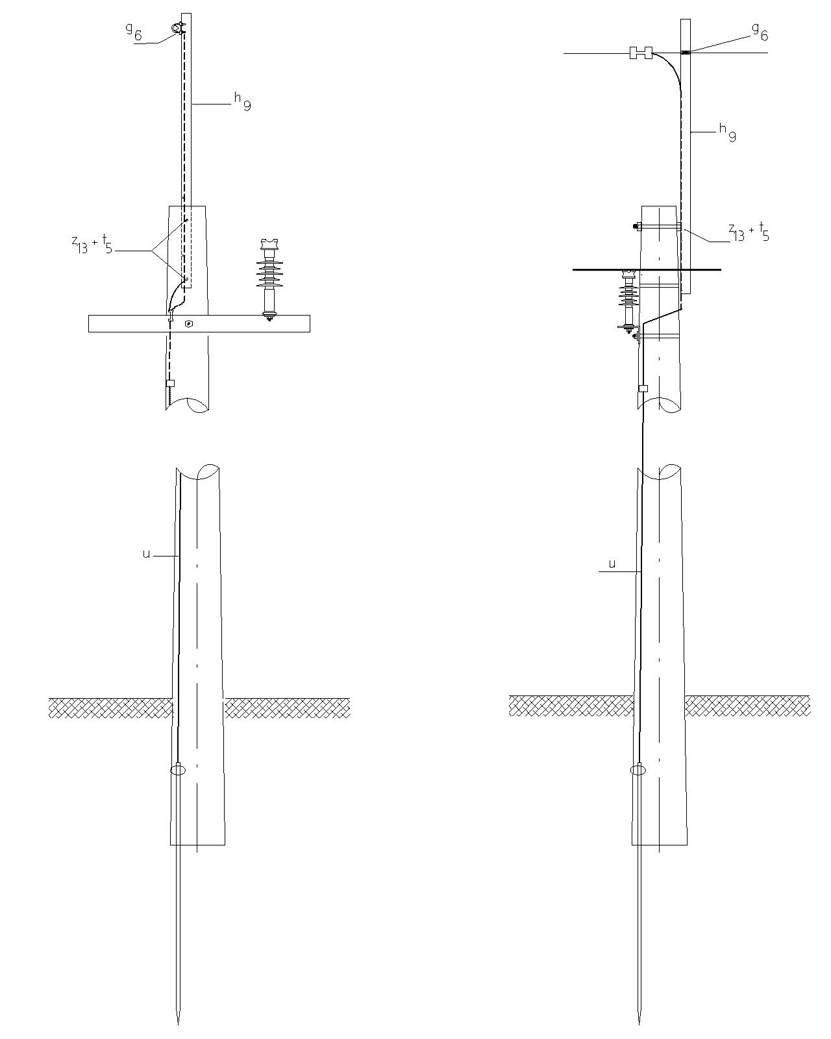

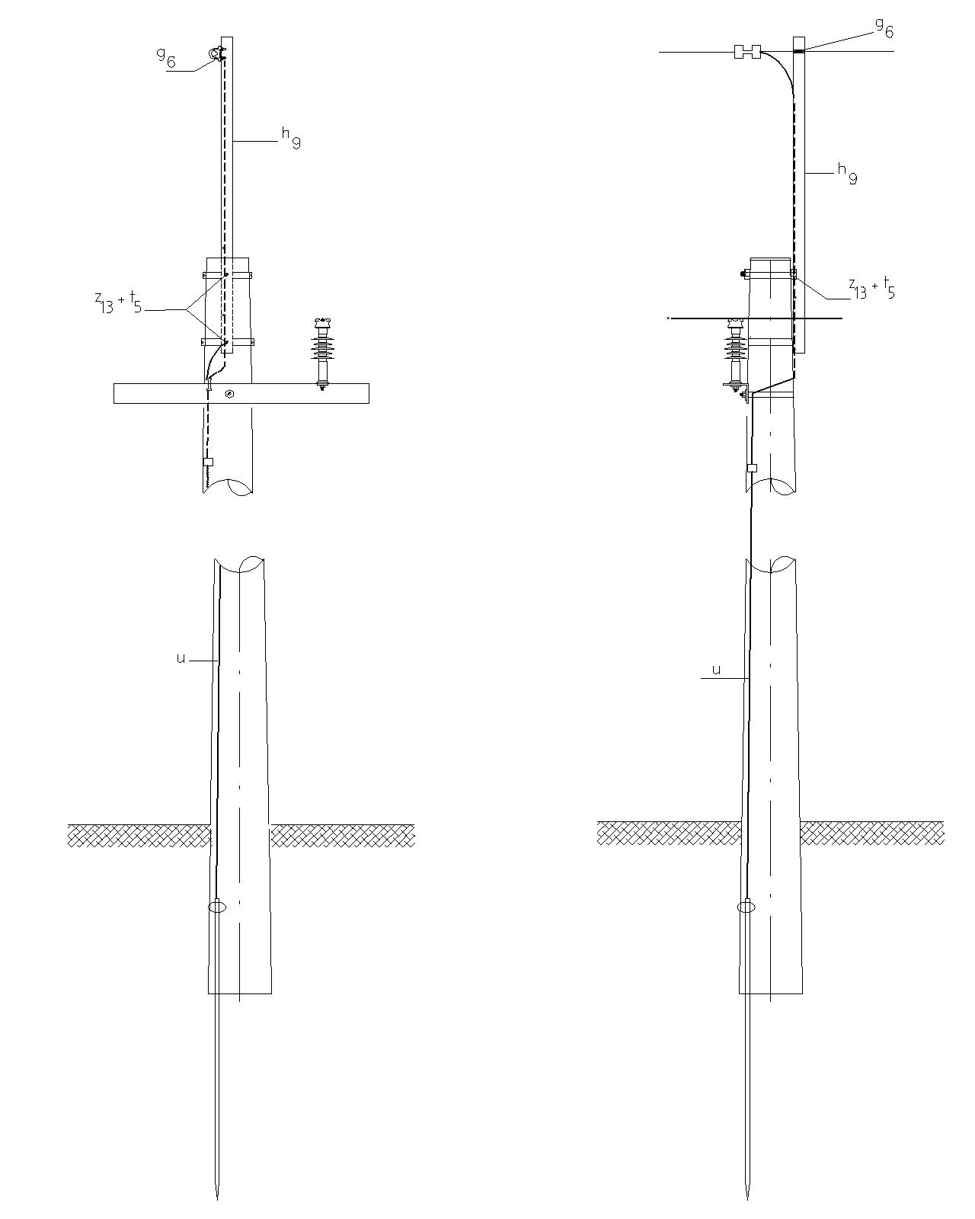

LAR404 Montaje de cable de guarda en estructuras de alineamiento

  • Contenido







LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g 6 1251420ET465 Grillete Amarre 3" con Pasador 5/8"
h  91251536ET408 Bayoneta Alineamiento 2.5" x 1/4" x 1.5 m
t 5 4251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1 ET492 SPT Acero Cable de Guarda
z13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (1)




Alternativas.

1)    Abrazaderas de dos salidas. La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  •   En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.




DATOS ADICIONALES
Revisión #

4

Fecha de entrada en vigencia
