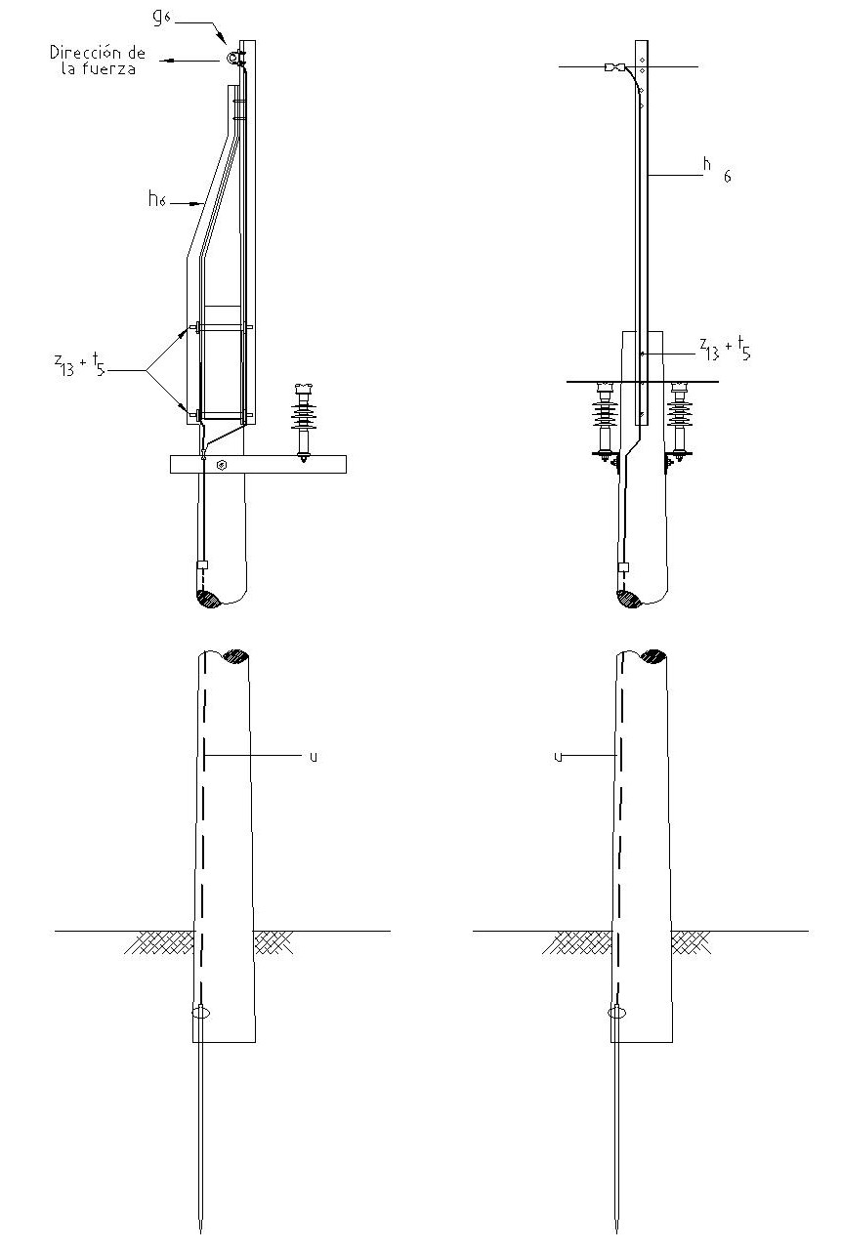

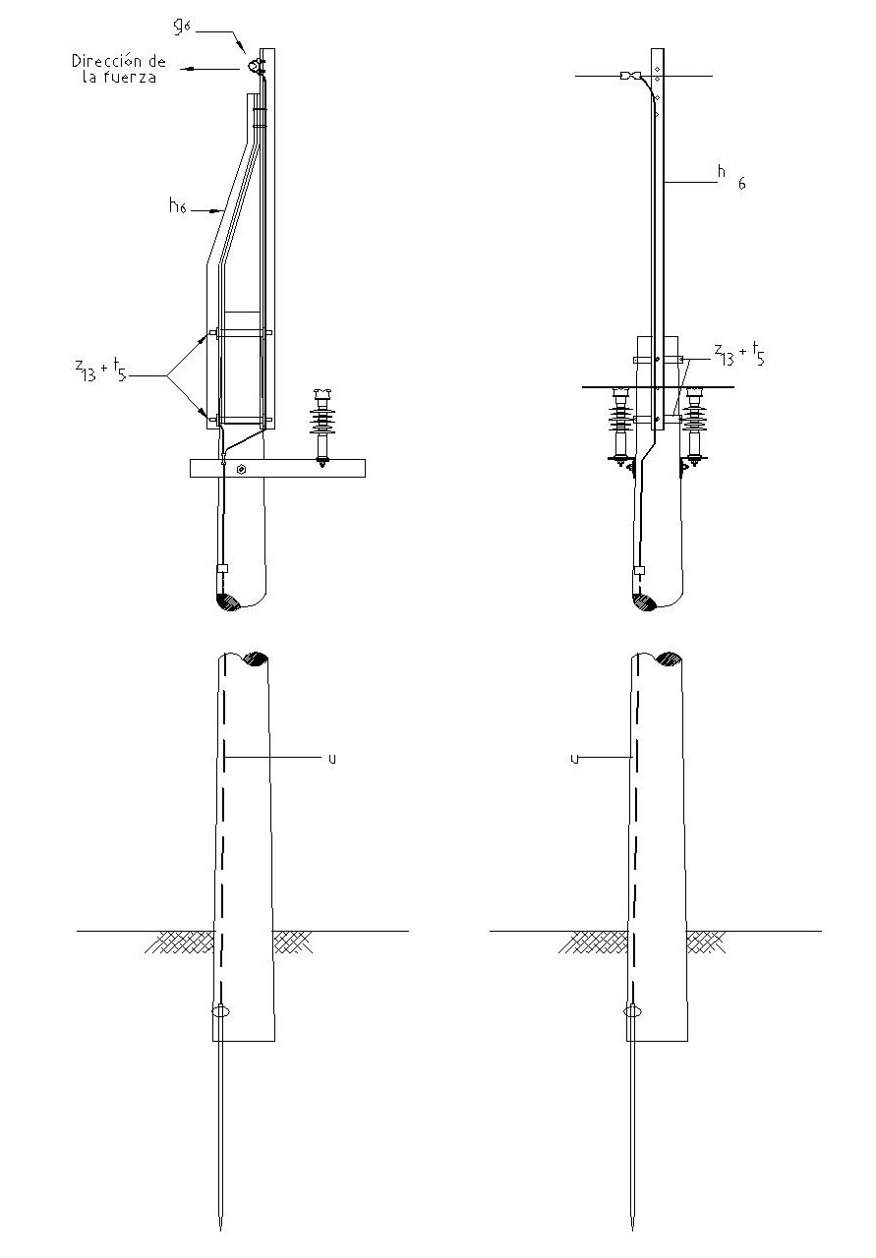

LAR405 Montaje de cable de guarda en estructuras en ángulo

  • Contenido














LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g 6 1251420ET465 Grillete Amarre 3" con Pasador 5/8"
h 6 1251571ET409 Bayoneta ángulo Galvanizado 2.5" x 1/4" x 1.5 m
t 5 4251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1 ET492 SPT Acero Cable de Guarda
z13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (1)




Alternativas.

1) Abrazaderas de dos salidas. La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.




DATOS ADICIONALES
Revisión #

LAR 405

Fecha de entrada en vigencia
