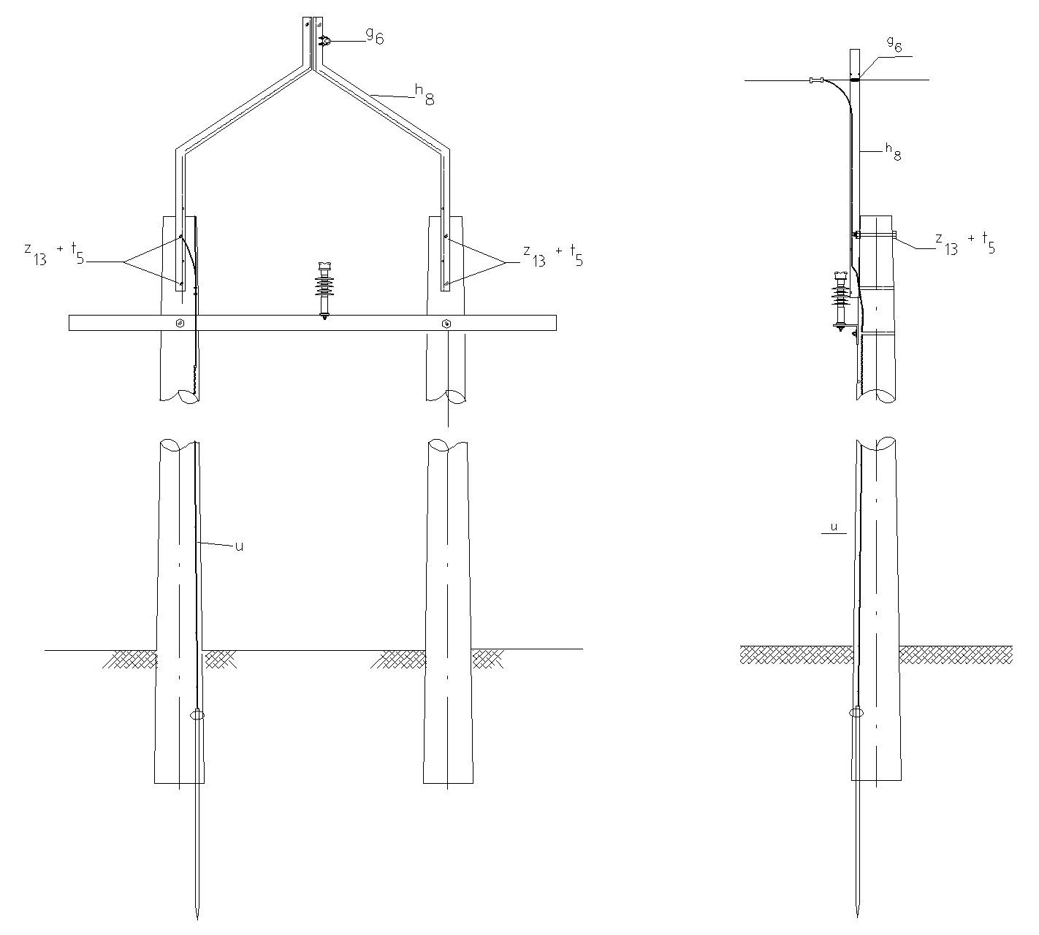

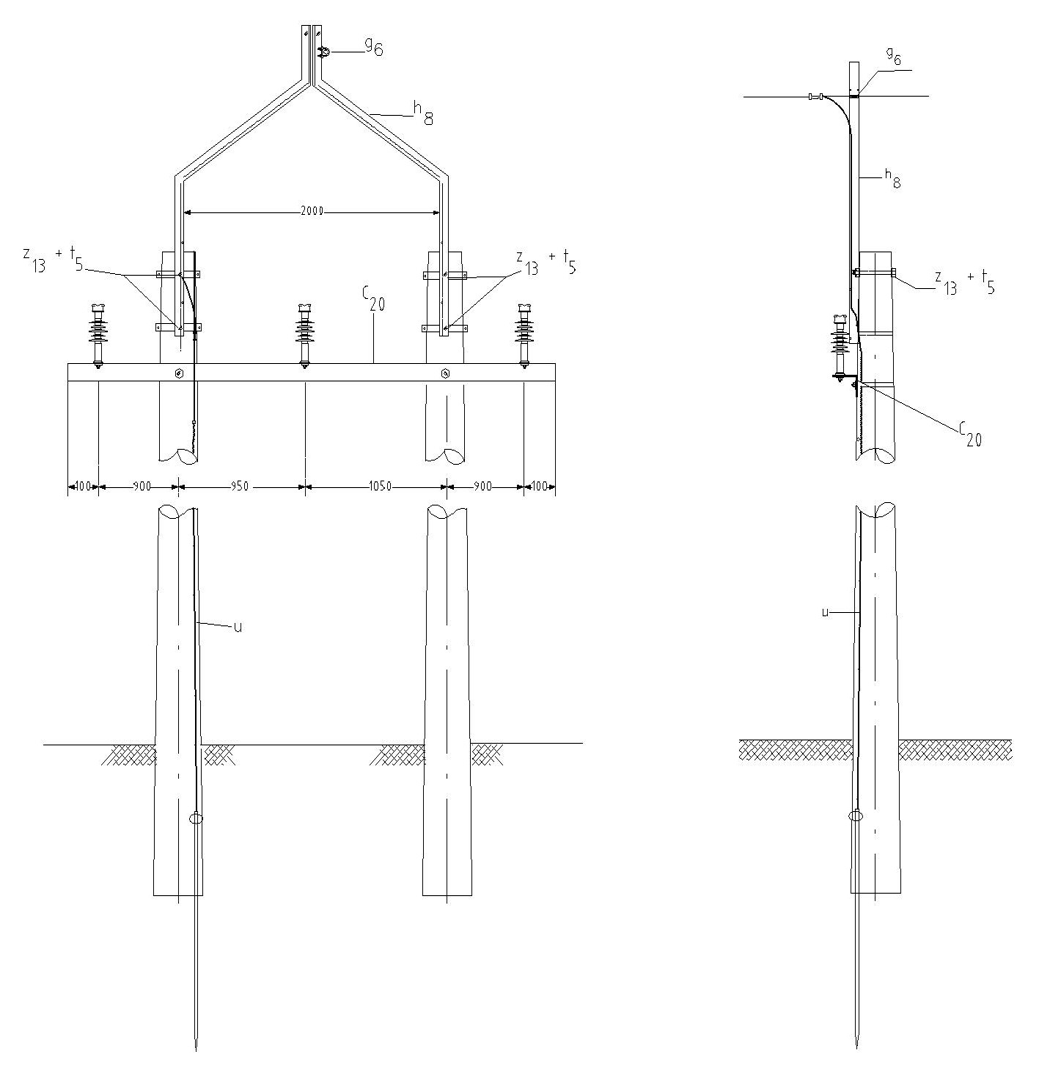

LAR407 Montaje de cable de guarda en estructuras de alineamiento y suspensión en h

  • Contenido

























LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN

g 6

1

251420

ET465

Grapa tipo grillete
h 8 1251561ET411 Bayoneta para doble poste 3” x 3” x ¼” x 1540 mm
t  58251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1 ET492 SPT Acero Cable de Guarda
z 13 4274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (1)




Alternativas.

1)    Abrazaderas de dos salidas        La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • El uso de está bayoneta o de la bayoneta en un solo poste depende del proyecto específico
