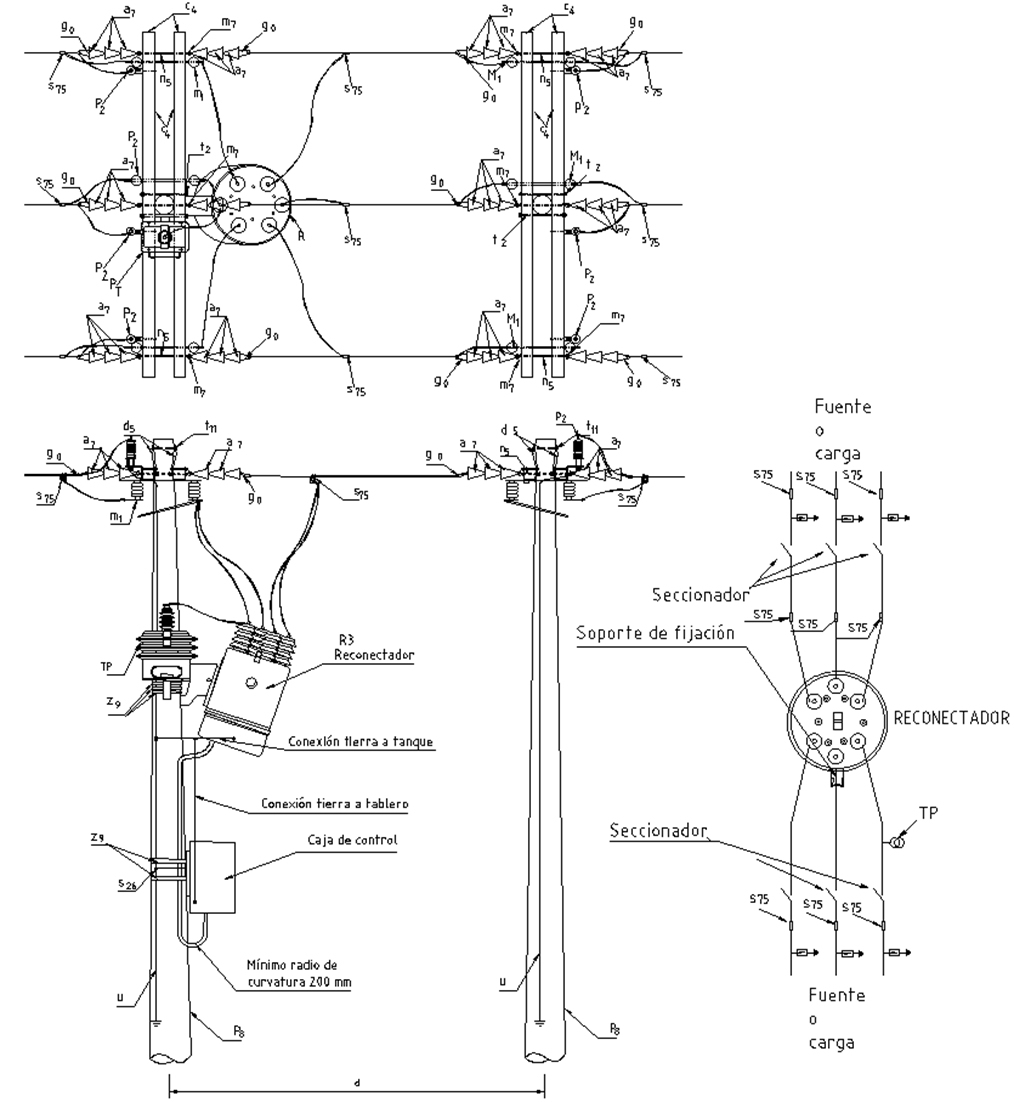

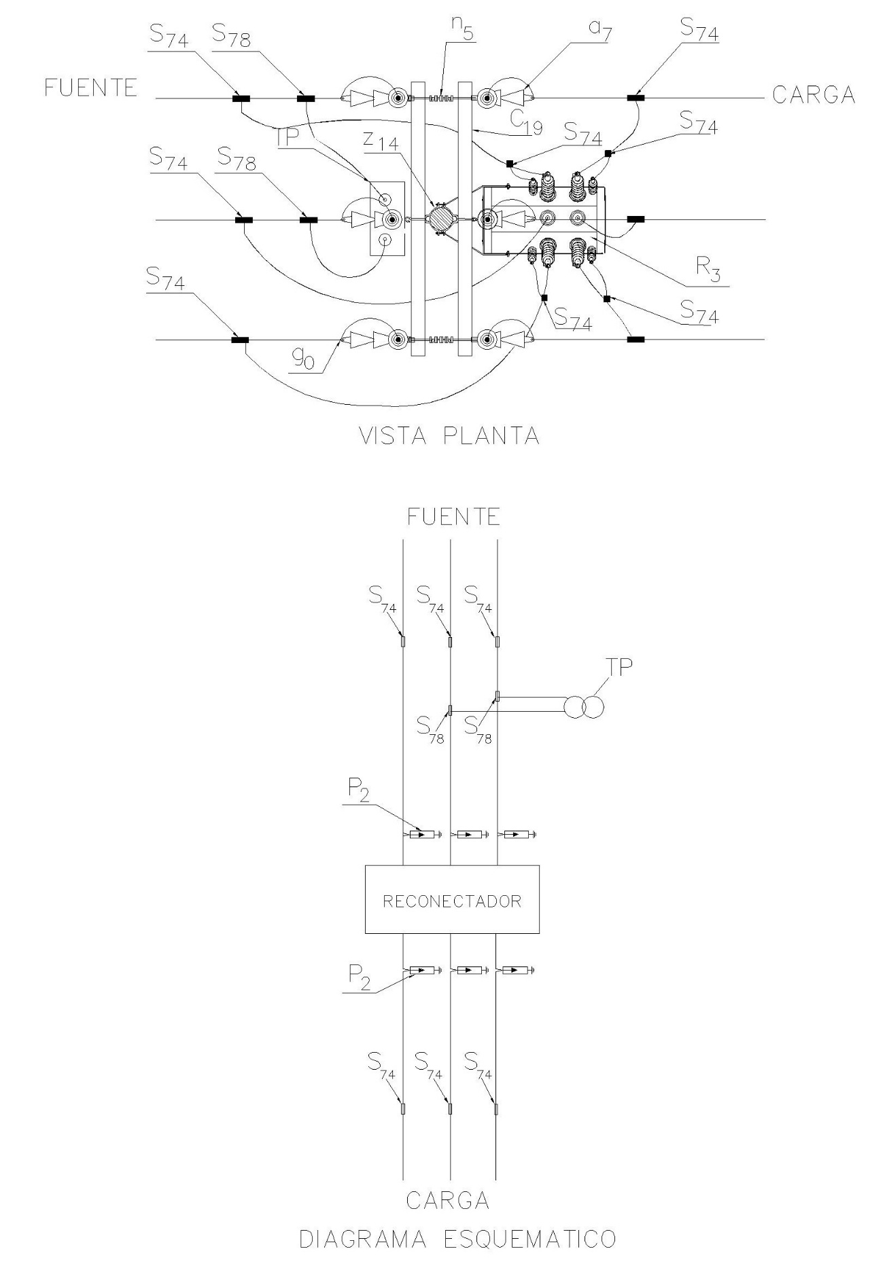

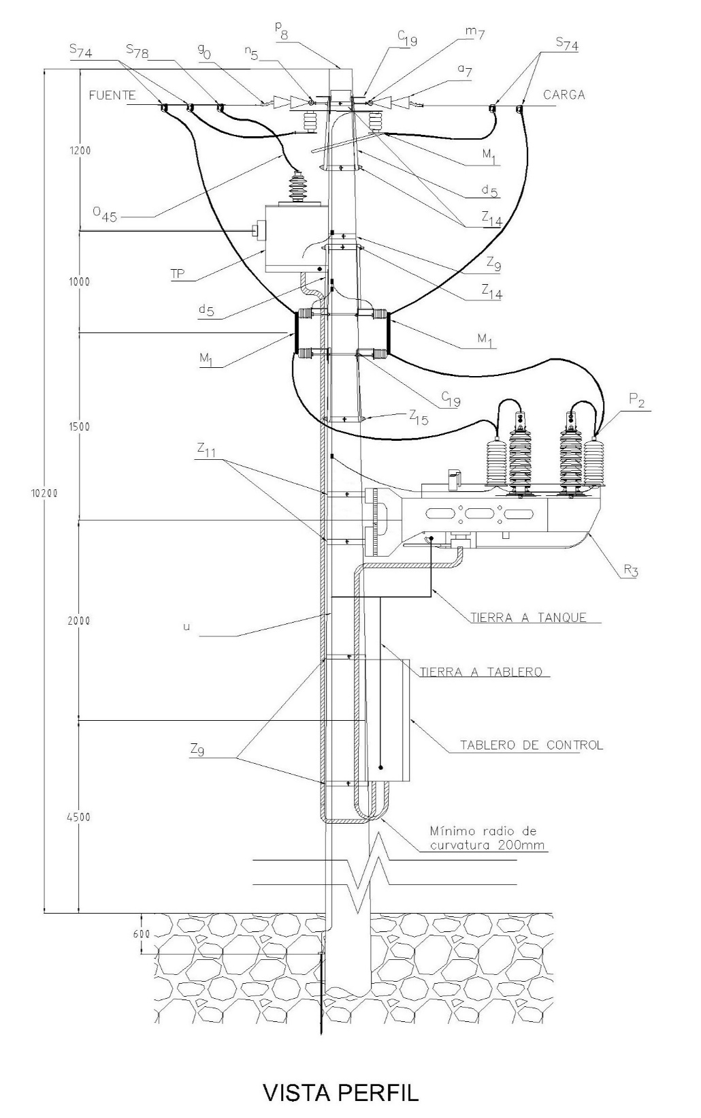

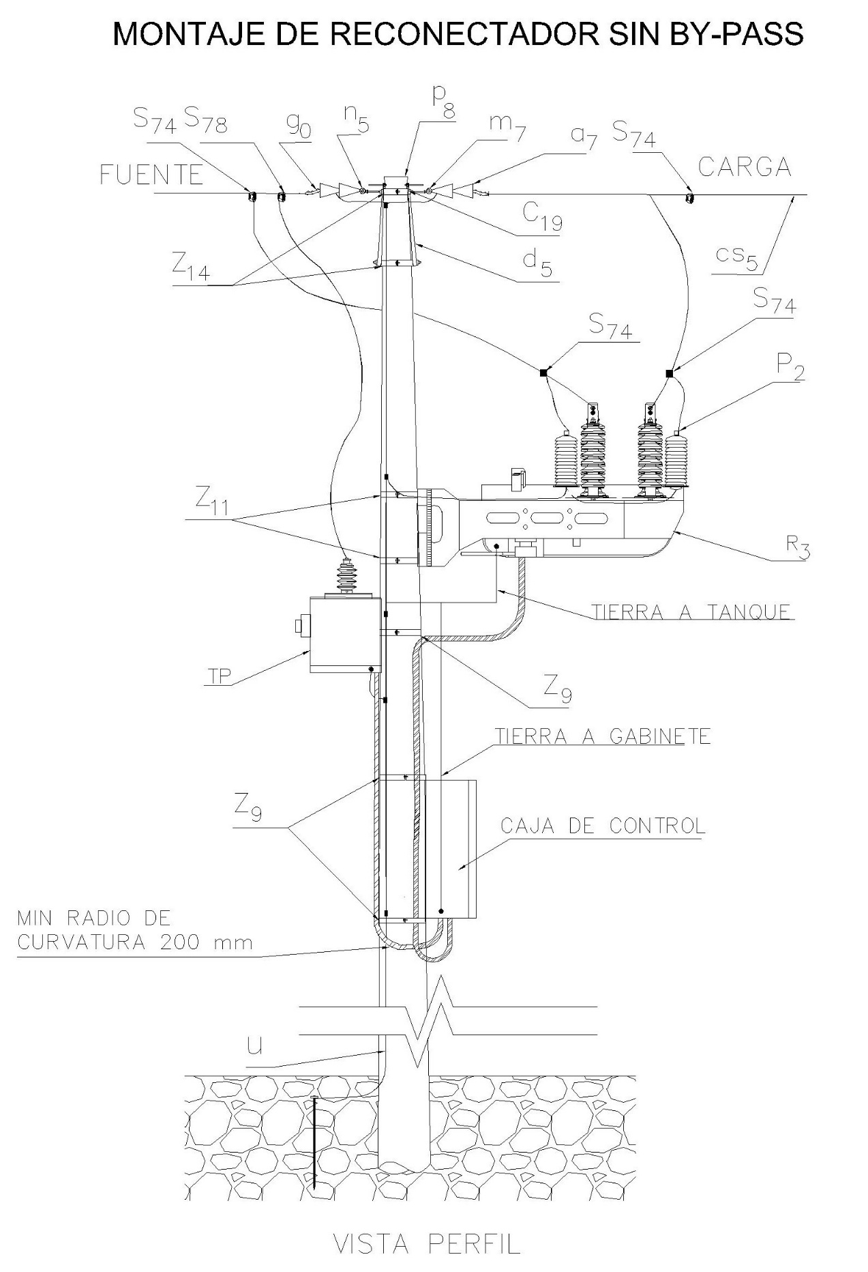

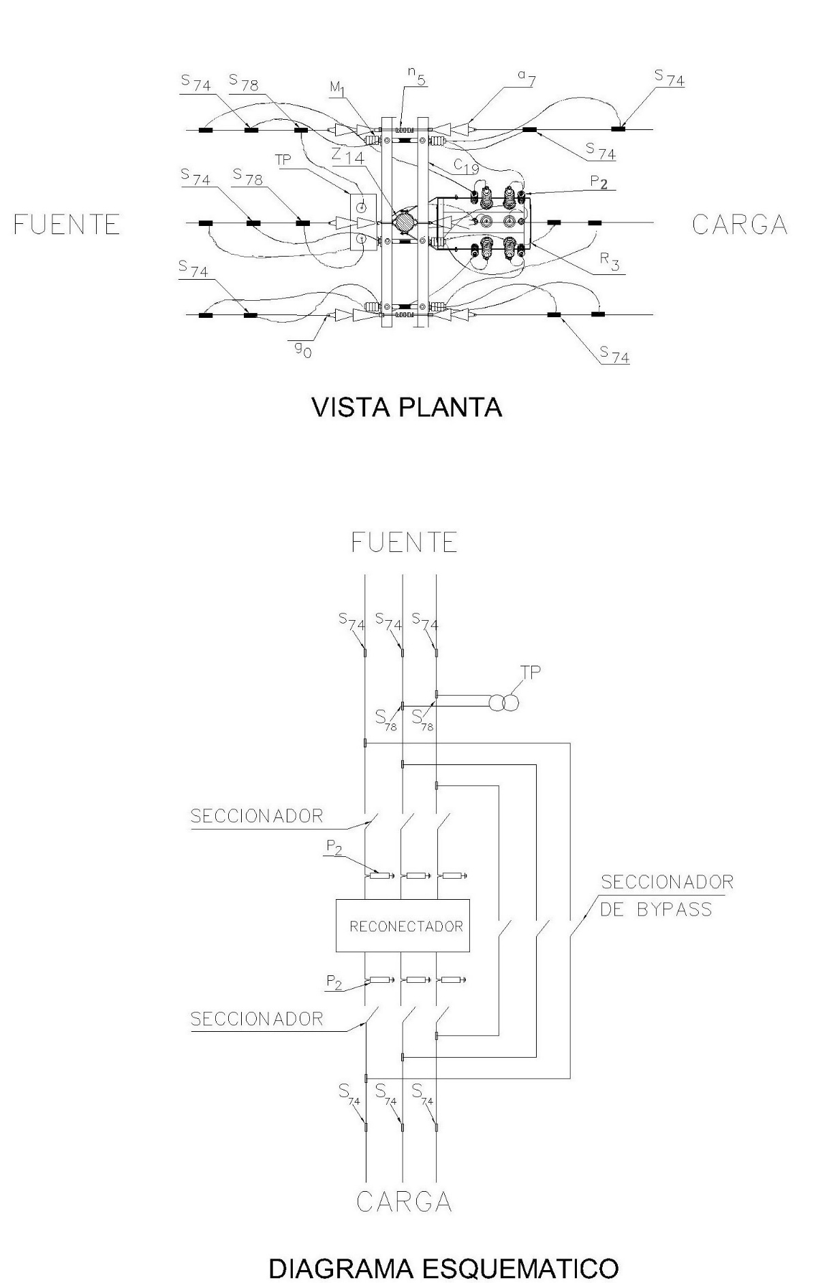

LA501 Línea 34,5 kV montaje de reconectador

  • Contenido

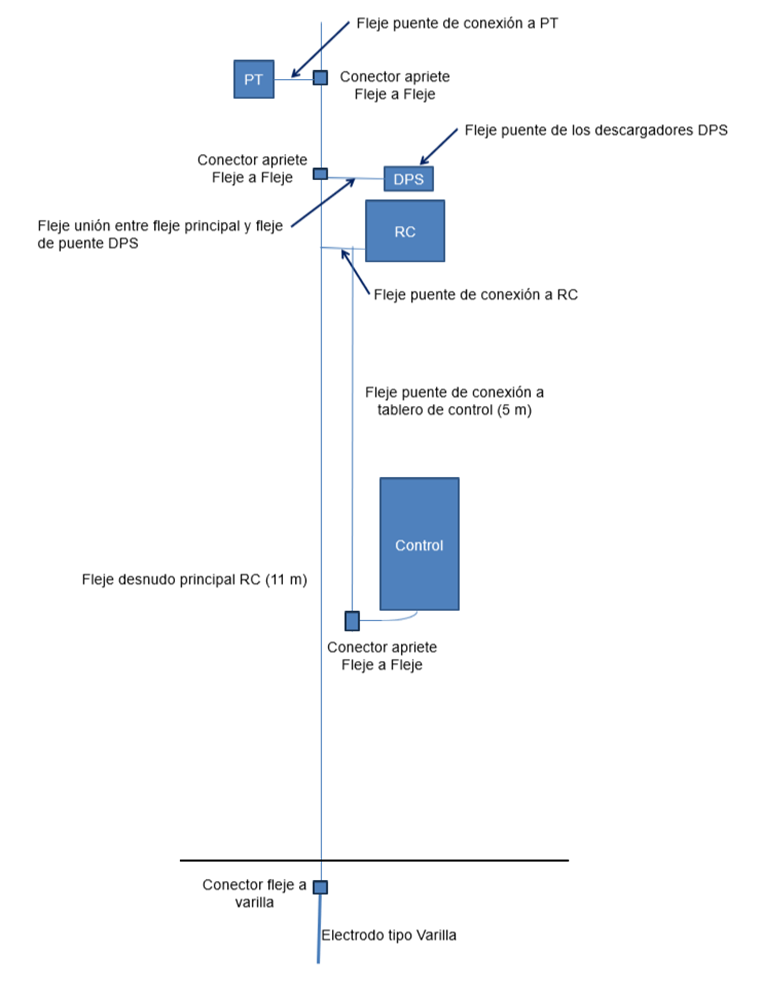

Detalle conexión del sistema del kit del sistema de puesta a tierra







Notas.

  • Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
  • En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.



LISTA DE MATERIALES



SÍMB. CANT. CÓDIGO ESP. TÉCDESCRIPCIÓN
a 7 36300011GSCC010Aislador Suspensión Compuesto 36 kV
c 19 4251506ET419Cruceta metálica de  2,5 m
d 5 8240084ET405 Diagonal metálica en varilla tipo 2
g 0 12251378ET350 Grapa terminal tipo recto, para cables entre 6 AWG -3/0 AWG
M 1 6140992E-MT-006 Seccionador monopolar 600 A, 36 kV tipo cuchilla
m 7 6251362ET454 Tuerca de ojo alargado 5/8"
n 5 6201013ET461 Perno de ojo tipo 5 (5/8" x 545 mm )
P 2 6170893GSCC016Descargadores de sobretensión de óxido metálico 30 kV, 10kA
p 8 2230960GSS002Poste de concreto de 14 m , 1 050 kg (1)
TP1  Transformador de Potencial 34,5/Ö3 kV – 200/Ö3 V
R 3 1141943E-MT-004Reconectador ( 34,5 kV )

s 26

5

200012

ET304

Conector tipo tornillo para puesta a tierra
s 75 9274320ET356 Conector tipo cuña 4/0 – 2/0 AWG
t 10 8251364ET457 Tornillo de acero galvanizado 5/8" x 5"
t 11 2274302ET457 Tornillo de acero galvanizado 5/8" x 8" (2)
t 2 4251375ET455 Espárrago de 16 x 508 mm (5/8" x 20" ) (3)
u2200290ET492Accesorios para puesta a tierra  en acero inoxidable
z 9 6274300ET431 Abrazadera de una salida tipo 4




ALTERNATIVAS:

(1) Poste metálico de 14 m GSS003 STEEL POLES FOR DISTRIBUTION NETWORKS para zonas de difícil acceso. El poste que aparece en la lista es una referencia, consulte la norma LA010-3 para su utilización.
(2) Abrazadera de dos salidas z 13 y dos tornillos de carruaje t 5

NOTAS:

  • Todos los terminales a tierra (Reconectador y tablero de control) deben ser conectados y aterrizados a un mismo punto.
  • La distancia “d” ,separación entre postes, debe ser lo más cercana para tener seguridad sobre el área de trabajo.
  • Se recomienda usar el kit de puesta a tierra indicado en el numeral 6.7 Accesorios para instalación de la puesta a tierra de Reconectador LA510, indicado en la especificación ET492. El código es 200290 sistema de puesta a tierra de Reconectador ET492.
