LA515-1 Red 11,4 kV o 13,2 kV montaje de seccionalizador (SZ) central. Afloramiento al lado fuente

  • Contenido

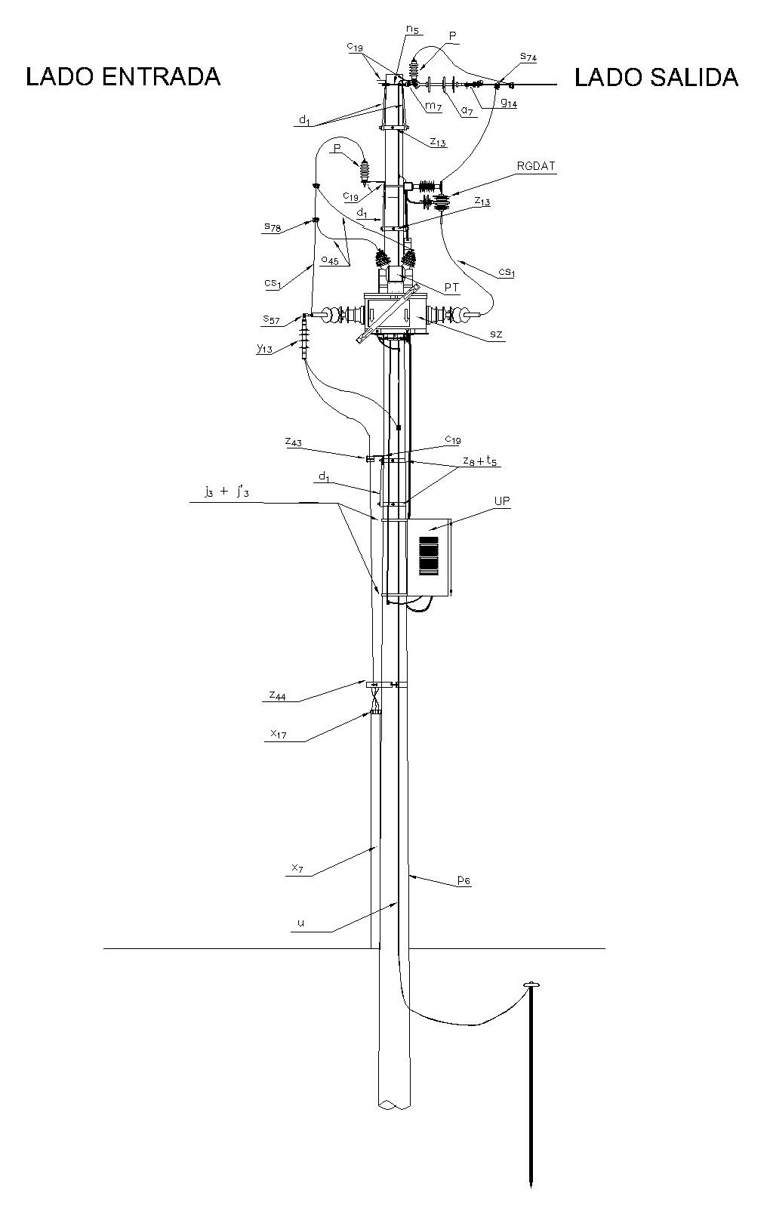

figura 1. Vista frontal

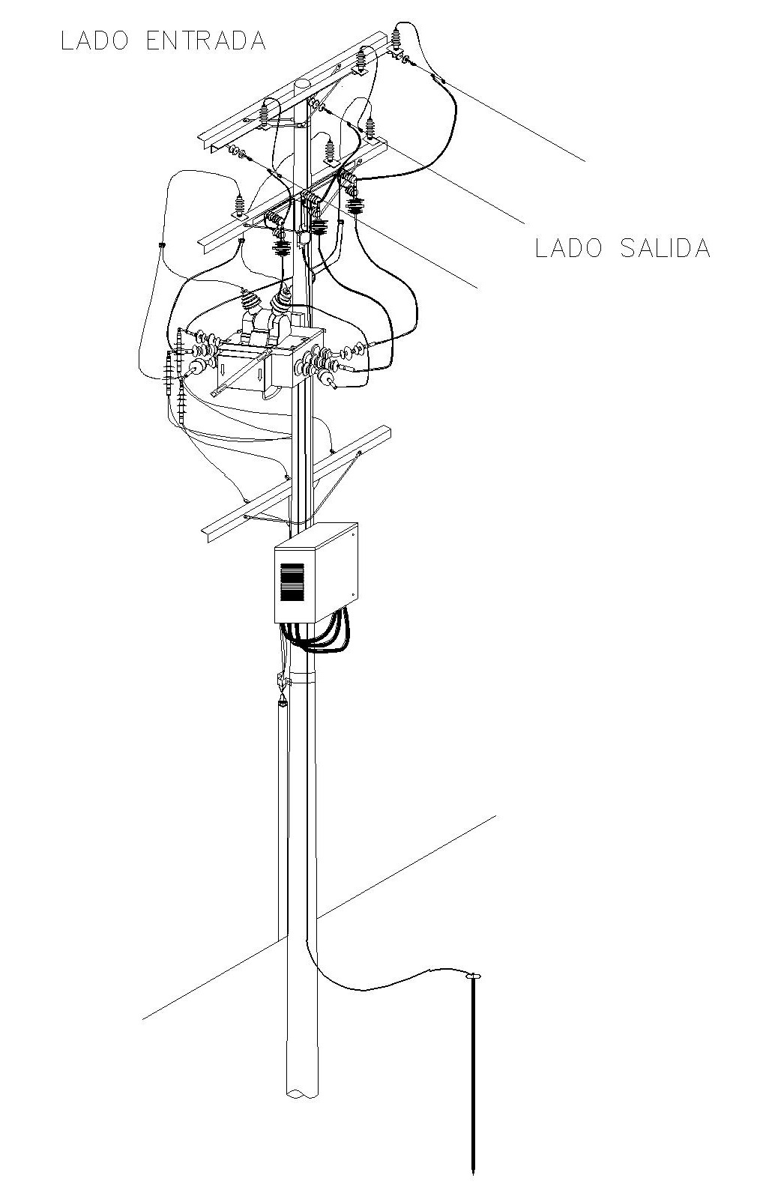

figura 2. Vista isométrica

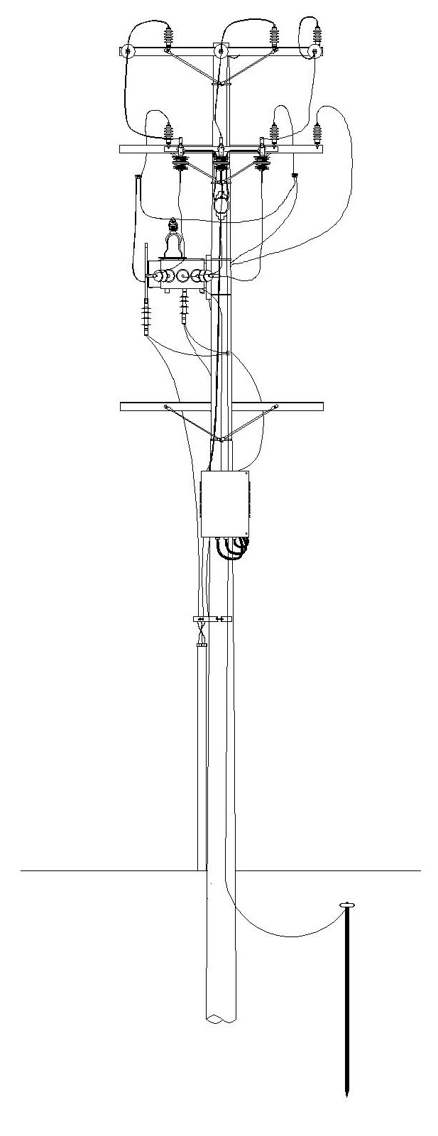

figura 3. Vista lateral

LISTADO DE MATERIALES
SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a 27 3 300546 GSCC010 Aislador de suspensión compuesto 24kV
c 19 3 251506 ET419 Cruceta metálica de 2,5 m
cs 1 15 330620 ET103 Cable semiaislado AAAC 100 mm 2 15 kV
d 1 6 240083 ET405 Diagonal metálica en varilla tipo 1
g 0 3 251378 ET350 Grapa terminal tipo recto para cables entre 6 AWG – 3/0 AWG
j 3 1 780182 ET450 Cinta en Acero inoxidable 5/8 " x 30,48 m
j´ 3 2 780351 ET450 Hebilla 5/8" de Acero Inoxidable
m 7 3 251362 ET454 Tuerca de ojo alargada 5/8 ”
n 5 3 201013 ET461 Perno de ojo tipo 5 ( 5/8 ” x 545 mm)
o 45 2 310418 ET121 Metros de cable desnudo de cobre calibre 4 AWG
P 6 170892 GSCC016 DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA
PT 1 531271 GSCT004 11.4-13.2 kV
p 6 1 230966 GSS002 Poste Concreto 12 m 1 050 kgf
RGDAT 1 510341 Detector de Corrientes de Falla y Ausencia de Tensión para redes de media tensión RGDAT exterior
s 50 6 201059 ET302 Conector bimetálico terminal de compresión tipo pala 1 hueco,4/0AWG
s 55 6 ET302 Conector bimetálico terminal de compresión tipo pala1 hueco M16,4/0AWG.
s 74 6 274318 ET356 Conector tipo cuña P=120 D120mm² o 4/0-4/0AWG
s 78 2 274332 ET356 Conector tipo cuña P=95 D=25mm² (4/0AWG /4 AWG)
t 2 2 251375 ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 3 251363 ET456 Tornillo de carruaje 5/8” x 1 1/2”
t 10 6 251364 ET457 Tornillo de acero galvanizado 5/8” x 5”
UP 1 163303 Unidad Periférica, Tipo Exterior
u 1 1 201074 ET492 Kit de puesta a tierra MT en acero inoxidable
x 7 6 6762440 ET601 Metros de tubo galvanizado 4" (1)
x 17 1 ET604 Boquilla galvanizada 4" (1)
y 1 3 274585 GSCC005 Exterior 35 - 95 mm 2 12/20(24) kV
z 8 1 274299 ET431 Abrazadera de una salida tipo 3, 180 mm
z 14 1 274311 ET432 Abrazadera de dos salidas tipo 4 – 200 mm
z 20 1 274293 ET436 Abrazadera en U tipo 2



ALTERNATIVAS:
(1) Tubo y accesorios de 6”.


NOTAS:
- Deben cumplirse las distancias en poste de la norma LA 015 .
- En caso de presencia de red abierta de baja tensión debe cambiarse a red trenzada.
- En este poste no se permite la instalación de fuentes, amplificadores y otros equipos de Telemáticos.
- En caso que no se cumplan las distancias de seguridad en vertical debe cambiarse el poste por uno de 14 m o instalarse el equipo en un poste cercano.
- El PT (Transformador de Potencial), debe entregar a la salida la tensión de alimentación de la UP, Unidad Periférica.
- El PT (Transformador de Potencial), debe energizarse del lado de la fuente.
- El RGDAT (Rivelatore di Guasto Direzionale e Di Assenza Tensione), debe conectarse del lado de carga .
- El sistema de puesta a tierra debe diseñarse, instalarse y verificarse de acuerdo a las normas LA400 y LAR400 .
- Utilizar amarres plásticos para fijar al soporte de la RGDAT el ducto flexible que sale desde cada sensor a la caja de conexiones.
- El diagrama de detalle del SPT se encuentra en la ET492 .
