LA515-2 Red 11,4 kV o 13,2 kV Montaje de seccionalizador (SZ) central. Afloramiento al lado de la carga
- Contenido

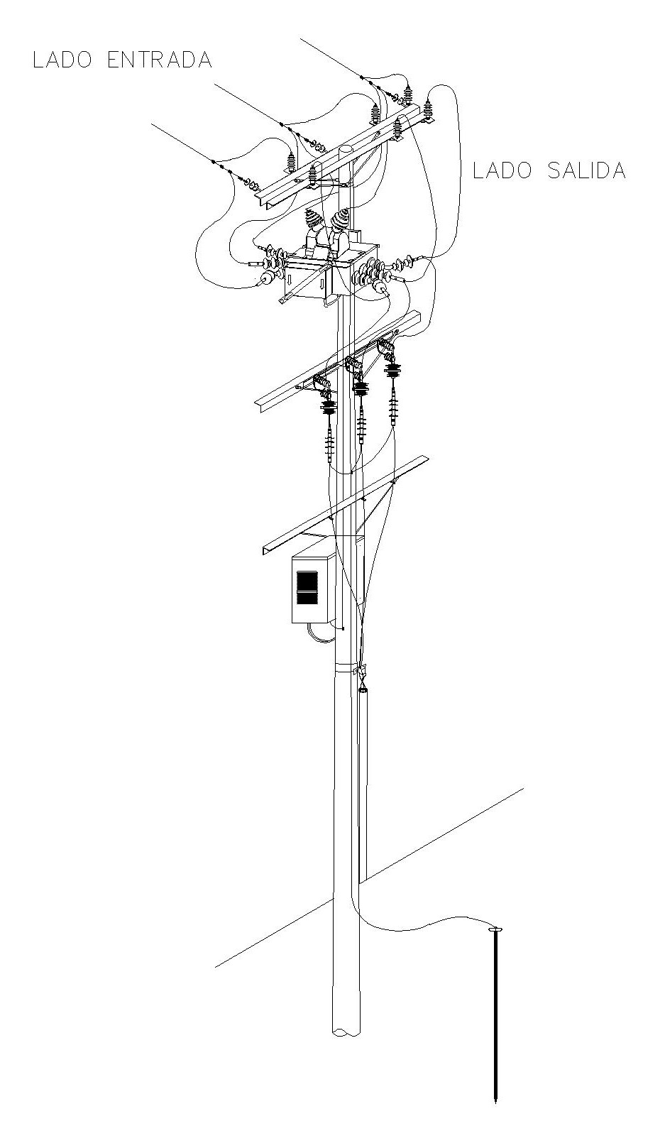

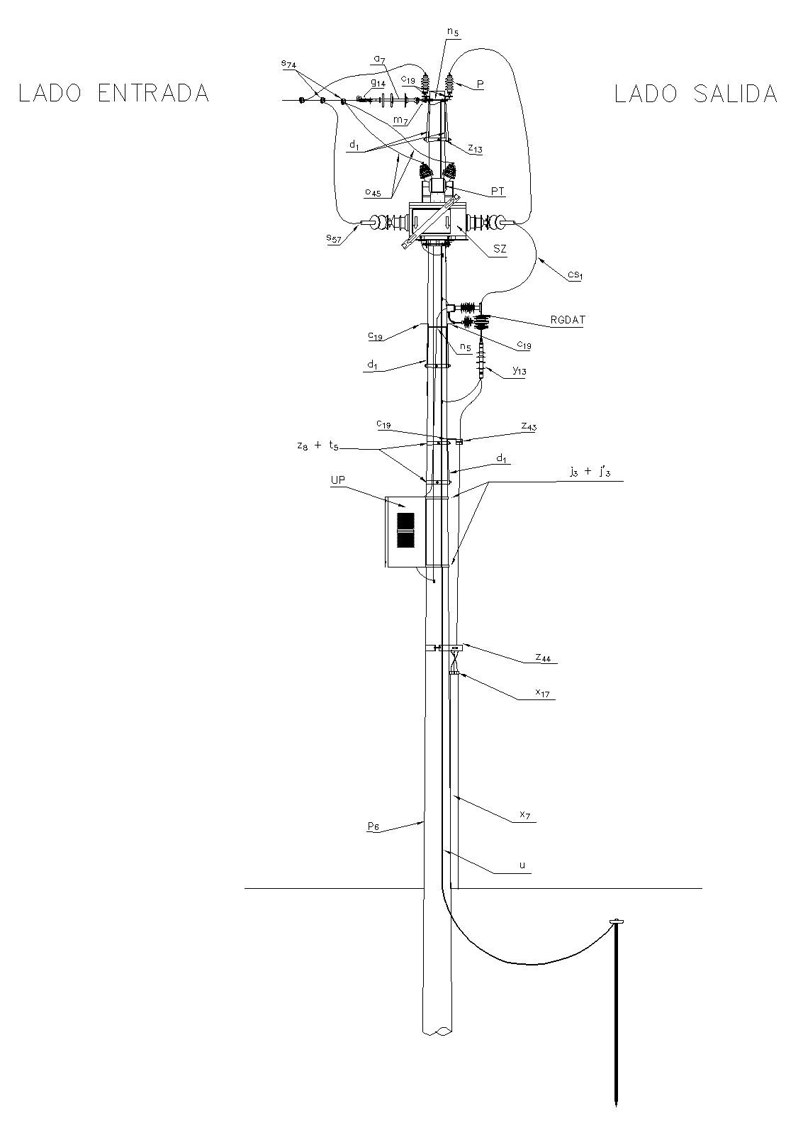

Figura 1. Vista frontal

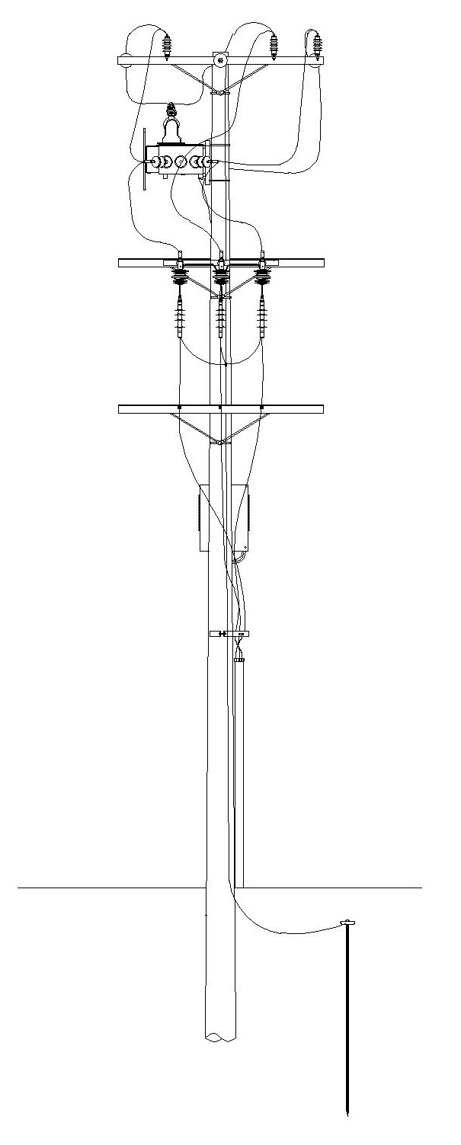

Figura 3. Vista lateral
LISTADO DE MATERIALES
| SÍMB. | CANT. | CÓDIGO | ESP. TÉCNICA | DESCRIPCIÓN |
a7 | 3 | 300013 | Aislador Suspensión Compuesto Horquilla 2 kV | |
c19 | 4 | 251506 | Cruceta metálica de 2,5 m | |
cs1 | 15 | 330015 | Cable semiaislado AAC 95 mm2 15 kV | |
d1 | 8 | 240083 | Diagonal metálica en varilla tipo 1 | |
g14 | 3 | 200635 | Grapa terminal tipo recto para ACSR 1/0 AWG a 266,8 kcmil | |
j3 | 1 | 780182 | Cinta en Acero inoxidable 5/8 " x 30,48 m | |
j´3 | 2 | 780351 | Hebilla 5/8" de Acero Inoxidable | |
m7 | 3 | 251362 | Tuerca de ojo alargada 5/8 ” | |
n5 | 3 | 201013 | Perno de ojo tipo 5 ( 5/8 ” x 545 mm) | |
o45 | 2 | 310418 | Metros de cable desnudo de cobre calibre 4 AWG | |
P | 6 | 170892 | DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA | |
PT | 1 | 531271 | 11.4-13.2 kV | |
p6 | 1 | 230966 | Poste Concreto 12 m 1 050 kgf (1) | |
RGDAT | 1 | 510341 |
| Detector de Corrientes de Falla y Ausencia de Tensión para redes de Media Tensión RGDAT exterior |
s57 | 6 | 201143 | Conector bimetálico terminal de compresión tipo pala 95 mm^2, 1 Hueco M16 (2) | |
s74 | 6 | 274318 | Conector tipo cuña P=120 D120mm² o 4/0-4/0AWG (3) | |
s78 | 2 | 274332 | Conector tipo cuña P=95 D=25mm² (4/0AWG /4 AWG) (3) | |
t5 | 6 | 251363 | Tornillo de carruaje 5/8” x 1 1/2” | |
UP | 1 | 163303 |
| Unidad Periférica, Tipo Exterior |
u | 1 | 201147 | Kit de puesta a tierra MT en acero inoxidable | |
x7 | 6 | 6762440 | Metros de tubo galvanizado 4" (4) | |
x17 | 1 |
| Boquilla galvanizada 4" (4) | |
y13 | 3 | 274587 | Terminal contraible en frio uso exterior 15 kV conector tipo pala Cu/Al 95-240 mm² (5) | |
z8 | 2 | 274299 | Abrazadera de una salida tipo 3, 180 mm (6) | |
z13 | 2 | 274312 | Abrazadera de dos salidas tipo 3–180 mm (7) | |
z43 | 3 | 250003 | Elementos de sujeción de cable MT aislado monopolar a cruceta metálica | |
z44 | 1 | 250002 | Elementos de sujeción de cable MT aislado tripolar a poste |
ALTERNATIVAS:
(1) Poste de fibra (GSS004 ) o metálico (GSS003 ).
(2) Los terminales de compresión que aparecen en la lista son una referencia, consulte la Especificación Técnica (ET302 ) para su selección.
(3) Tubo y accesorios de 6”.
(4) Los conectores tipo cuña que aparecen en la lista son una referencia, consulte la Especificación Técnica (ET356 ) para su selección.
(5) Los terminales premoldeados que aparecen en la lista es una referencia, consulte la Especificación Técnica (GSCC005 ) para su selección.
(6) La abrazadera de una salida que aparece en la lista es una referencia, determine el diámetro del poste del caso a la altura respectiva, consulte la ET431 para su selección adecuada.
(7) Las abrazaderas de dos salidas que aparecen en la lista son una referencia, determine el diámetro del poste del caso a la altura respectiva, consulte la ET432 para su selección adecuada.
NOTAS:
- Deben cumplirse las distancias en poste de la norma LA015 .
- En caso de presencia de red de baja tensión abierta debe cambiarse a red trenzada.
- En este poste no se permite la instalación de fuentes, amplificadores y otros equipos de Telemáticos.
- En caso de que no se cumplan las distancias de seguridad en vertical debe cambiarse el poste por uno de 14 m o instalarse el equipo en un poste cercano.
- El PT (Transformador de Potencial), debe entregar a la salida la tensión de alimentación de la UP, Unidad Periférica.
- El PT (Transformador de Potencial), debe energizarse del lado de la fuente.
- El RGDAT (Rivelatore di Guasto Direzionale e Di Assenza Tensione), debe conectarse del lado de carga.
- El diagrama de detalle del SPT se encuentra en la ET492.
- El sistema de puesta a tierra debe diseñarse, instalarse y verificarse de acuerdo a las normas LA400 y LAR400 .
- Utilizar amarres plásticos para fijar al soporte de la RGDAT el ducto flexible que sale desde cada sensor a la caja de conexiones.
- Ver las consideraciones dadas en la norma LA650 Red Aislada - Generalidades.
- La cimentación debe realizarse según la norma LA009 .
- El cable de red MT aérea aislada se encuentra definido en GSCC008 MV Aerial Bundled Cables.
DATOS ADICIONALES
Revisión #
3
Fecha de entrada en vigencia
