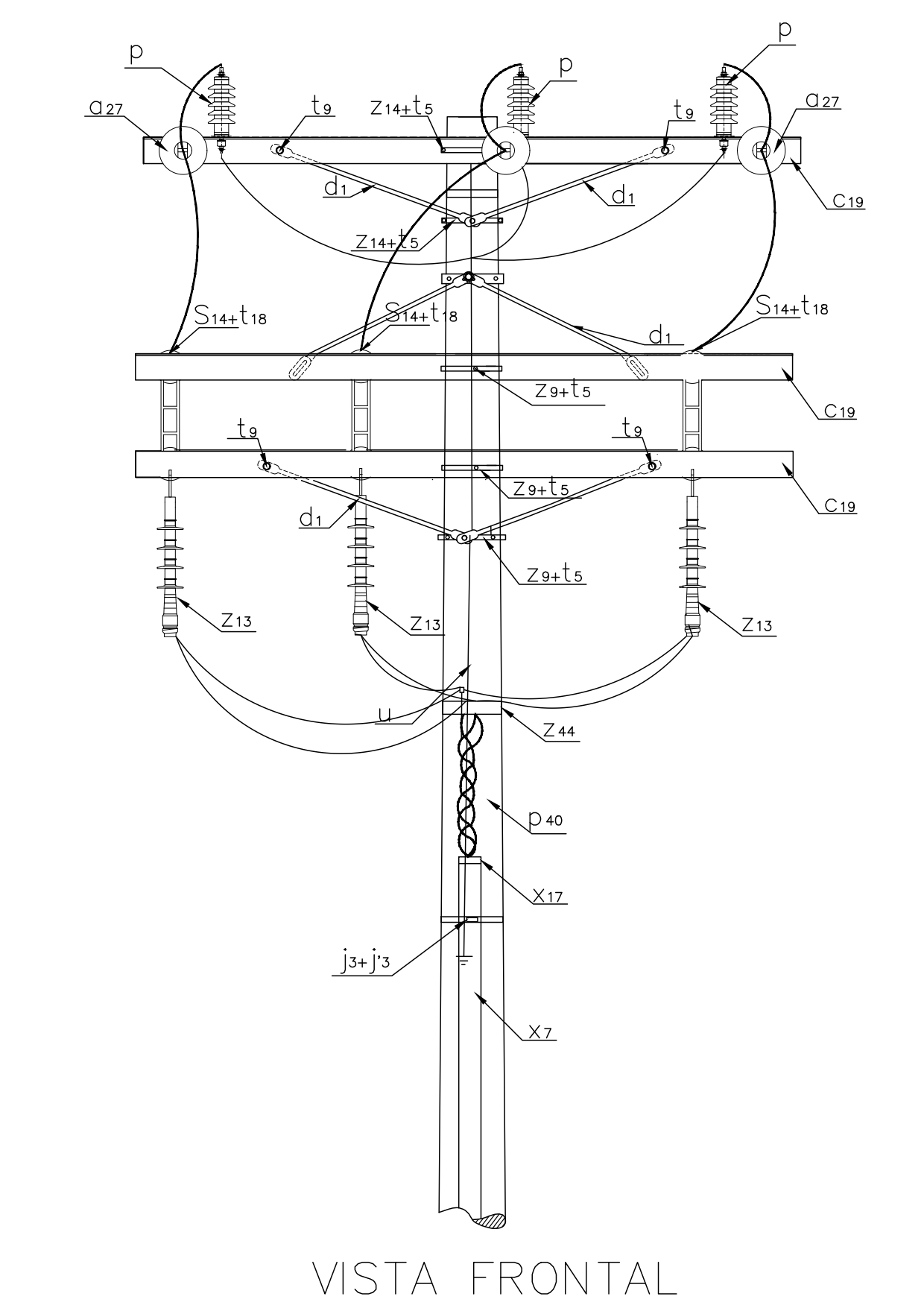

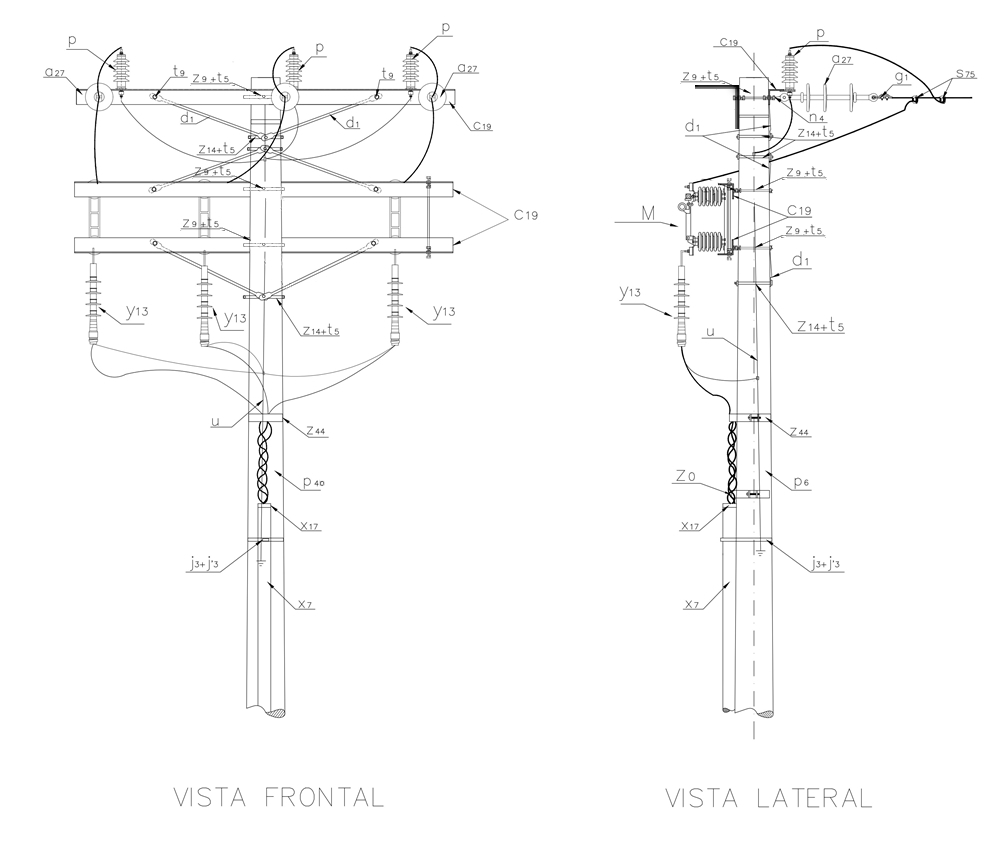

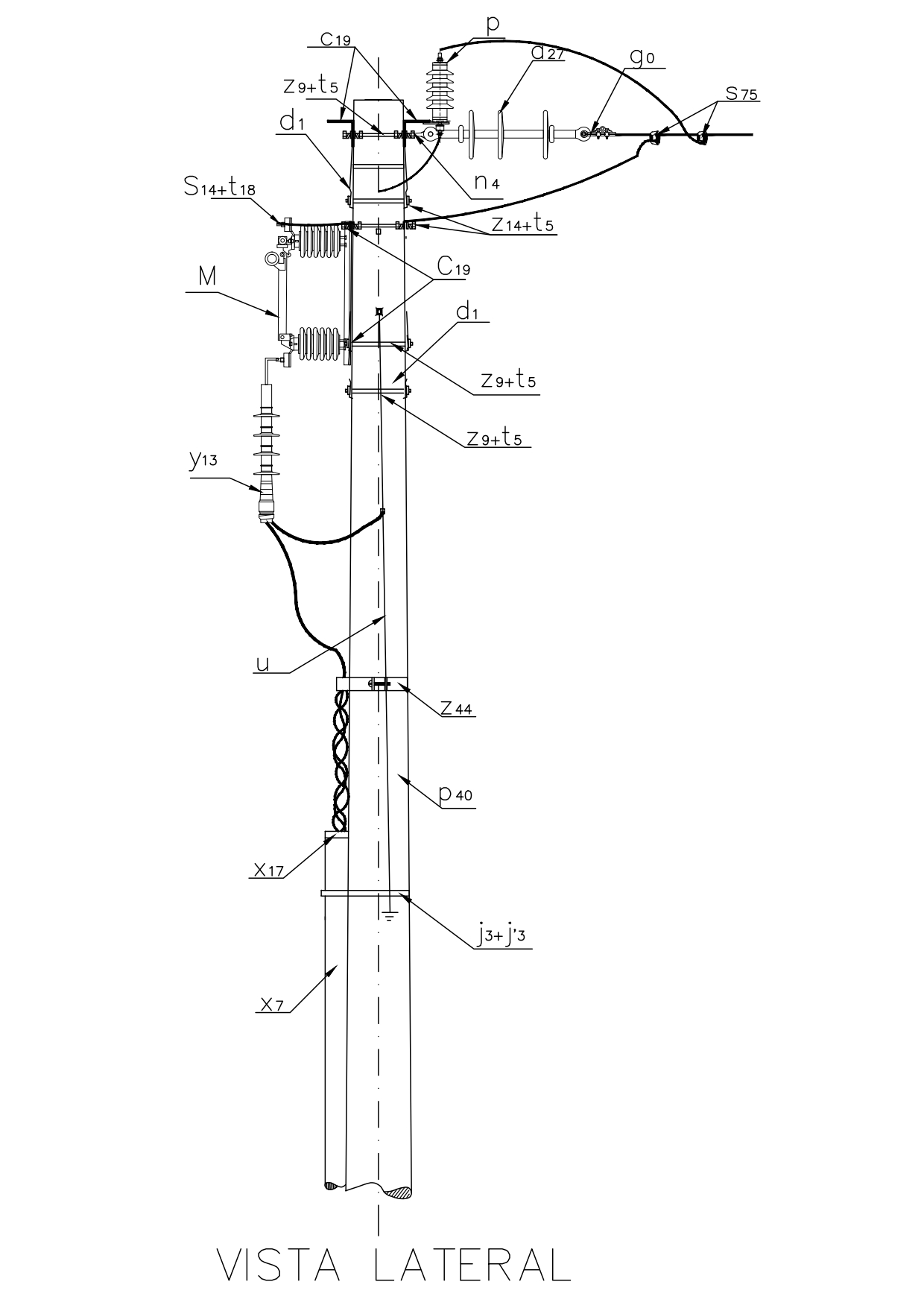

LA218 Circuito primario sencillo terminal con derivación de cable triplex

  • Contenido





LISTA DE MATERIALES



SÍMB. CANT. CÓDIGO ESP. TECNICA DESCRIPCIÓN
a 27 3300546GSCC010/01 Aislador de suspensión polimérico 24 kV
c 19 4 ET-419 Cruceta metálica de 2,5 m
d 1 8240083ET-405 Diagonal metálica en varilla tipo 1
g 1 3251359ET-350 Grapa terminal tipo recto para cables entre 3/0 AWG – 266,8 kcmil
j 3 2780182ET-450 Metros de cinta de acero inoxidable 5/8”x 0,03”
j´ 3 2780351ET-450 Hebilla de acero inoxidable 5/8”
M36762301E-MT-006 Seccionador monopolar 400 A 15 kV tipo cuchilla
n 4 3201020ET-461 Perno de ojo tipo 4 (5/8” x 400 mm)
P3170892GSCC016 DPS - Descargadores de sobretensión de óxido metálico 12 kV 10 A
p 6 1230966GSS002/45 Poste de concreto de 12 m 1 050 kg (1)
s 75 6274320ET-356 Conector tipo cuña P=95 D=70mm² o 4/0-2/0AWG (2)
t’ 1 3251386ET-455 Espárrago 5/8" x 12"
t 5 4251363ET-456 Tornillo de carruaje 5/8" x 1 1/2"
t 9 8274482ET-457 Tornillo de acero galvanizado 5/8" x 2"
u1 ET-492 Accesorios para puesta a tierra
x 7 66762440ET-601 Metros de tubo galvanizado 4" (3)
x 17 2 ET-604 Boquilla galvanizada 4" (3)
y 13 3274587GSCC005 Terminal tipo exterior pala 95 – 240 mm^2 12/20(24) kV (4)
z 44 2250002ET-495 Elementos de sujeción de cable MT aislado tripolar a poste
z 14 2274311ET-432 Abrazadera de dos salidas tipo 4, 200 mm (5)





ALTERNATIVAS:

(1) Poste metálico ( ET-208 ) o Poste de Fibra ( ET-205 ).
(2) El conector que aparece en la lista es una referencia, consulte la ET-356 para su selección adecuada.
(3) Dependiendo del calibre del conductor de 15kV o si hace parte del circuito principal se utilizará ducto de 6”.
(4) Los terminales para uso exterior que aparecen en la lista son una referencia, consulte la Especificación Técnica ( GSCC002 ) para su adecuada selección.
(5) La abrazadera que aparece en la lista es una referencia, consulte la ET-432 para su selección adecuada.

NOTAS:

- El terminal contraíble en frio para uso exterior ( GSCC005 ) incluye el conector terminal de compresión tipo pala con una perforación M 12 para el apantallamiento.




DATOS ADICIONALES
Revisión #

6

Fecha de entrada en vigencia
