LA677 Red Aislada - Transición de red aislada a red subterránea 34,5 kV

  • Contenido

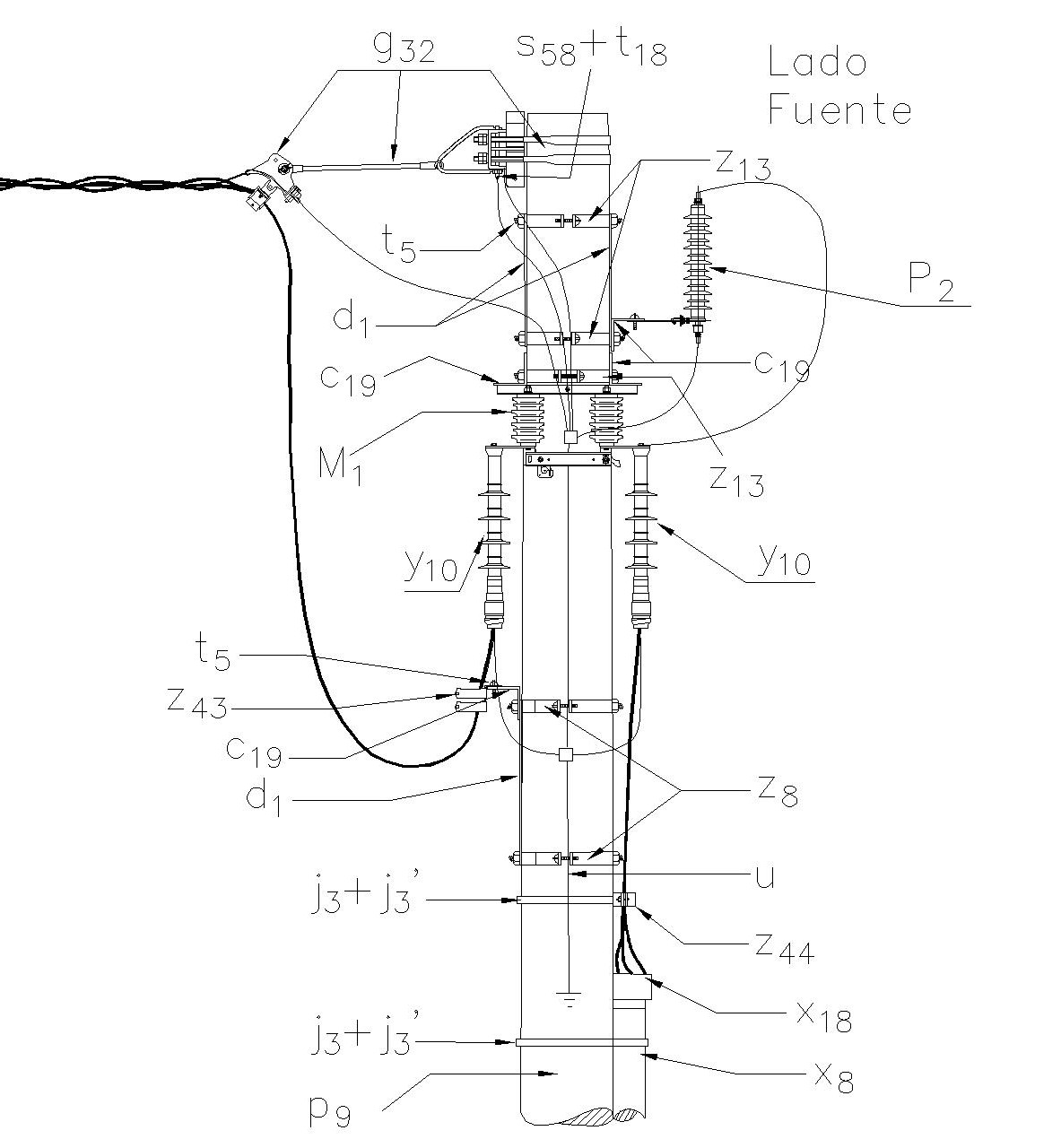

LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO ESP. TECNICA DESCRIPCIÓN
c 19 3251506ET419 Cruceta metálica de 2,5 m
d 1 6240083ET405 Diagonal metálica en varilla tipo 1
g 32 1251576ET448 Conjunto retención sencillo red MT aérea aislada
j 3 1780182ET450 Metros de cinta de acero inoxidable de 5/8”x 0,03”
j´ 3 2780351ET450 Hebilla de acero inoxidable 5/8”
M 1 3140992E-MT-006 Seccionador monopolar 600 A, 36 kV tipo cuchilla
n 5 3201013ET461 Perno de ojo tipo 5 (5/8” x 545 mm )
P 2 3170893GSCC016 DPS - Descargador de sobretensión óxido metálico 30 kV , 10 kA
p 9 1230965GSS002 Poste concreto 14 m, 1350 kgf (1)
s 50 8201059ET302 Conector bimetalico terminal de compresión tipo pala1 hueco,4/0AWG (2)
s 58 2 ET302 Conector de compresión tipo pala 1 hueco 14 mm, 50 mm^2, mensajero Red Aislada
t 5 3251363ET456 Tornillo de carruaje 15,9 mm (5/8”) x 38,1mm (1 ½”)
t 18 1251370ET457 Tornillo de acero galvanizado 1/2" x 3"
u  1 ET492 Sistema de puesta a tierra en acero
x 8 6163041ET601 Tubo galvanizado de 6”, 6 m
6762557
x 18 2 ET604 Boquillas galvanizadas de 6”
y 10 6270292GSCC005Terminal Exterior 36 kV 95-240 mm²
z 8 2274299ET431 Abrazadera de una salida tipo 3, 180 mm (4)
z 13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (4)
z 43 6250003ET494 Elementos de sujeción de cable MT aislado monopolar a cruceta metálica
z 44 1250002ET495 Elementos de sujeción de cable MT aislado tripolar a poste





ALTERNATIVAS :

(1) Poste de fibra (GSS004) o metálico (GSS003). El poste que aparece en la lista es una referencia, consulte la norma ( LA010-1 ) para su selección.
(2) Los terminales de compresión tipo pala que aparecen en la lista son una referencia, consulte la especificación técnica ( ET302 ) para su selección.
(3) Las abrazaderas que aparecen en la lista son una referencia, para su selección determine el diámetro del poste del caso a la altura respectiva.

NOTAS :

- Ver las consideraciones dadas en la norma LA 650 Red Aislada - Generalidades.
- La cimentación debe realizarse según la norma LA009.
- Los Calibres y Tipos de Apantallamiento de Cables de Red MT Aérea Aislada, están definidos en la norma LA 650 Red Aislada – Generalidades.
- Para postes de fibra consultar la norma LAR024 RECOMENDACIONES PARA EL USO DE POSTERIA DE FIBRA EN REDES DE DISTRIBUCIÓN.


DATOS ADICIONALES
Revisión #

1

Fecha de entrada en vigencia
