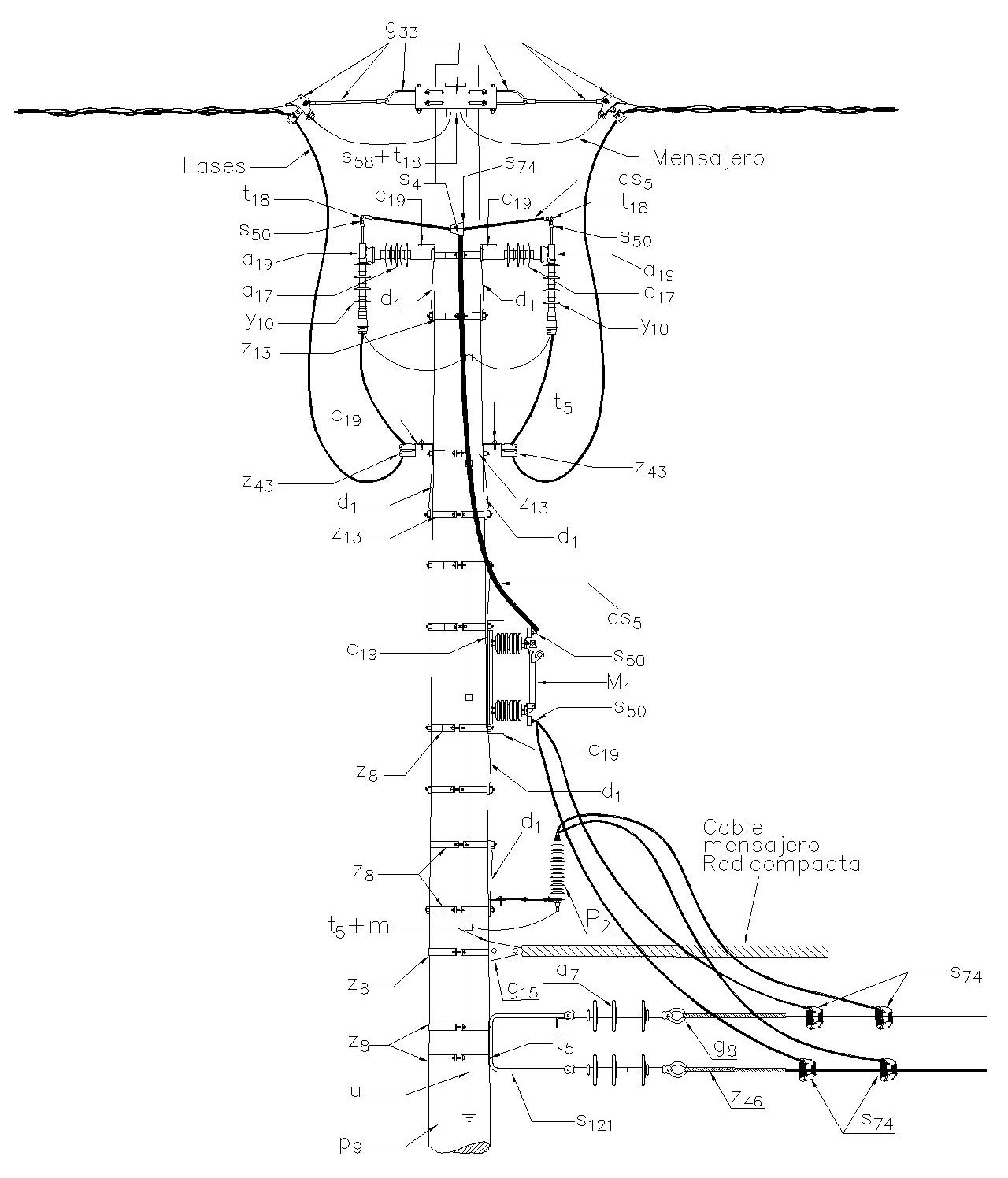

LA680-1 Red Aislada - Derivación de red aislada a red compacta 34,5 kV, con seccionamiento

  • Contenido




LISTA DE MATERIALES

SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a 19 6  Amarre tipo TPR para sujeción de aisladores poliméricos
a 7 3300011GSCC010 Aislador Suspensión Compuesto Horquilla 36 kV
a 17 6300012GSCC010 Aislador Linepost Compuesto Portaislador 36 kV
c 19 7251506ET419 Cruceta metálica de 2,5 m
cs 5 3330014GSCC021 Cable semiaislado AAC 95 mm2 35 kV
d 1 14240083ET405 Diagonal metálica en varilla tipo 1
g 8 3251367ET466 Guardacabo tipo 2
g 15 1200636ET350 Grapa tipo recto Cable Acero 3/8”
g 33 1251577ET448 Conjunto retención doble red MT aérea aislada
M 1 3140992E-MT-006 Seccionador monopolar 600 A, 36 kV tipo cuchilla
m 7 1251362ET454 Tuerca de ojo alargado 15,9 mm (5/8”)
n 5 3201013ET461 Perno de ojo tipo 5 (15,9 mm (5/8”) x 545 mm )
P 2 3170893GSCC016 DPS - Descargador de sobretensión óxido metálico 30 kV , 10 kA
p 9 1230965GSS002 Poste de concreto de 14 m 1350 kgf. GSS002/49 (1)
s 4 3 ET301 Conector terminal de compresión tipo vastago, tipo 4 (2)
s 50 8201059ET302 Conector bimetalico terminal de compresión tipo pala1 hueco,4/0AWG (2)
s 58 2 ET302 Conector de compresión tipo pala 1 hueco 14 mm, 50 mm^2, mensajero Red Aislada
s 74 6274318ET356 Conector tipo cuña P=120 D120mm² o 4/0-4/0AWG (2)
s 121 1251484ET444 Soporte para final de circuito tipo 5
t 5 18251363ET456 Tornillo de carruaje 15,9 mm (5/8”) x 38,1mm (1 ½”)
t 18 2251370ET457 Tornillo de acero galvanizado 1/2" x 3"
u1200616ET492 SPT Acero Red MT Aérea Aislada
y 10 3270292GSCC005Terminal Exterior 36 kV 95-240 mm^2
z 8 4274299ET432 Abrazadera de una salida tipo 3, 180 mm (5)
z 13 4274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (5)
z 43 6250003ET494 Elementos de sujeción de cable MT aislado monopolar a cruceta metálica
z 46 3200203ET445 Amarre preformado para cable cubierto 15 kV



ALTERNATIVAS:
(1) Poste de fibra (GSS004) o metálico (GSS003). El poste que aparece en la lista es una referencia, consulte la norma ( LA010-1 ) para su selección.
(2) Los terminales de compresión que aparecen en la lista son una referencia, consulte la especificación técnica para su selección.
(3) Los conectores tipo cuña que aparecen en la lista son una referencia, consulte la especificación técnica ( ET356 ) para su selección.
(4) Las abrazaderas que aparecen en la lista son una referencia, para su selección determine el diámetro del poste del caso a la altura respectiva.

NOTAS:
- Ver las consideraciones dadas en la norma LA 650 Red Aislada - Generalidades.
- La cimentación debe realizarse según la norma LA009.
- Los Calibres y Tipos de Apantallamiento de Cables de Red MT Aérea Aislada, están definidos en la norma LA 650 Red Aislada – Generalidades.
- Para postes de fibra consultar la norma LAR024 RECOMENDACIONES PARA EL USO DE POSTERIA DE FIBRA EN REDES DE DISTRIBUCIÓN.


DATOS ADICIONALES
Revisión #

2

Fecha de entrada en vigencia
