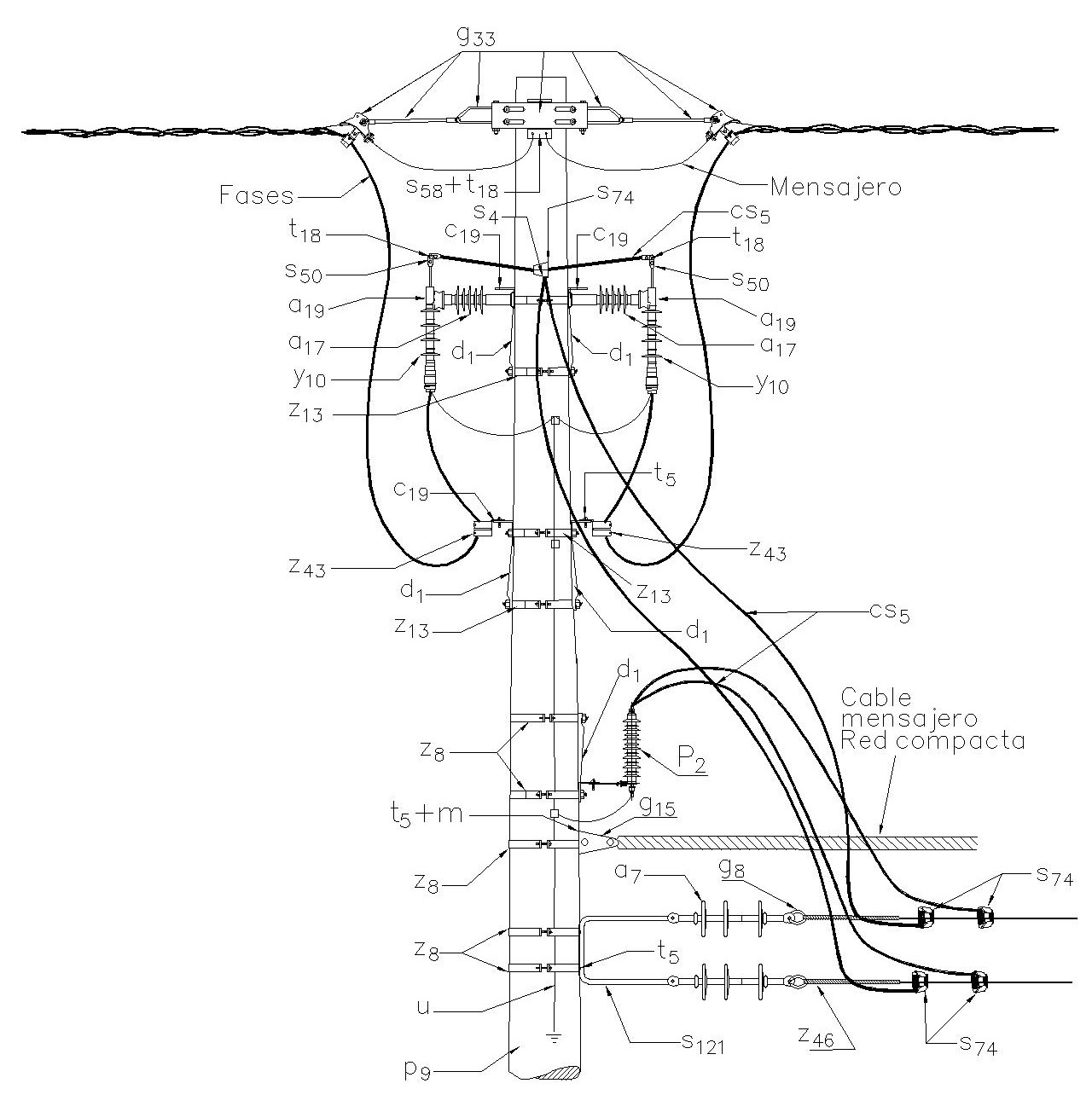

LA680 Red Aislada - Derivación de red aislada a red compacta 34,5 kV

  • Contenido





LISTA DE MATERIALES

SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a 19 6  Amarre tipo TPR para sujeción de aisladores poliméricos
a 11 3300538GSCC010 Aislador de suspensión polimérico 36 kV
a 7 3300011GSCC010 Aislador Suspensión Compuesto Horquilla 36 kV
a 16 6300547GSCC010 Aislador Line Post Compuesto Para Cruceta Metálica 36 kV
a 17 6300012GSCC010 Aislador Linepost Compuesto Portaislador 36 kV
c 19 6251506ET419 Cruceta metálica de 2,5 m
cs 5 3330014GSCC021 Cable semiaislado AAC 95 mm2 35 kV
d 1 12240083ET405 Diagonal metálica en varilla tipo 1
g 8 3251367ET466 Guardacabo tipo 2
g 15 1200636ET350 Grapa tipo recto Cable Acero 3/8”
g 33 1251577ET448 Conjunto retención doble red MT aérea aislada
m 7 1251362ET454 Tuerca de ojo alargado 15,9 mm (5/8”)
n 5 3201013ET461 Perno de ojo tipo 5 (15,9 mm (5/8”) x 545 mm )
P 2 3170893GSCC016 DPS - Descargador de sobretensión óxido metálico 30 kV , 10 kA
p 9 1230965GSS002 Poste concreto 14 m, 1350 kgf (1)
s 50 8201059ET302 Conector bimetalico terminal de compresión tipo pala1 hueco,4/0AWG (2)
s 58 2 ET302 Conector de compresión tipo pala 1 hueco 14 mm, 50 mm^2, mensajero Red Aislada
s 74 6274318ET356 Conector tipo cuña P=120 D120mm² o 4/0-4/0AWG (3)
s 121 1251484ET444 Soporte para final de circuito tipo 5
t 5 18251363ET456 Tornillo de carruaje 15,9 mm (5/8”) x 38,1mm (1 ½”)
t 18 2251370ET457 Tornillo de acero galvanizado 1/2" x 3"
u  1200616ET492 SPT Acero Red MT Aérea Aislada
y 10 3270292GSCC005Terminal Exterior 36 kV 95-240 mm^2
z 8 4274299ET432 Abrazadera de una salida tipo 3, 180 mm (5)
z 13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (5)
z 43 6250003ET494 Elementos de sujeción de cable MT aislado monopolar a cruceta metálica
z 46 3200203ET445 Amarre preformado para cable semiaislado 95mm²



ALTERNATIVAS :

(1) Poste de fibra (GSS004) o metálico (GSS003). El poste que aparece en la lista es una referencia, consulte la norma (LA010-1) para su selección.
(2) Los terminales de compresión tipo pala que aparecen en la lista son una referencia, consulte la especificación técnica ( ET302 ) para su selección.
(3) Los conectores tipo cuña que aparecen en la lista son una referencia, consulte la especificación técnica ( ET356 ) para su selección.
(4) Las abrazaderas que aparecen en la lista son una referencia, para su selección determine el diámetro del poste del caso a la altura respectiva.

NOTAS :

- Ver las consideraciones dadas en la norma LA 650 Red Aislada - Generalidades.
- La cimentación debe realizarse según la norma LA009.
- Los Calibres y Tipos de Apantallamiento de Cables de Red MT Aérea Aislada, están definidos en la norma LA 650 Red Aislada – Generalidades..
- Para postes de fibra consultar la norma LAR024 RECOMENDACIONES PARA EL USO DE POSTERIA DE FIBRA EN REDES DE DISTRIBUCIÓN.



DATOS ADICIONALES
Revisión #

2

Fecha de entrada en vigencia
