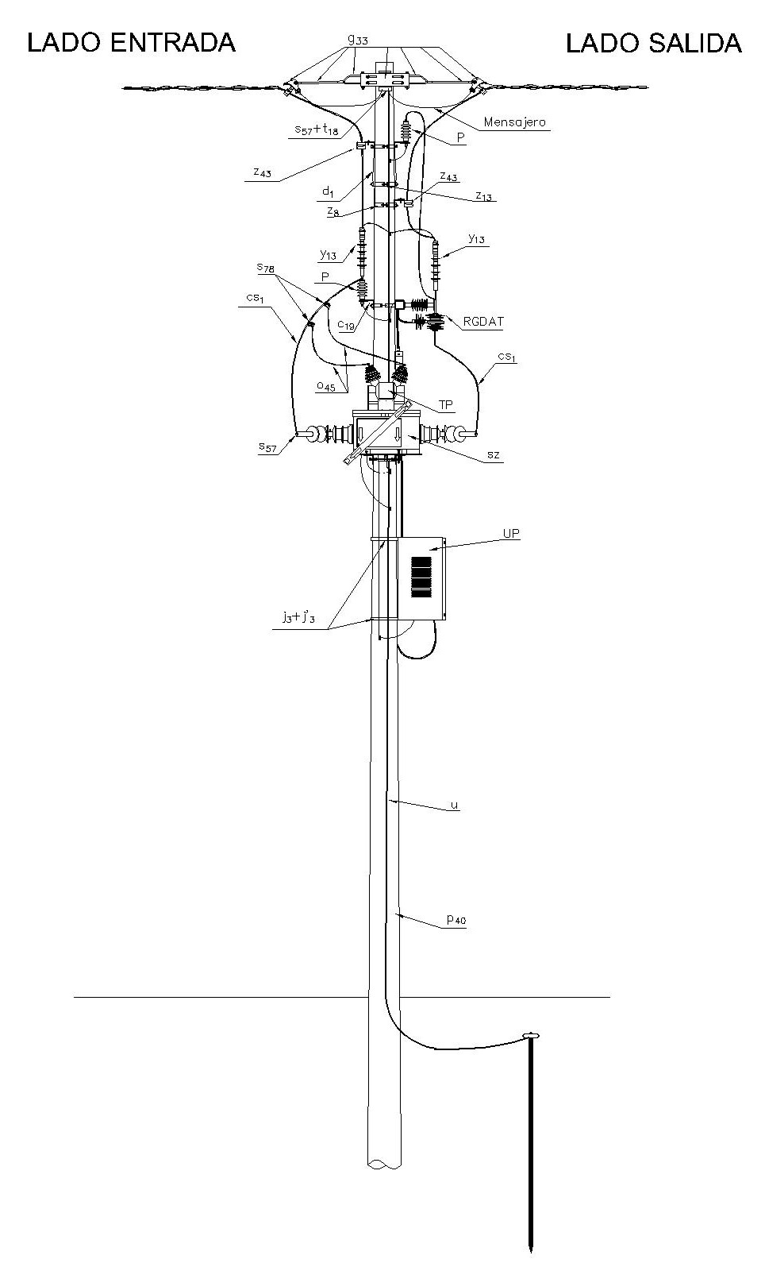

LA664 Red Aislada – Instalación de Seccionalizador (SZ) a 11,4 kV o 13,2 kV

  • Contenido









LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
c 19 4251506ET419 Cruceta metálica de 2,5 m
cs 1 6330015GSCC021Cable semiaislado AAC 95 mm2 15 kV
d 1 6240083ET405 Diagonal metálica en varilla tipo 1
g 33 1251577ET448 Conjunto retención doble red MT aérea aislada
j 3 1780182ET450 Cinta en Acero inoxidable 5/8 " x 30,48 m
j´ 3 8780351ET450 Hebilla 5/8" de Acero Inoxidable
o 45 2310418ET121 Metros de cable desnudo de cobre calibre 4 AWG
P3170892GSCC016 DPS - Descargador de sobretensión óxido metálico 12 kV , 10 kA
p 40 1230052GSS002 Poste de concreto de 12 m 1 350 kgf. GSS002/152 (1)
RGDAT1510341 Detector de Corrientes de Falla y Ausencia de Tensión para redes de media tensión RGDAT exterior
s 57 2201143ET302 Conector bimetálico terminal de compresión tipo pala 1 95 mm2, 1 Hueco M16 (2)
s 78 2274332ET356 Conector tipo cuña P=95 D=25mm²(4/0AWG /4 AWG) (3)
t 5 9251363ET456 Tornillo de carruaje 15,9 mm (5/8”) x 38,1mm (1 ½”)
t 18 2251370ET457 Tornillo de acero galvanizado 1/2" x 3"
u  1201147ET492 Sistema de puesta a tierra en acero
UP1163303 Unidad Periférica Tipo exterior
y 13 6274587GSCC005 Terminal contraible en frio uso exterior 15 kV conector tipo pala Cu/Al 95-240 mm² (4)
z8 1274299ET431 Abrazadera de una salida tipo 3, 180 mm. (5)
z 13 4274312ET432 Abrazadera de dos salidas tipo 3, 180 mm. (6)
z 43 6250003ET494 Elementos de sujeción de cable MT aislado monopolar a cruceta metálica





ALTERNATIVAS:
(1) Poste de fibra ( ET205 ) o metálico ( ET208 ). El poste que aparece en la lista es una referencia, consulte la norma ( LA010-1 ) para su selección.
(2) Los terminales de compresión que aparecen en la lista son una referencia, consulte la especificación técnica ( ET302 ) para su selección.
(3) Los conectores tipo cuña que aparecen en la lista son una referencia, consulte la especificación técnica ( ET356 ) para su selección.
(4) Los terminales premoldeados que aparecen en la lista son una referencia, consulte la especificación técnica ( GSCC005 ) para su selección.
(5) La abrazadera de una salida que aparece en la lista es una referencia, determine el diámetro del poste del caso a la altura respectiva, consulte la ET431  para su selección adecuada.
(6) Las abrazaderas de dos salidas que aparecen en la lista son una referencia, determine el diámetro del poste del caso a la altura respectiva, consulte la ET432  para su selección adecuada.

NOTAS:
- Ver las consideraciones dadas en la norma LA650 Red Aislada - Generalidades.
- La cimentación debe realizarse según la norma LA009.
- El cable de red MT aérea aislada se encuentra definido en GSCC008 MV Aerial Bundled Cables.
