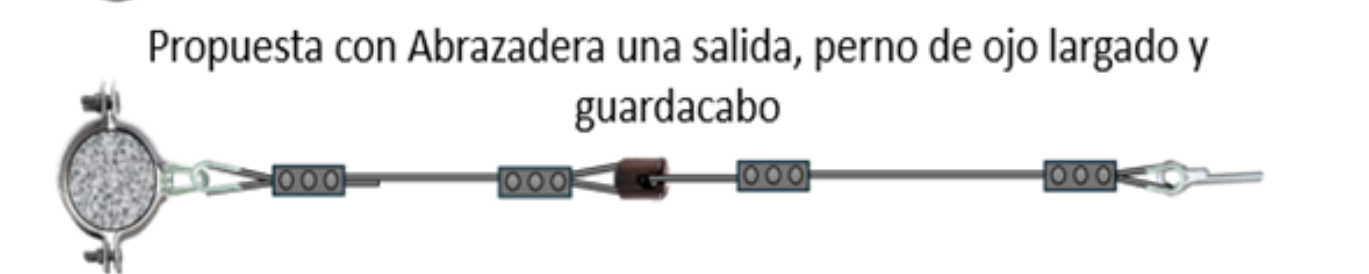

LA411 Retenida terminal o en ángulo poste a varilla de anclaje

  • Contenido


LISTA DE MATERIALES
SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 4 1 6762217 ET - 255 Aislador tipo tensor (1)
f 1 1 6762182 ET-464 Varilla de anclaje
g 8 1 6762241 ET-466 Guardacabo tipo 2
g 11 4 ET-467 Grapa prensadora de tres tornillos
j 6 20 6762124 ET-102 Metros de cable de acero de 9,5 mm ( 3/8”)
v 1 1 6762461 ET-468 Vigueta de anclaje
z 2 1 6762501 ET-433 Abrazadera sin salida tipo 2

ALTERNATIVA:
(1) El aislador se debe seleccionar de acuerdo al nivel de tensión del circuito así:
• Hasta 600 V ANSI 54-1
• De 11,4 kV y 13,2 kV ANSI 54-2
• Hasta 34,5 kV ANSI 54-4
DATOS ADICIONALES
Revisión #

2
