AE223 Instalación de caja de medidor en poste de concreto

  • Contenido

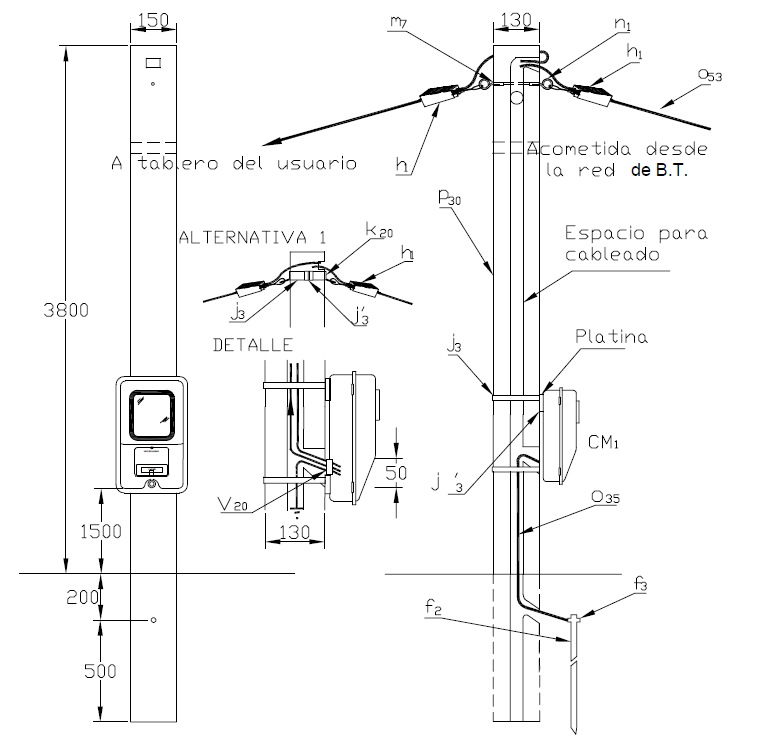

LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESPECIFICACIÓN TÉCNICA DESCRIPCIÓN
CM 1 1280022ET901Caja de medidor monofásico en poste de concreto
f 2 1201017ET490Varilla de Puesta a Tierra Ø 5/8” x 2.44 m
f 3 1 ET490Conector para varilla a tierra 5/8"
h 1 2251380ET353 Tensor de acometidas
J 3 2780182ET450Metros de cinta de acero inoxidable 5/8”x 0,03”
J´ 3 2780351ET450Hebilla de acero inoxidable 5/8”
m 7 1251362ET454Tuerca de ojo 5/8”
n 1 1201016ET461Perno de ojo 5/8” x (203mm) (1)
o 35 2340184ET116Metros de alambre de cobre calibre 8 AWG
V 20 1  Prensa estopa 1”
p 30 1230968ET203 Poste de concreto 4.5 m para instalación de caja de medidor (2)
I 4 1230968ET502Interruptor automático 1x40 A
M 20 1510265GSSS001Medidor Electrónico monofásico, 2H, 5/100A,120V Cl1
O 53 10  Metros de cable de cobre aislado con neutro concéntrico 600V 2x8 AWG




NOTAS:
1. Se colocara recebo compactado en capas de 15 cm en la base y alrededor del poste

2. Se construirá el andén alrededor del poste colocado, con el mismo espesor y calidad del concreto del andén original

3. Altura mínima de la acometida sobre nivel de piso:

  • En puntos de retención o hasta la parte inferior de la curva de goteo: 3 000 mm
  • En vías residenciales y comerciales sin tráfico de camiones: 3 600 mm
  • En vías con tráfico pesado: 5 500 mm


4. El calibre de la acometida depende de la carga

5. Esta norma corresponde a una carga monofásica de 4 kW .

ALTERNATIVAS

(1) Soporte para anclaje de acometida K20 (ET 470) y cinta de acero inoxidable de 5/8”
(2) Poste de fibra de 4.5 para instalación de medidores según ET-223
