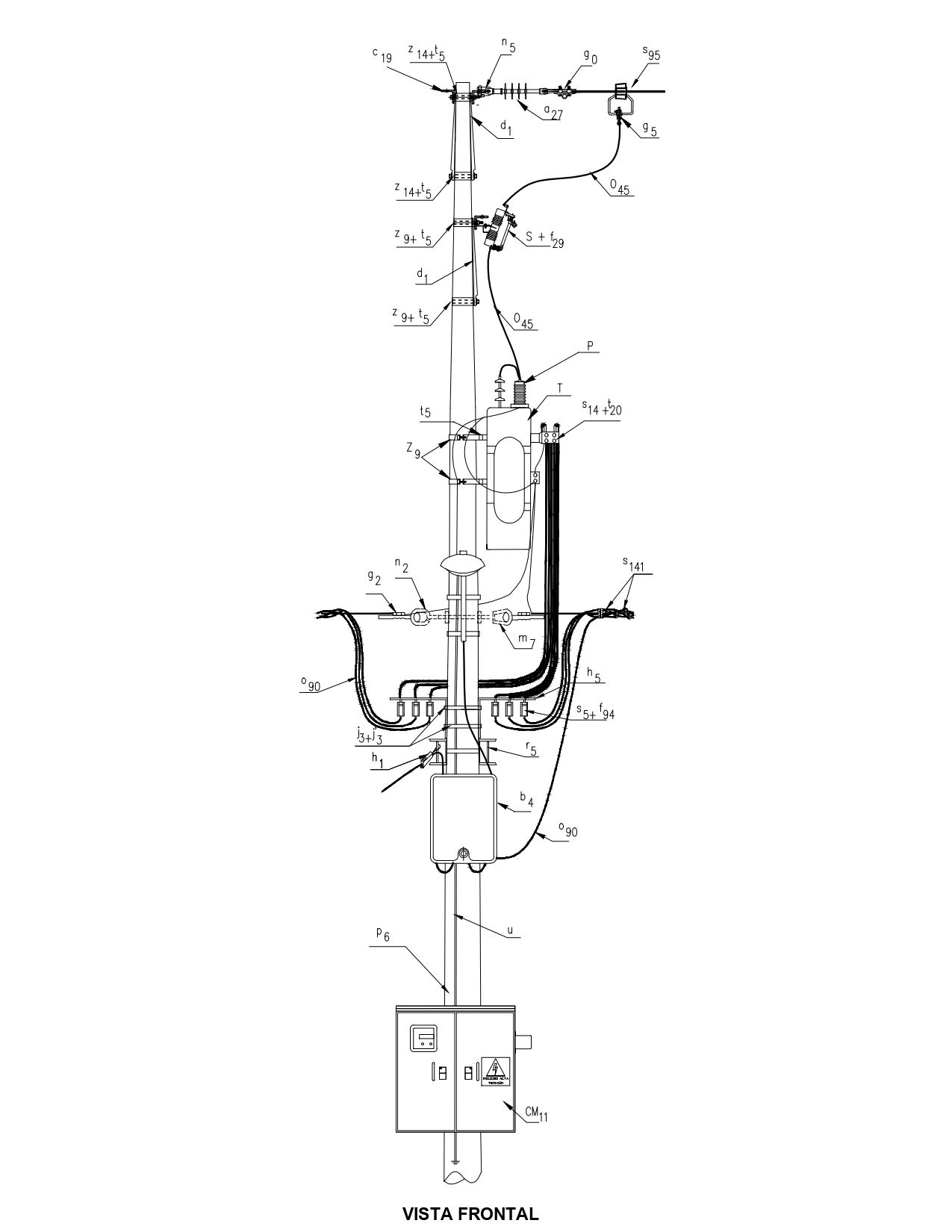

CTU500 Montaje en poste de transformador trifásico. Final de circuito.

  • Contenido








LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a 27 3300546GSCC010 Aislador de suspensión polimérico 24 kV
b 1 16762530ET832 Soporte para luminaria horizontal Ø 3/4”x 1.5 m en vías secundarias
b 4 1163459ET925 Caja para derivación de acometidas.
BT1 ET531 Tablero de protección de baja tensión para montaje en poste (1)
c 19 2251506ET419 Cruceta metálica 2,5 m
CM 11 1280030ET933 Caja para medición inteligente (2)
d 1 6240083ET405 Diagonal metálica en varilla tipo 1
F16762325ET810 Fotocontrol 1000 W / 1800 VA 205 / 305 V, tipo NC
f 29 3170826ET505 Fusible dual (3)
g 0 3251378ET350 Grapa terminal tipo recto para cables entre 6 AWG – 3/0 AWG
g 2 2 ET354 Grapa retención aislada para red trenzada de B.T.
g 5 3251355ET352 Grapa para operar en caliente
h 1 4251380ET353 Tensor de acometidas
j´ 3 5780351ET450 Hebilla de acero inoxidable 5/8”
j 3 3780182ET450 Metros de cinta de acero inoxidable 5/8”x0,03”
j 8 1  Templete (4)(5)
l 1 16762554ET801 Luminaria horizontal de sodio 70 W para vías secundarias (6)
m 7 1251362ET454 Tuerca de ojo alargado 5/8"
n 2 1201029ET461 Perno de ojo tipo 2 (5/8" x 254 mm)
n 5 3201013ET461 Perno de ojo tipo 5 (5/8" x 545 mm)
o 45 12310418ET121 Metros de cable desnudo de cobre calibre 4 AWG
o 90 6 GSCC009 Metros de cable GSCC009/012 Neutro Auto soportado Al 3x95+54,6 mm 2
P3170892GSCC016 DPS 12 kVA 10 Ka
p 6 1230966GSS002 Poste de concreto de 12 m 1 050 kg (7)
r 5 2251365ET417 Percha porta aislador de un puesto
S3140991E-MT-001 Cortacircuito de cañuela 100 A 15 kV
s 14 8274304ET302 Conector terminal de compresión tipo pala 2 huecos, 4/0 AWG (8)
s 19 2274274ET303 Conector de compresión en ranuras paralelas tipo 3 (9)
s 95 3 ET356 Conector cuña con estribo 4/0 – 2 AWG (10)
s 141 4 ET306 Conector de tornillo con chaqueta aislante, tipo 2 (11)
T1 GST001 Transformador de distribución hasta 150 kVA 11 400 V - 208 / 120 V
t 2 2251375ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 8251363ET456 Tornillo de carruaje 5/8" x 1 ½”
t 10 6251364ET457 Tornillo de acero galvanizado 5/8" x 5"
t 20 8  Tornillo de bronce para borna terminal
u1201074ET492 Sistema de puesta a tierra en acero
z 9 2274300ET431 Abrazadera de una salida tipo 4, 200 mm (12)
z 13 2274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (13)
z 14 2274311ET432 Abrazadera de dos salidas tipo 4, 200 mm (13)
z 17 2  Abrazadera de 180 mm para soporte de luminaria en vías secundarias
z 21 1274286ET436 Abrazadera en U tipo 3, 210 mm (14)





ALTERNATIVAS:

(1) Seleccionar el Tablero según las opciones de la ET531 . Ejemplo: Para transformador de 5 VA, Tablero con un interruptor de 3x25 A, 10 kA.
(2) Su instalación es opcional.
(3) El fusible que aparece en lista es una referencia, consulte la ET505 para su selección adecuada
(4) Templete según se requiera, existen las siguientes opciones: LA411 y LA413 .
(5) En caso de no poder instalar templete utilizar poste auto soportado.
(6) La luminaria que aparece en lista es una referencia, consulte la ET801 para su selección adecuada.
(7) Poste metálico ( ET208 ) o Poste de Fibra ( ET205 ). Poste de 14 m para cumplimiento fotométrico.
(8) El conector que aparece en la lista es una referencia, consulte la ET302 para su selección adecuada.
(9) El conector que aparece en la lista es una referencia, consulte la ET303 para su selección adecuada.
(10) El conector que aparece en la lista es una referencia, consulte la ET356 para su selección adecuada.
(11) El conector que aparece en la lista es una referencia, consulte la ET306 para su selección adecuada.
(12) La abrazadera que aparece en la lista es una referencia, consulte la ET431 para su selección adecuada. Para transformadores de 112,5 kVA y 150 kVA, utilizar abrazaderas de 3” z 11 .
(13) La abrazadera que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.
(14) La abrazadera que aparece en la lista es una referencia, consulte la ET436 para su selección adecuada.

NOTAS:


  • Esta estructura es válida con transformador hasta 150 kVA y peso menor a 700 kg.
  • Consultar la norma CTU516 .
  • En los transformadores con conector tipo ojo que necesite un número mayor de salidas puede utilizar platina de cobre (s 33 ), tornillo de bronce (t 20 ) y conector terminal tipo pala (s 13 ).
  • Los cortacircuitos se instalarán del lado contrario del transformador. Se ubicará encima del transformador si hay elementos cercanos que afecten su instalación o dificultad en el cambio de los portafusibles.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga ) en el punto requerido.
  • Para la selección del poste se debe tener en cuenta además del peso del transformador el tipo de estructura en MT que se utilice: de paso, de bandera, cambios de dirección y retenciones.
  • En estructuras de MT de retención y cambios de dirección, con transformador, se deben utilizar postes con resistencia de rotura mínima de 1050 kgf.
  • En caso de requerirse puede ser instalado el material CM 12 Caja cubierta para CT´s, de la ET914 .
  • La altura de colocación de la percha porta aislador de un puesto (r 5 ) para sujetar las acometidas debe permitir cumplir con las alturas de las acometidas sobre el piso en vías y en las fachadas de las viviendas.
  • En caso de existir red abierta en baja tensión “ existente ” se debe instalar protección en baja tensión , bien sea con fusibles con su correspondiente seccionador porta fusible o con interruptor termo magnético. Ver normas de referencia CTU 516 , CTU 516-1 , CTR 510 , ET-531 y ET-511 .

DATOS ADICIONALES
Revisión #

9

Fecha de entrada en vigencia
