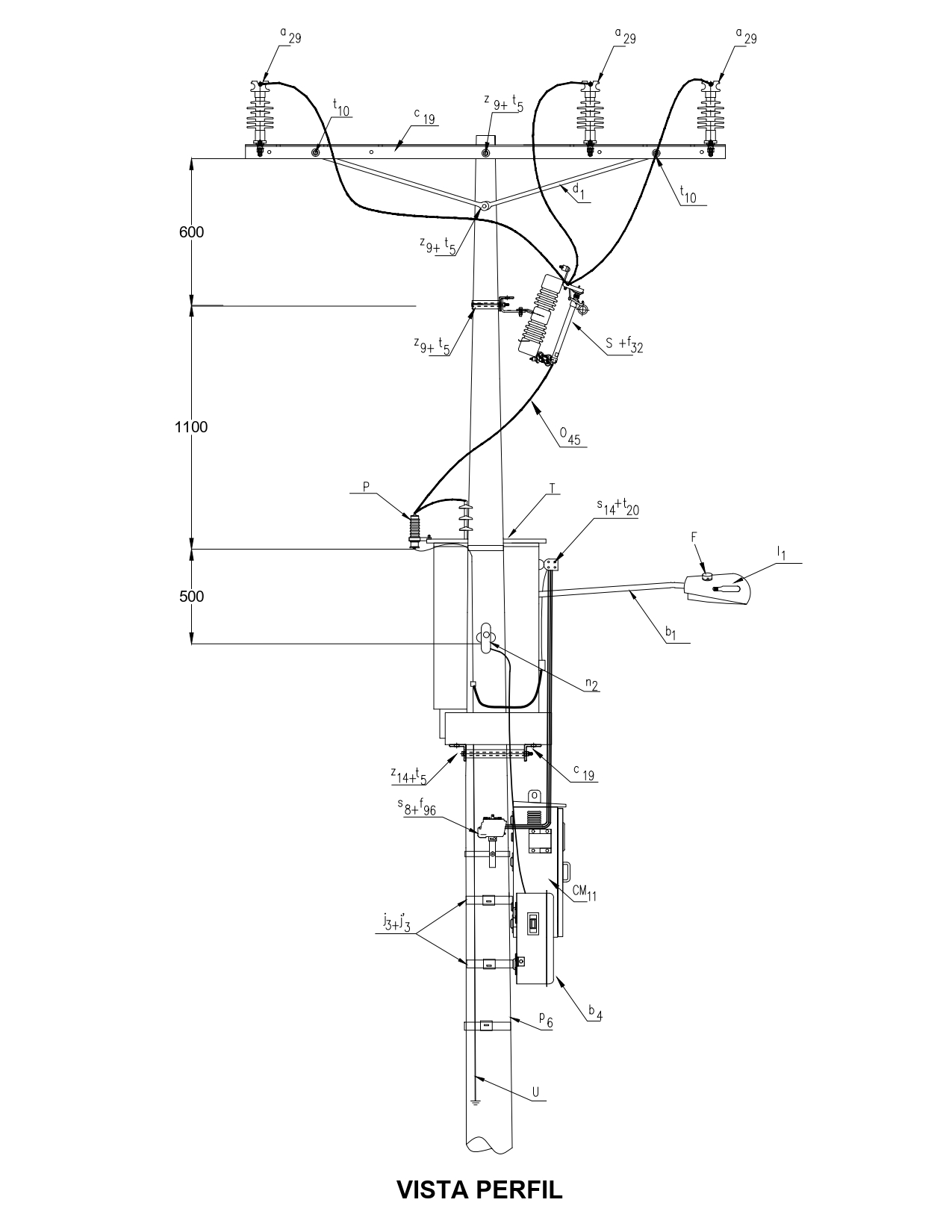

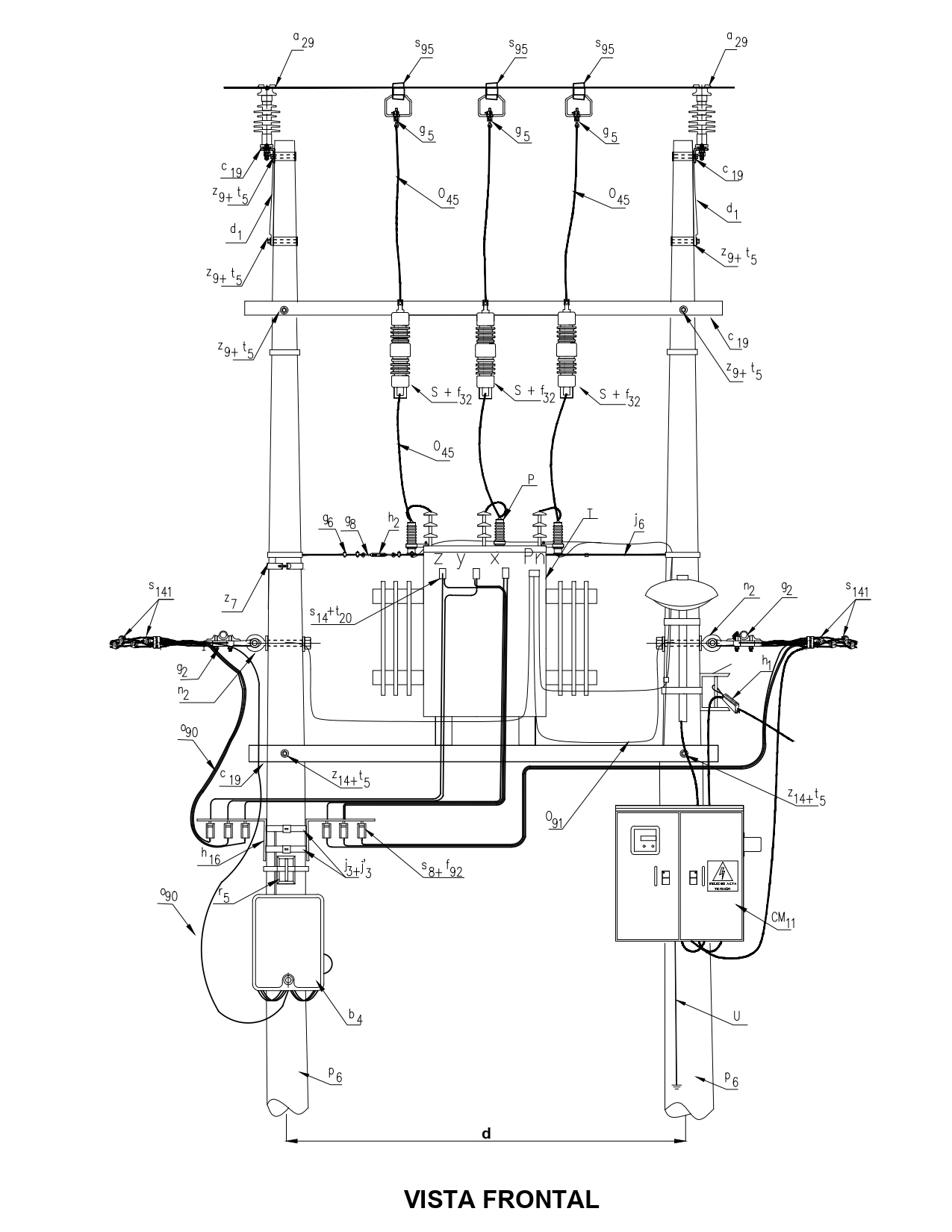

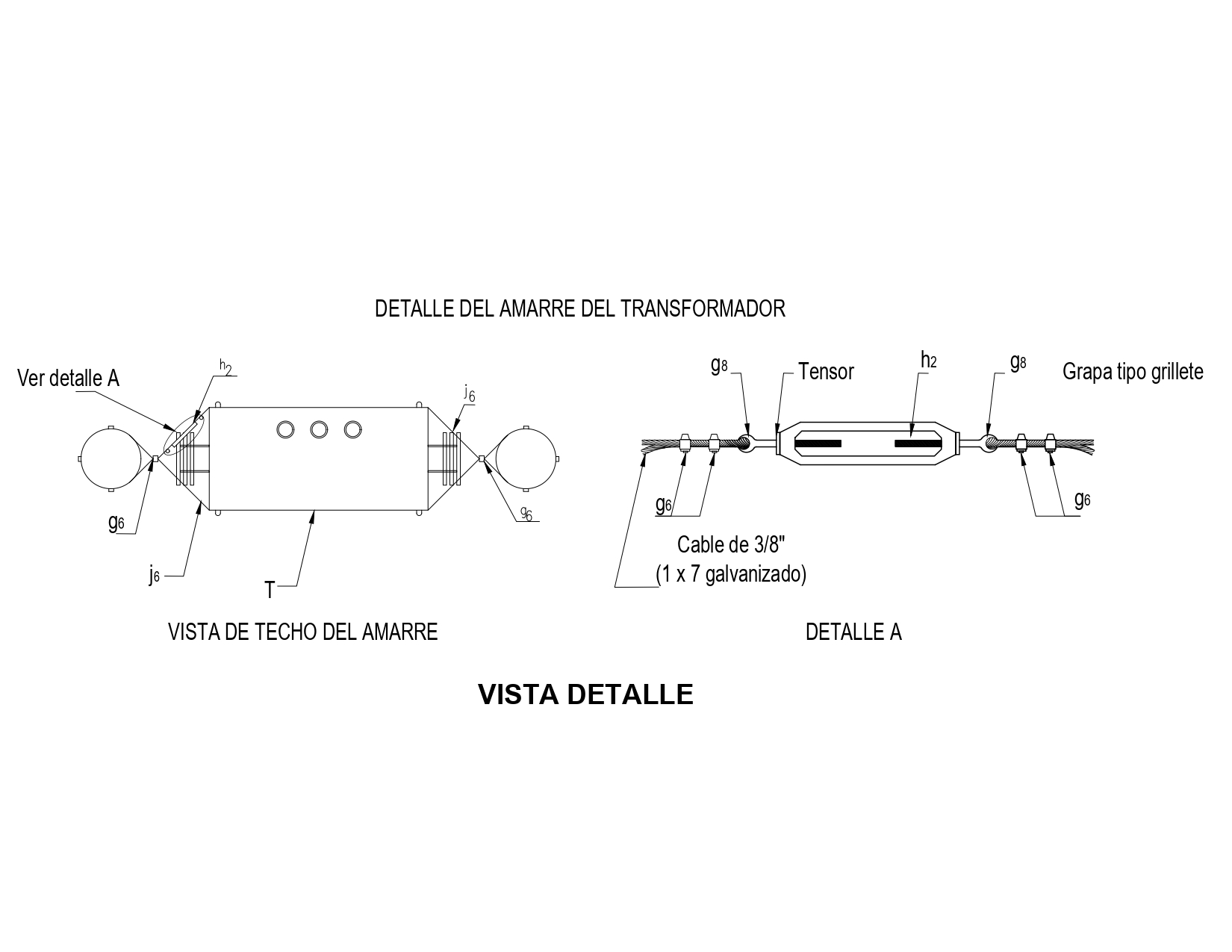

CTU510-1 Montaje tipo H de transformador trifásico de 225 kVA. Circuito tangencial.
- Contenido
LISTA DE MATERIALES
| SÍMB. | CANT. | CÓDIGO | ESP. TÉCNICA | DESCRIPCIÓN |
| a 29 | 3 | 300010 | GSCC010 | Aislador Line Post Compuesto Portaislador 24kV |
| b 1 | 1 | 6762530 | ET832 | Soporte para luminaria horizontal Ø 3/4”x 1.5 m en vías secundarias |
| b 4 | 1 | 163233 | ET925 | Caja para derivación de acometidas. |
| c 19 | 3 | 251506 | ET419 | Cruceta metálica 2,5 m |
| CM 11 | 1 | 280030 | ET933 | Caja para medición inteligente (1) |
| d 1 | 2 | 240080 | ET406 | Diagonal metálica tipo 1 |
| F | 1 | 6762325 | ET810 | Fotocontrol 1000 W / 1800 VA 205 / 305 V, tipo NC |
| f 32 | 3 | 170826 | ET505 | Fusible dual MT (2) |
| f 96 | 3 | 170824 | GSCL004 | Fusible NH 00 63A 400V (2) |
| g 2 | 2 | 274314 | ET354 | Grapa retención aislada para red trenzada de B.T. |
| g 5 | 3 | 251355 | ET352 | Grapa para operar en caliente |
| g 6 | 6 | 6762704 | ET465 | Grapa tipo grillete para cable de 3/8’’ |
| g 8 | 2 | 251367 | ET466 | Guardacabo tipo 3 para cable de 3/8’’ |
| h 1 | 4 | 251380 | ET353 | Tensor de acometidas |
| h 2 | 1 | ET418 | Tensor | |
| h 16 | 2 | 200655 | ET430 | Herraje para soporte de seccionador de B.T. de 400A |
| j´ 3 | 9 | 780351 | ET450 | Hebilla de acero inoxidable 5/8” |
| j 3 | 3 | 780182 | ET450 | Metros de cinta de acero inoxidable 5/8”x0,03” |
| j 6 | 5 | 310410 | ET112 | Metros cable de acero galvanizado 3/8" |
| l 1 | 1 | 6762554 | GSCL005 | Luminaria horizontal de sodio 70 W para vías secundarias (3) |
| n 2 | 1 | 201029 | ET461 | Perno de ojo tipo 2 ( 5/8” x 254 mm ) |
| o 45 | 12 | 310418 | ET121 | Metros de cable desnudo de cobre calibre 4 AWG |
| o 90 | 6 | 330661 | GSCC009 | Metros de cable GSCC009/012 Neutro Auto soportado Al 3x95+54,6 mm 2 |
| P | 3 | 170892 | GSCC016 | DPS 12 kV 10 kA |
| p 6 | 1 | 230957 | GSS002 | Poste de concreto de 12 m 750 kgf (4) |
| r 5 | 2 | 251365 | ET417 | Percha porta aislador de un puesto |
| S | 3 | 170095 | GSCM012 | Cortacircuito de cañuela 100 A 15 kV |
| s 8 | 6 | 170853 | ET511 | Seccionador portafusible para B.T. 400 A |
| s 14 | 2 | 274304 | ET302 | Conector terminal de compresión tipo pala 2 huecos, 4/0AWG (5) |
| S 95 | 3 | ET356 | Conector cuña con estribo 4/0 – 2 AWG (6) | |
| s 141 | 4 | ET306 | Conector de tornillo con chaqueta aislante, tipo 2 (7) | |
| T | 1 | GST001 | Transformador de distribución hasta 225 kVA, peso menor a 800kg, 11 400 V - 208 / 120 V | |
| t 5 | 3 | 251363 | ET456 | Tornillo de carruaje 5/8” x 1 ½” |
| t 10 | 5 | 251364 | ET457 | Tornillo de acero galvanizado 5/8” x 5” |
| t 20 | 8 | Tornillo de bronce para borna terminal | ||
| u | 1 | 200289 | ET492 | SPT Acero Transformador Trifásico |
| z 9 | 2 | 274300 | ET431 | Abrazadera de una salida tipo 4, 200 mm (8) |
| z 14 | 2 | 274311 | ET432 | Abrazadera de dos salidas tipo 4, 200 mm (12) |
| z 17 | 2 | Abrazadera de 180 mm para soporte de luminaria en vías secundarias |
ALTERNATIVAS:
(1) La instalación de la Caja para medición inteligente, es opcional.
(2) Los fusibles en la lista son una referencia, consultar la norma CTU516, para su selección adecuada.
(3) La luminaria que aparece en lista es una referencia, consulte la ET801 para su selección adecuada.
(4) Poste metálico (GSS003) o Poste de Fibra (GSS004).
(5) El conector terminal de compresión tipo pala, que aparece en la lista es una referencia, consulte la ET302, para su selección adecuada.
(6) El conector tipo cuña, que aparece en la lista es una referencia, consulte la ET356, para su selección adecuada.
(7) El conector de tornillo con chaqueta aislante que aparece en la lista es una referencia, consulte la ET306, para su selección adecuada.
(8) La abrazadera de una salida que aparece en la lista es una referencia, consulte la ET431 para su selección adecuada
(9) La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.
NOTAS:
- Está estructura es válida con transformador de 225 kVA y peso menor a 960 kg.
- La separación entre postes a la altura de instalación de las crucetas base del transformador es 1,8 m.
- Consultar la norma CTU516 Diagrama unifilar instalación transformador trifásico.
- La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
- En caso de requerirse puede ser instalado el material CM12 Caja cubierta para CT´s, de la ET914.
- La altura de colocación de la percha porta aislador de un puesto (r5) para sujetar las acometidas debe permitir cumplir con las alturas de las acometidas sobre el piso en vías y en las fachadas de las viviendas.
