LAR283 Línea rural 13,2 – 11,4 kV montaje de reconectador en línea

  • Contenido

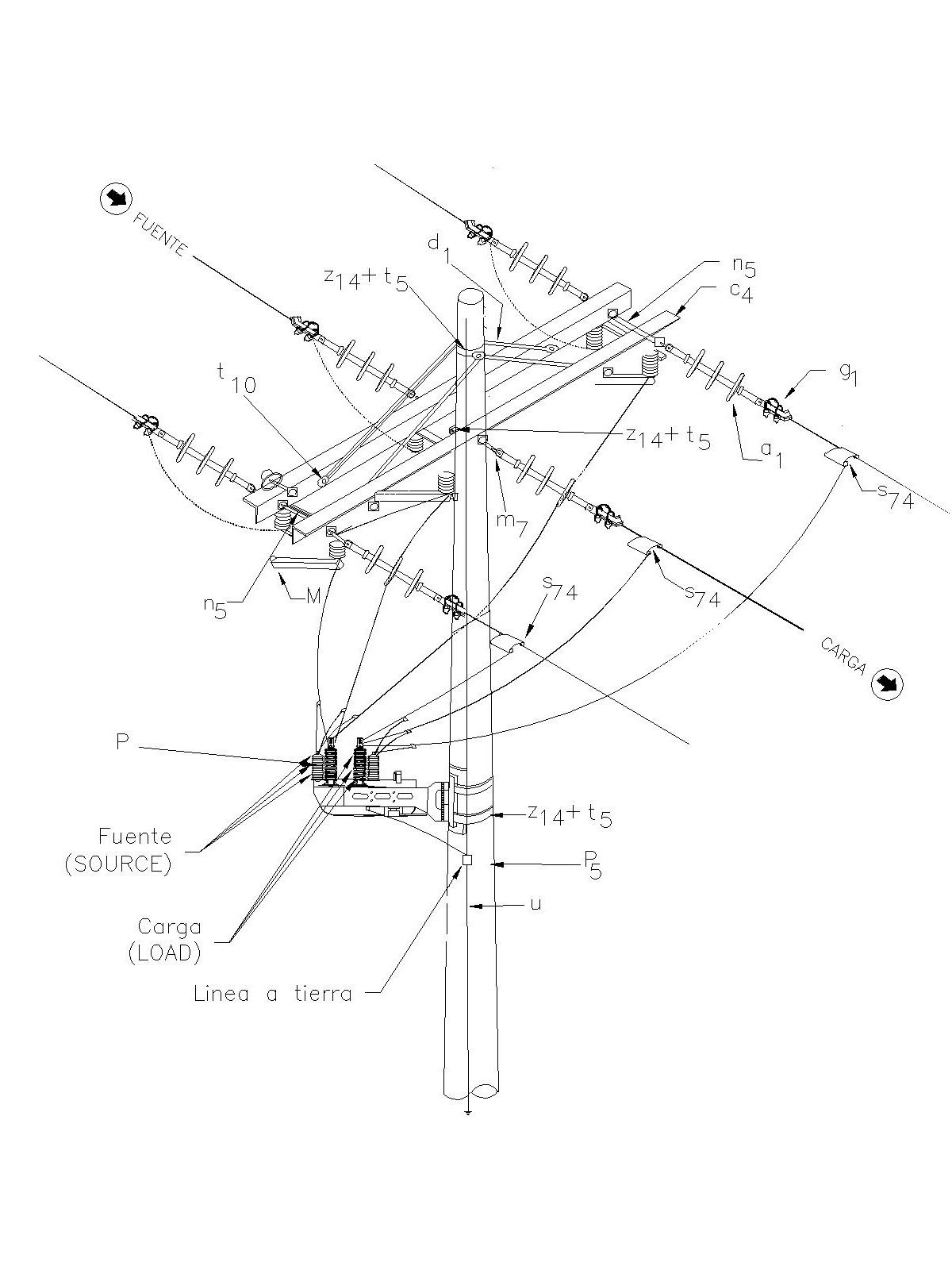

LISTA DE MATERIALES
SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 1 12300013GSCC010Aislador Suspensión Compuesto 24 kV
c 19 2251506ET419Cruceta metálica de  2,5 m
d 1 4240083ET405 Diagonal metálica en varilla tipo 1
g 1 6251388ET350 Grapa terminal tipo recta para cables entre 25-63mm2
M3140995E-MT-006 Seccionador monopolar 400 A – 15 kV tipo cuchilla
m 7 3251362ET454 Tuerca de ojo alargado 5/8"
n 5 3201013ET461 Perno de ojo tipo 5 (5/8" x 545 mm )
P3170892GSC016DPS - Descargadores de sobretensión de óxido metálico 12 kV 10 kA
p 5 1230966GSS002GSS002 Poste de concreto (1)
R 2 1141942GSCM013 Reconectador (13,2 / 11,4 kV )
s 74 3274318ET356 Conector tipo cuña P=120 D=120mm 2  o 4/0 – 4/0 AWG
t 54251363

ET456

Tornillo de carruaje 5/8" x 1 1/2"
t 10 4251364ET457 Tornillo de acero galvanizado 5/8" x 5"
t 11 1251562ET457 Tornillo de acero galvanizado 5/8" x 8" (2)
u1200290ET492 Kit puesta a tierra  MT en acero inoxidable
z 14 2274311ET432 Abrazadera de dos salidas tipo 4, 200 mm




ALTERNATIVAS:
(1) Poste metálico de 12 m GSS003  para zonas de difícil acceso. El poste que aparece en la lista es una referencia, consulte la norma LA010 para su utilización.




NOTAS:

  • Todos los terminales a tierra (Reconectador y tablero de control) deben ser conectados y aterrizados de acuerdo con las recomendaciones de los fabricantes.
  • Los descargadores de sobretensiones, tanto del lado de carga como del lado de la fuente se deben colocar en la misma estructura.
  • Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
  • En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde de la cima la distancia necesaria para su correcta instalación.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • Las abrazaderas son una referencia se debe ajustar la misma al diámetro específico del poste.

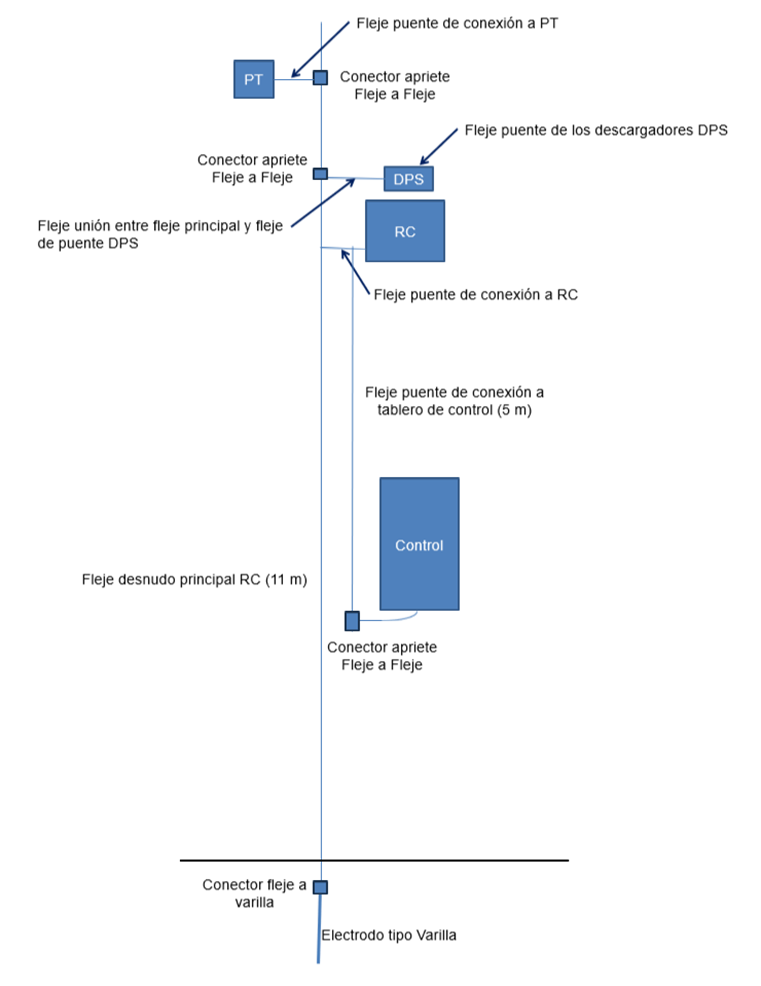

Diagrama de instalación de kit de puesta a tierra



Notas.

  • Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
  • En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.
  • La abrazadera es una referencia, deberá seleccionarse acorde al diámetro del poste.
