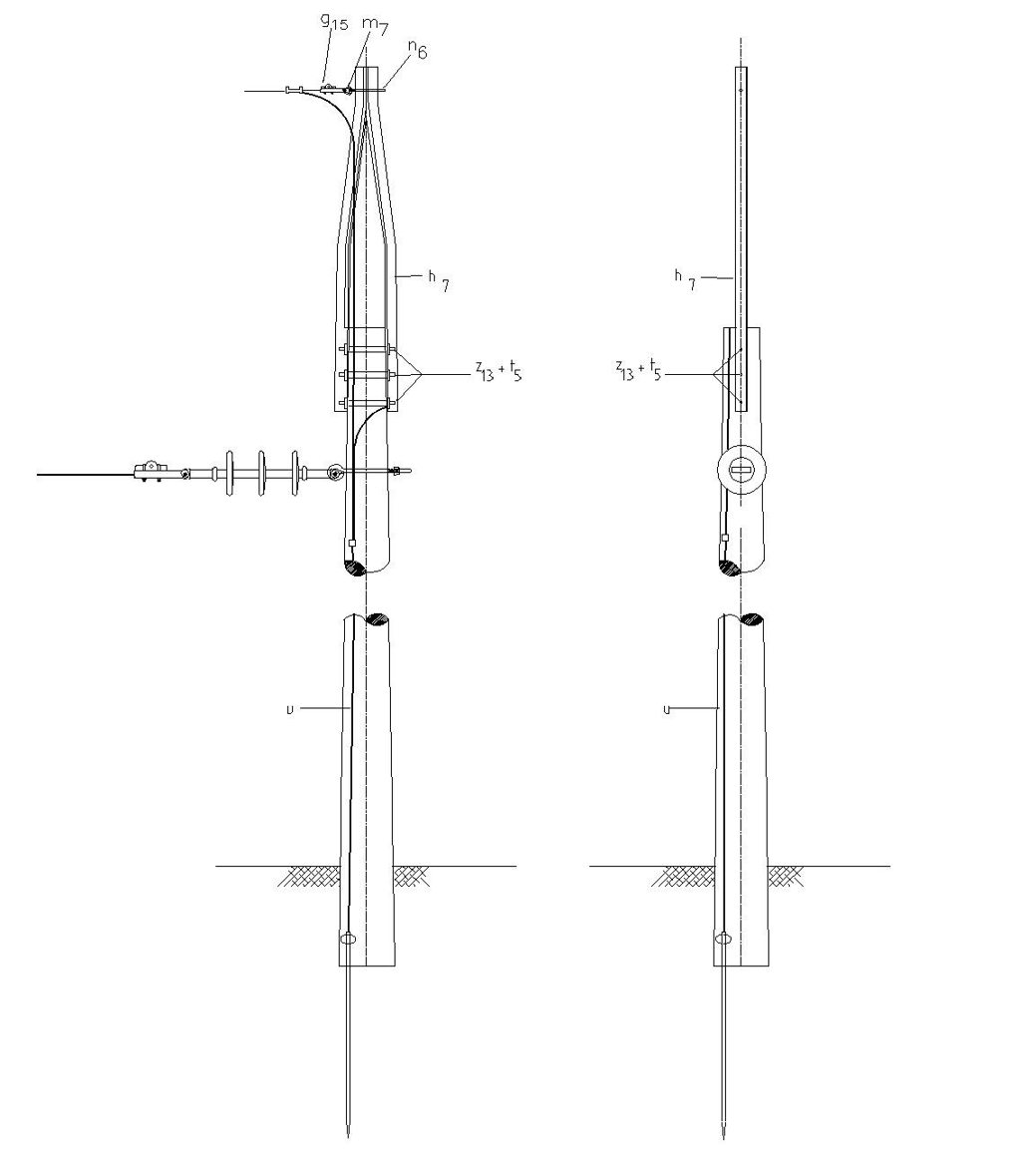

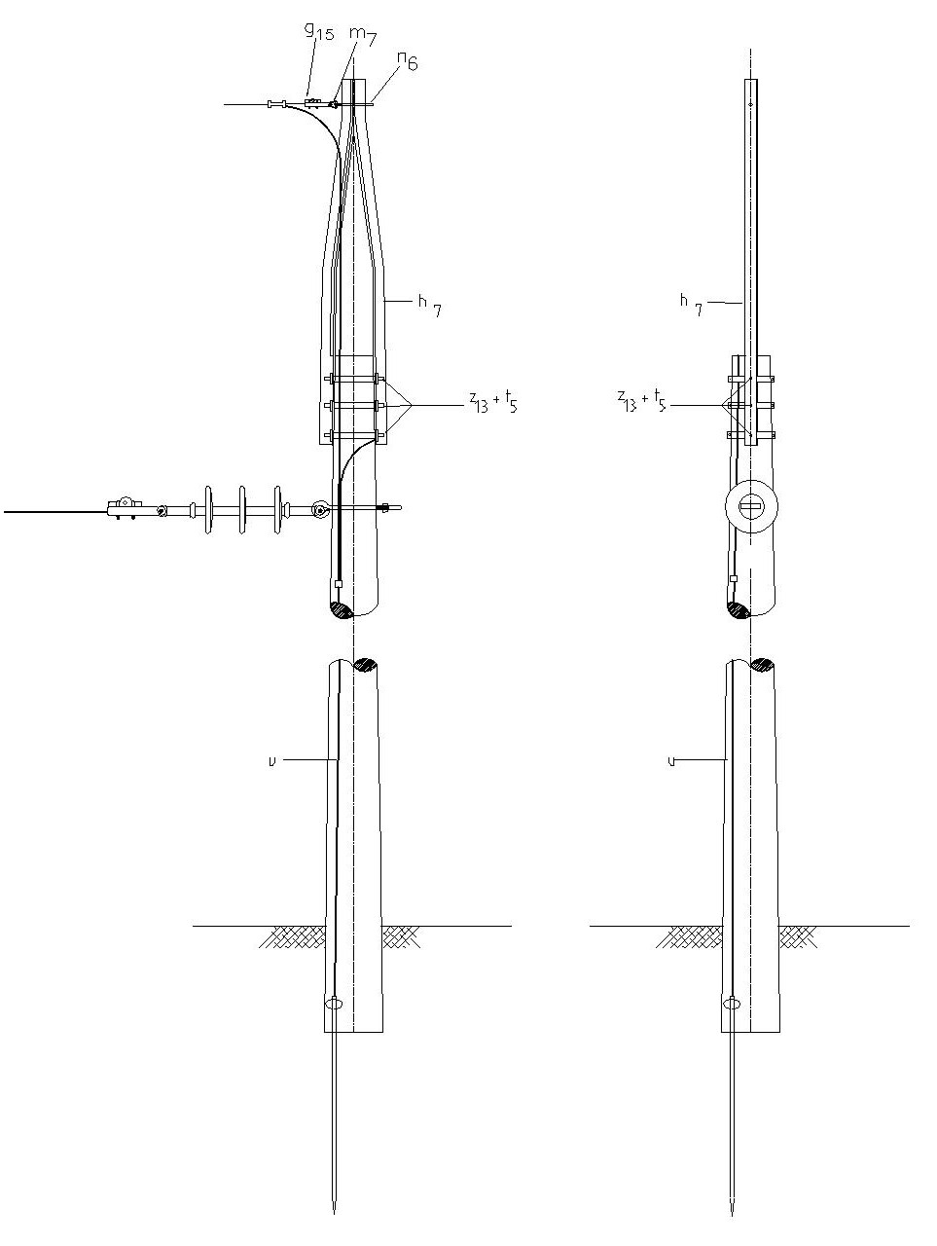

LAR402 Montaje de cable de guarda en estructura terminal

  • Contenido











LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g 15 1200636ET350 Grapa terminal tipo recto para cable de acero 3/8”
h 7 1251562ET410 Bayoneta retención 2.5” x 1/4” 1.5m doble
m 7 1251362ET454 Tuerca de ojo alargado 5/8”
n 6 1201021ET461 Perno de ojo (5/8” x 710 mm )
t 5 6251363ET456 Tornillo de carruaje 5/8” x 1 ½”
u1 ET492 SPT Acero para cable guarda
z13 3274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (1)



Alternativas.

  1. Abrazaderas de dos salidas  La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.


DATOS ADICIONALES
Revisión #

3
