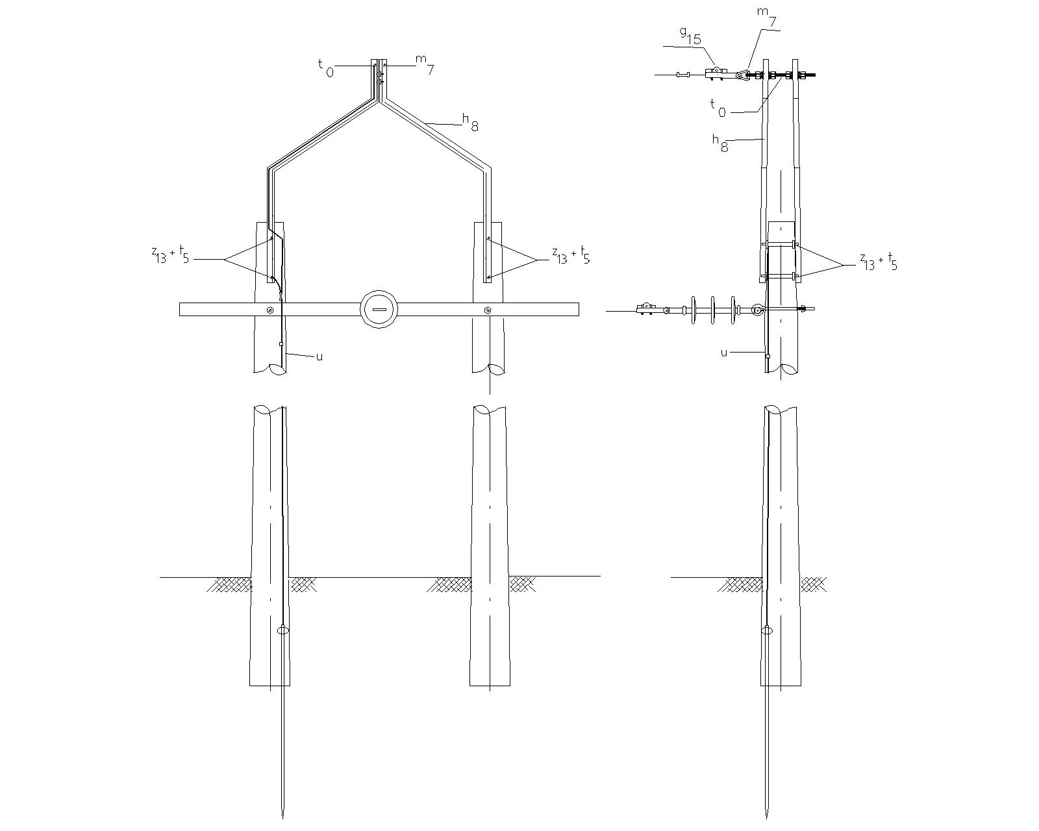

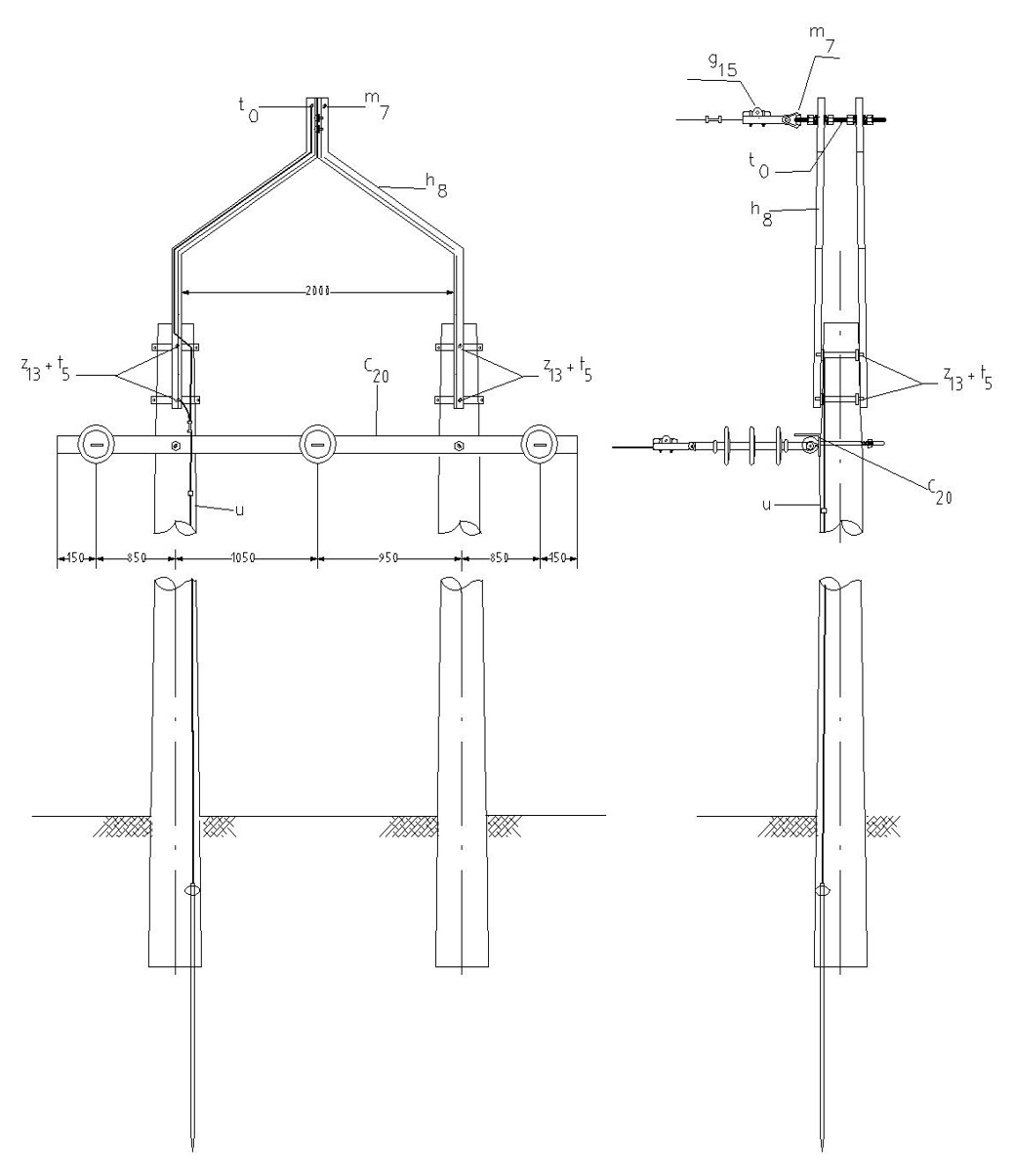

LAR403 Montaje de cable de guarda en estructura terminal en H

  • Contenido






LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g 15 1200636ET350 Grapa tipo recto para Cable de Acero 3/8”
h 8 2251561ET411 Bayoneta doble poste 3" x 1/4" x 1.54 m (ver nota)
m 7 1251362ET454 Tuerca de ojo alargado de 5/8”
t 0 1251385ET455 Espárrago Acero 5/8" X 10"
t 5 8251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1  SPT Acero Cable de Guarda
z13 4274312ET432 Abrazadera de dos salidas tipo 3, 180 mm (1)




Alternativas.

  1. Abrazaderas de dos salidas  La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • El uso de está bayoneta o de la bayoneta en un solo poste depende del proyecto específico


DATOS ADICIONALES
Revisión #

3

Fecha de entrada en vigencia
