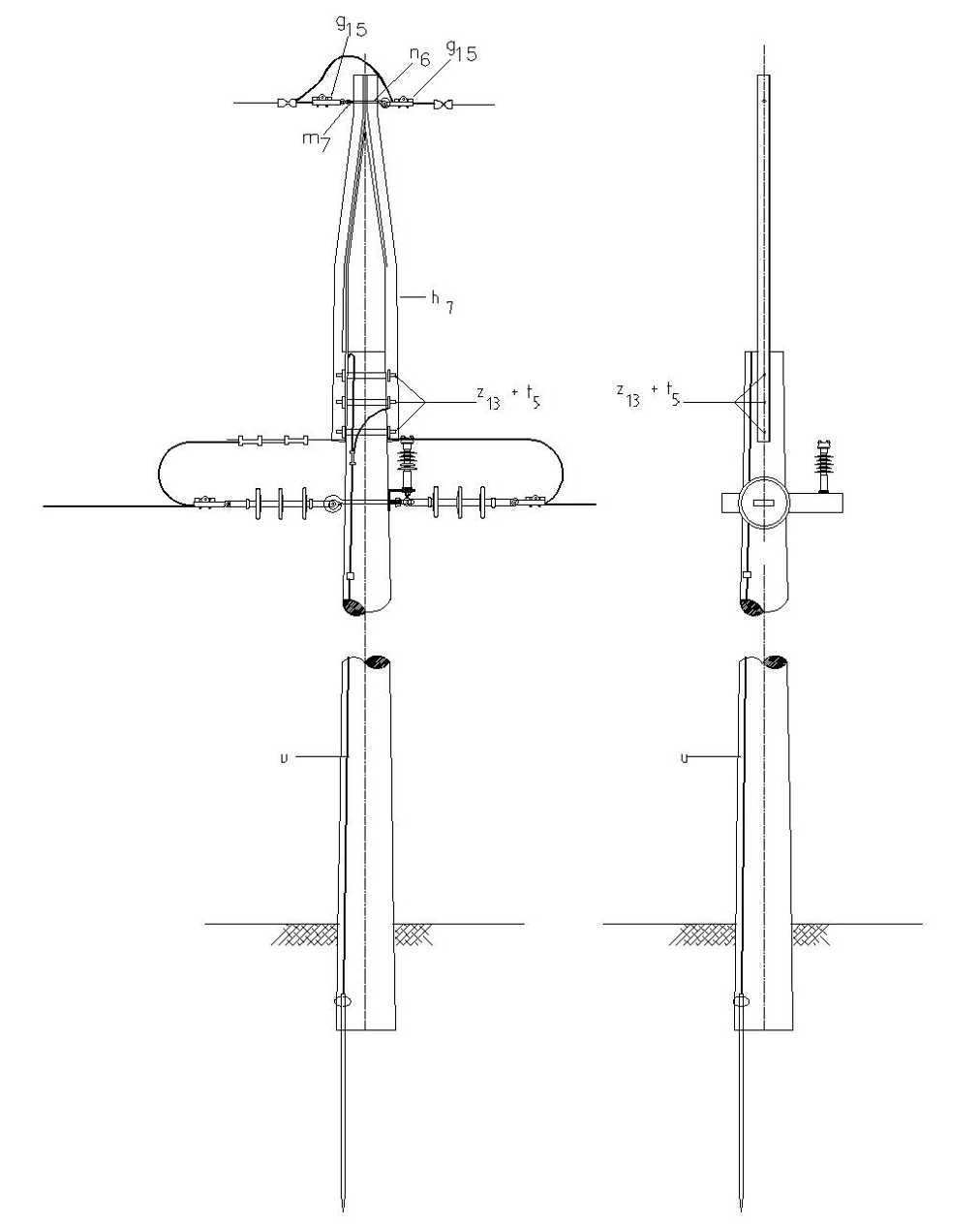

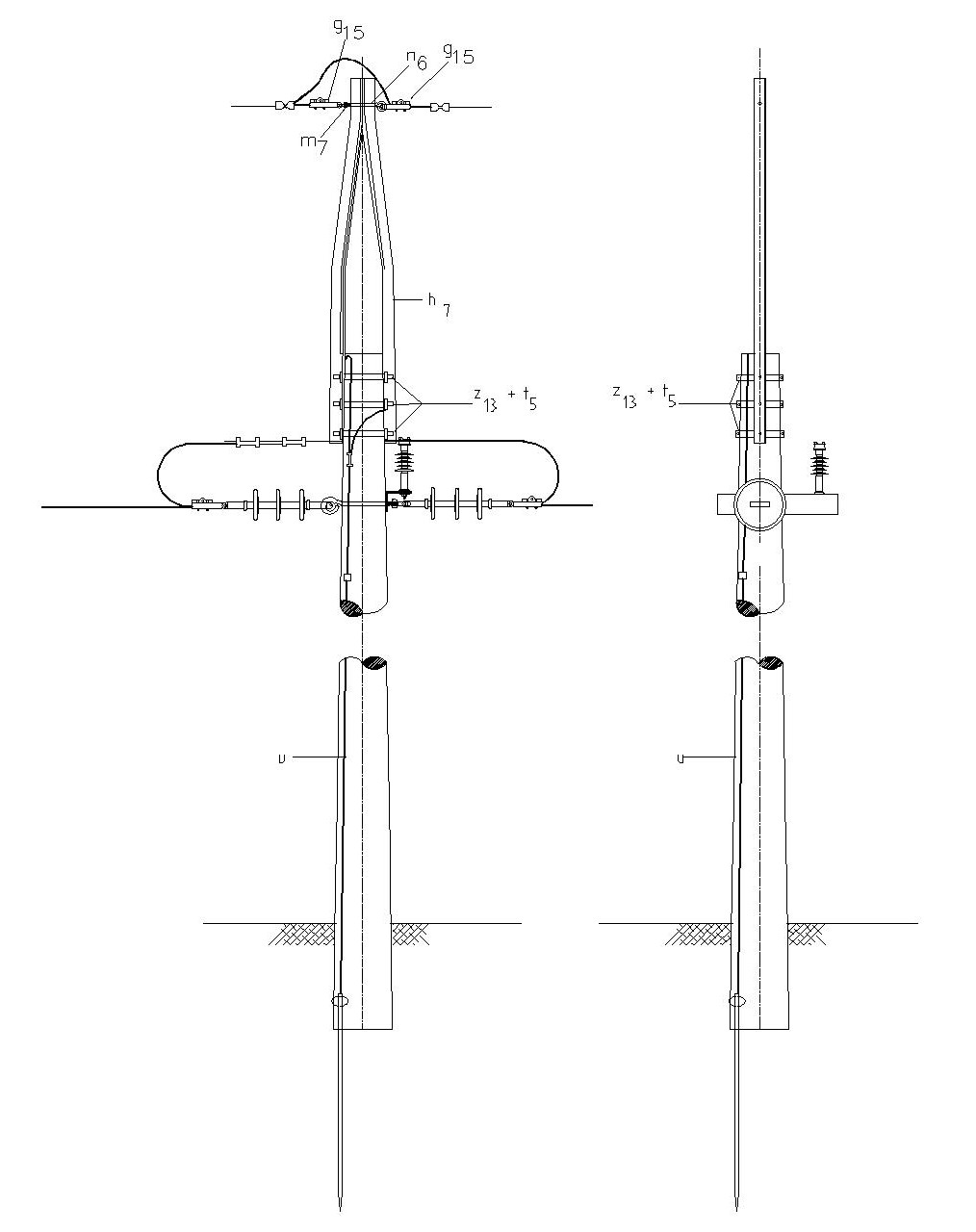

LAR406 Montaje de cable de guarda en estructuras de retención

  • Contenido

















LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g  152200636ET350 Grapa Tipo Recto para Cable de Acero 3/8
h 7 1251562ET410 Bayoneta Retención 2.5" x 1/4" x 1,5 m Doble
m 7 1251362ET454 Tuerca de ojo alargado de 5/8”
n 6 1201021ET461 Perno de ojo (5/8” x 70 mm )
t  56251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1 ET492 SPT Acero Cable de Guarda

t 13

3

274312

ET432

Abrazadera de dos salidas tipo 3, 180 mm (1)




Alternativas.

1)    Abrazaderas de dos salidas. La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido



DATOS ADICIONALES
Revisión #

3

Fecha de entrada en vigencia
