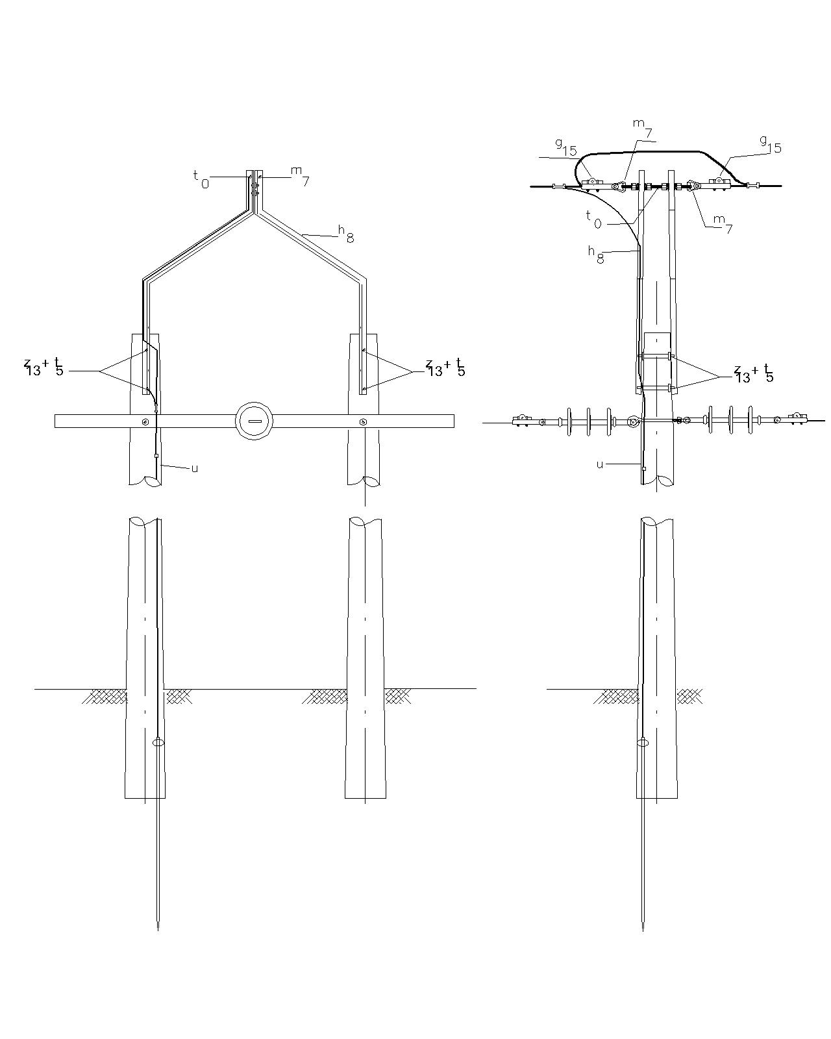

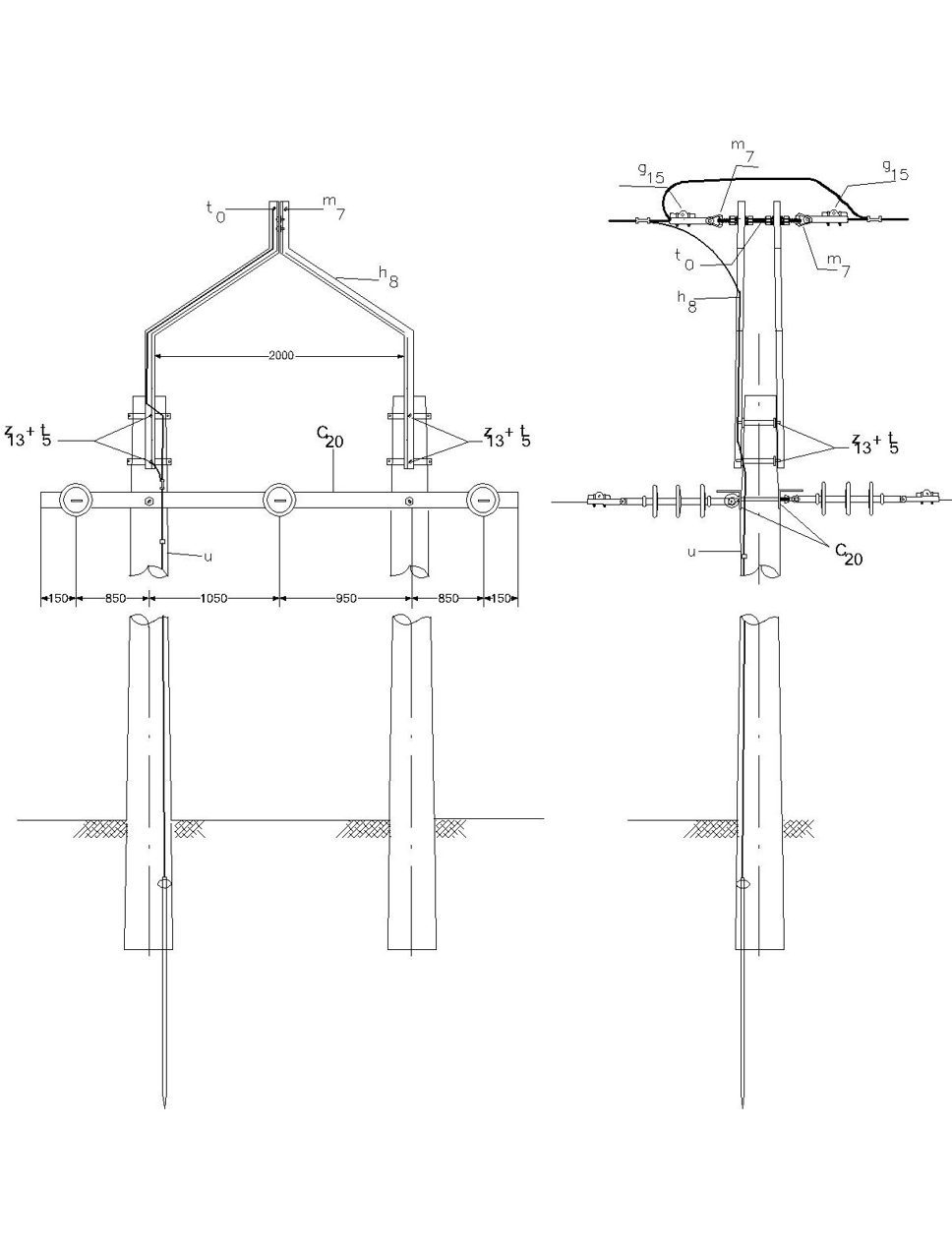

LAR409 Montaje de cable de guarda en estructuras de retención en H

  • Contenido








LISTA DE MATERIALES


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
g 15 2200636ET350 Grapa tipo recto para Cable Acero 3/8”
h 8 2251561ET411 Bayoneta doble poste 3" x 1/4 " x 1.54 m
m 7 2251362ET454 Tuerca de ojo alargado de 5/8”
t 0 1251385ET455 Espárrago de 5/8” x 8”
t 5 8251363ET456 Tornillo de carruaje 5/8" x 1 ½”
u1 ET492 SPT Acero Cable de Guarda

t 13

4

274312

ET432

Abrazadera de dos salidas tipo 3, 180 mm (1)


Alternativas.

1)    Abrazaderas de dos salidas. La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.



Notas:

  • En caso de que en el poste se instale un equipo como Reconectador (RC) o Seccionalizador (SZ) tener en cuenta desplazar desde la cima la distancia necesaria para instalar la Bayoneta.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • El uso de está bayoneta o de la bayoneta en un solo poste depende del proyecto específico
