LA510 Linea 13,2 – 11,4 kV montaje de reconectador

  • Contenido

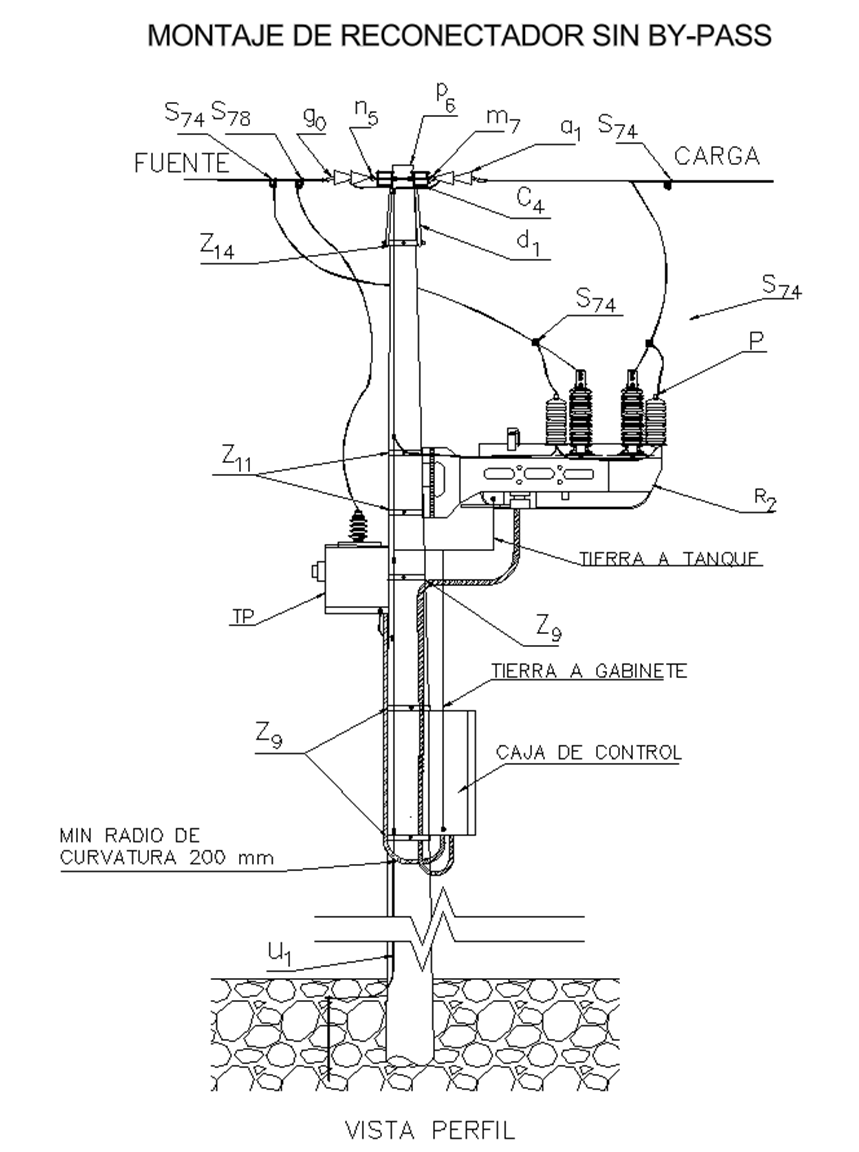

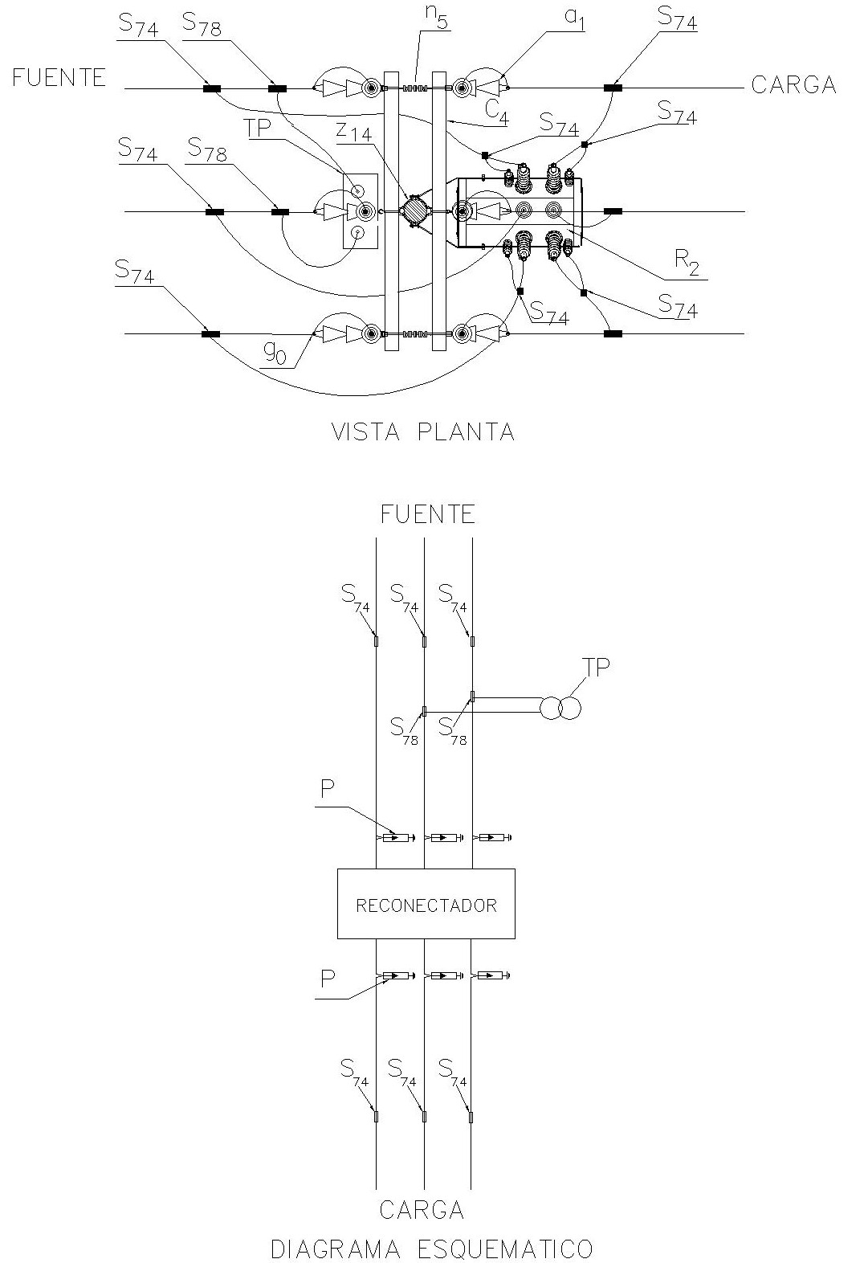

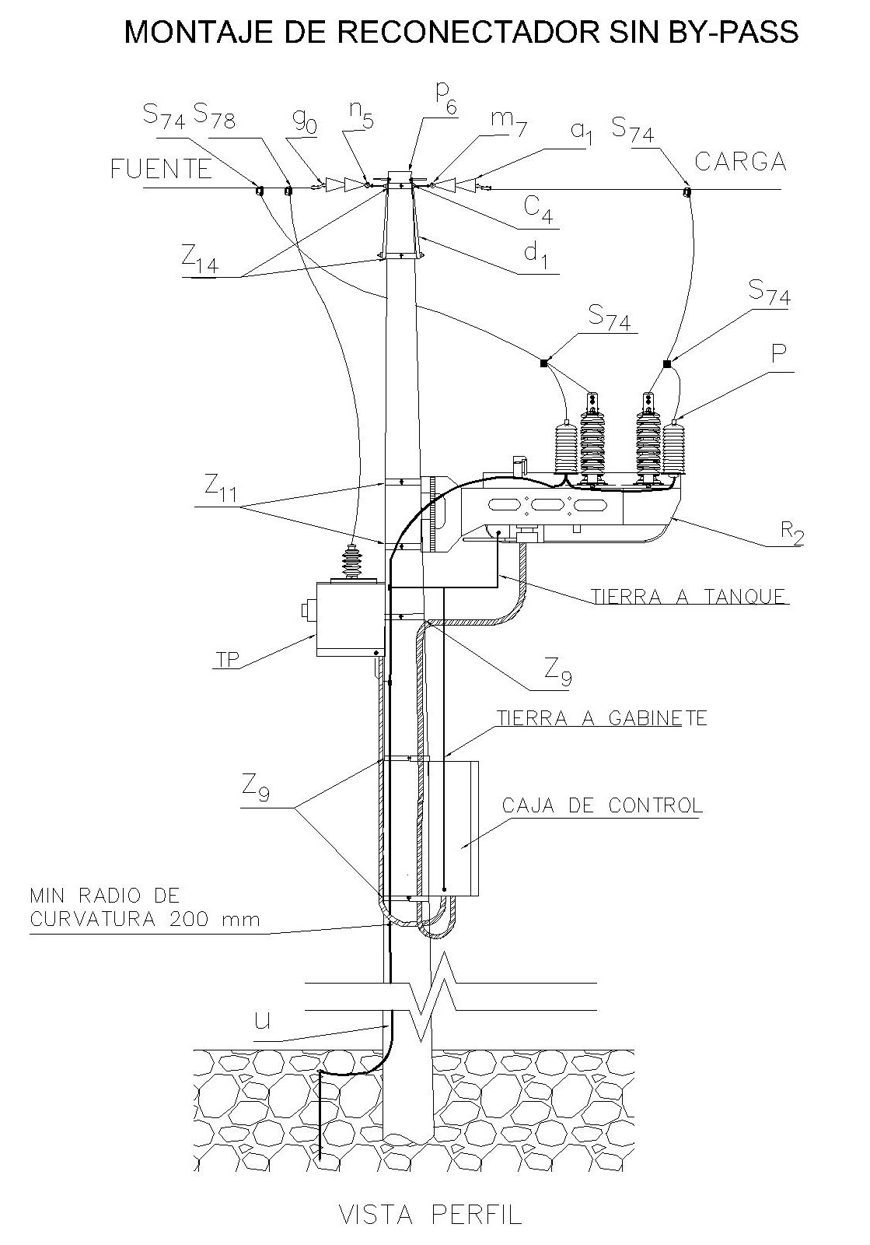

MONTAJE DE RECONECTADOR SIN BY-PASS









LISTADO DE MATERIALES

SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 1 6 6762327 E-MT-011 Aislador de suspensión ANSI 52-1 (1)
c 4 2 6762481 ET401 Cruceta de madera inmunizada de 2,5 m
d 1 4 6762466 ET405 Diagonal metálica en varilla tipo 1
g 0 6 6762316 ET350 Grapa terminal tipo recto para cables entre 6 AWG – 3/0 AWG
m 7 3 6762209 ET454 Tuerca de ojo alargada 5/8”
n 5 3 6762181 ET461 Perno de ojo tipo 5 ( 5/8” x 545 mm)
o 45 10 6762340 ET121 Metros de cable desnudo de cobre calibre 4 AWG
7 6769253 ET119 Cable multiconductor 2x12 AWG
P 6 6781248 E-MT-031 DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA
p 6 1 6762467 ET201 Poste Concreto 12 m, 1050 kg
R 2 1 6764357 E-MT-004 Reconectador (13,2 / 11,4 kV)
s 74 6 6762362 ET356 Conector tipo cuña P=120 D120 mm² o 4/0-4/0 AWG
s 78 2 6762444 ET356 Conector tipo cuña P=95 D=25 mm²(4/0 AWG /4 AWG)
t 2 2 6762255 ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 10 6762212 ET456 Tornillo de carruaje 5/8” x 1 1/2”
t 10 14 6762213 ET457 Tornillo de acero galvanizado 5/8” x 5”
t 12 4 6801240 ET457 Tornillo de acero galvanizado 5/8" x 10"
t 15 10 6762299 ET457 Tornillo de acero galvanizado 1/2" x 6"
TP 1 ET923 Transformador de potencial
u 1 1 6790991 ET492 Kit puesta a tierra MT en acero inoxidable
Z 9 3 6762237 ET431 Abrazadera de una salida tipo 4 – 200 mm
Z 11 2 6764090 ET438 Abrazadera 1 salida, 3" x 1/4" 200 mm
Z 14 1 6762313 ET432 Abrazadera de dos salidas tipo 4 – 200 mm
35 6779600 E-MT-010 Metros de cable AAAC 100 mm 2 semiaislado 15 kV
8 6762416 ET356 Cartucho azul para herramienta de Cuña

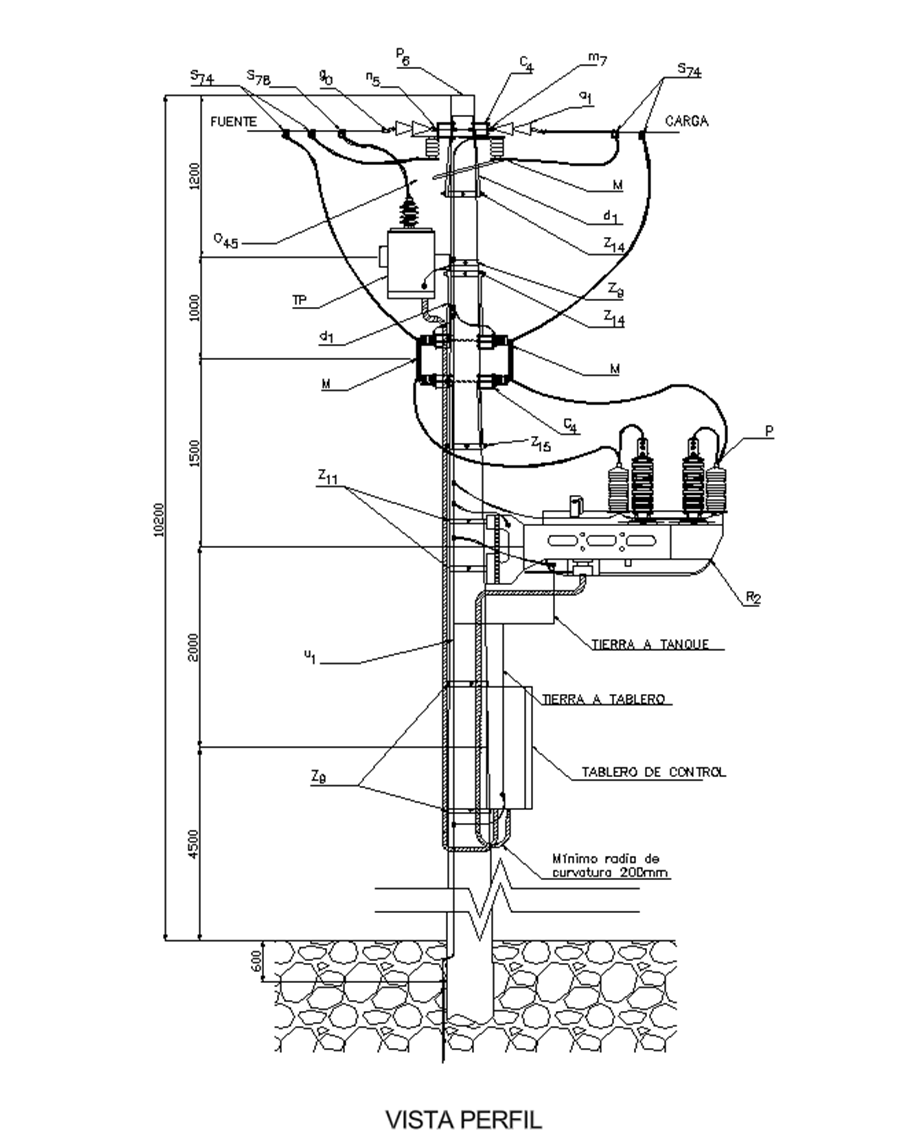

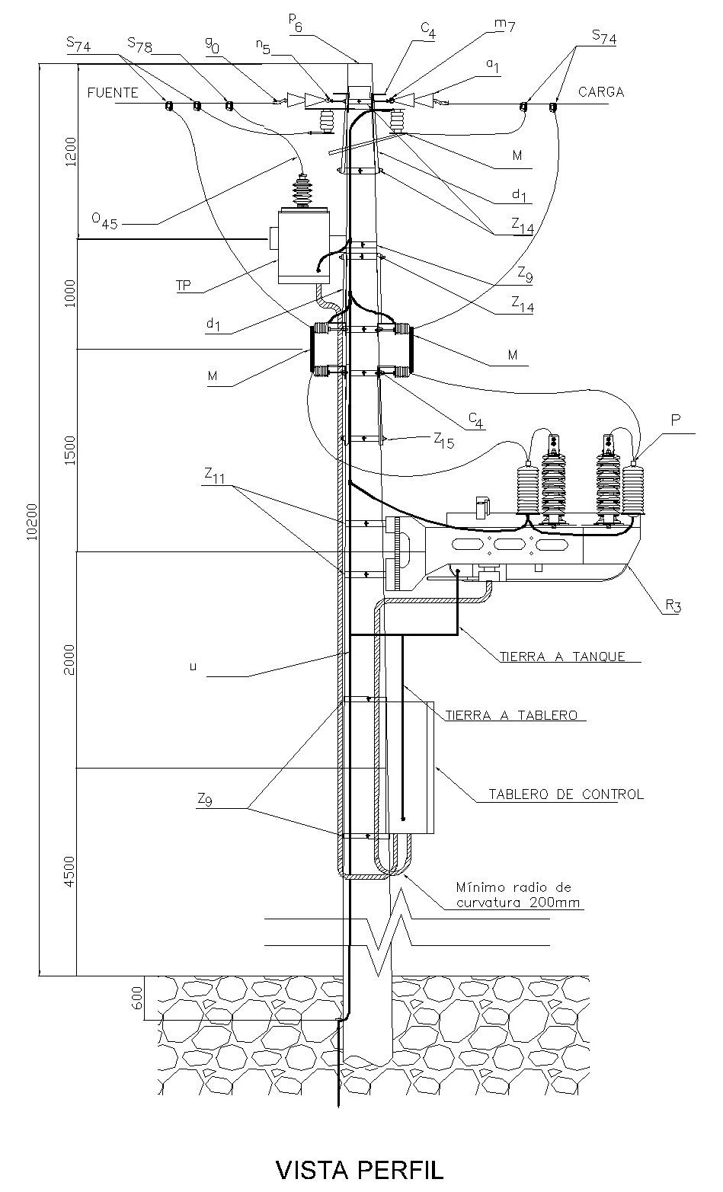

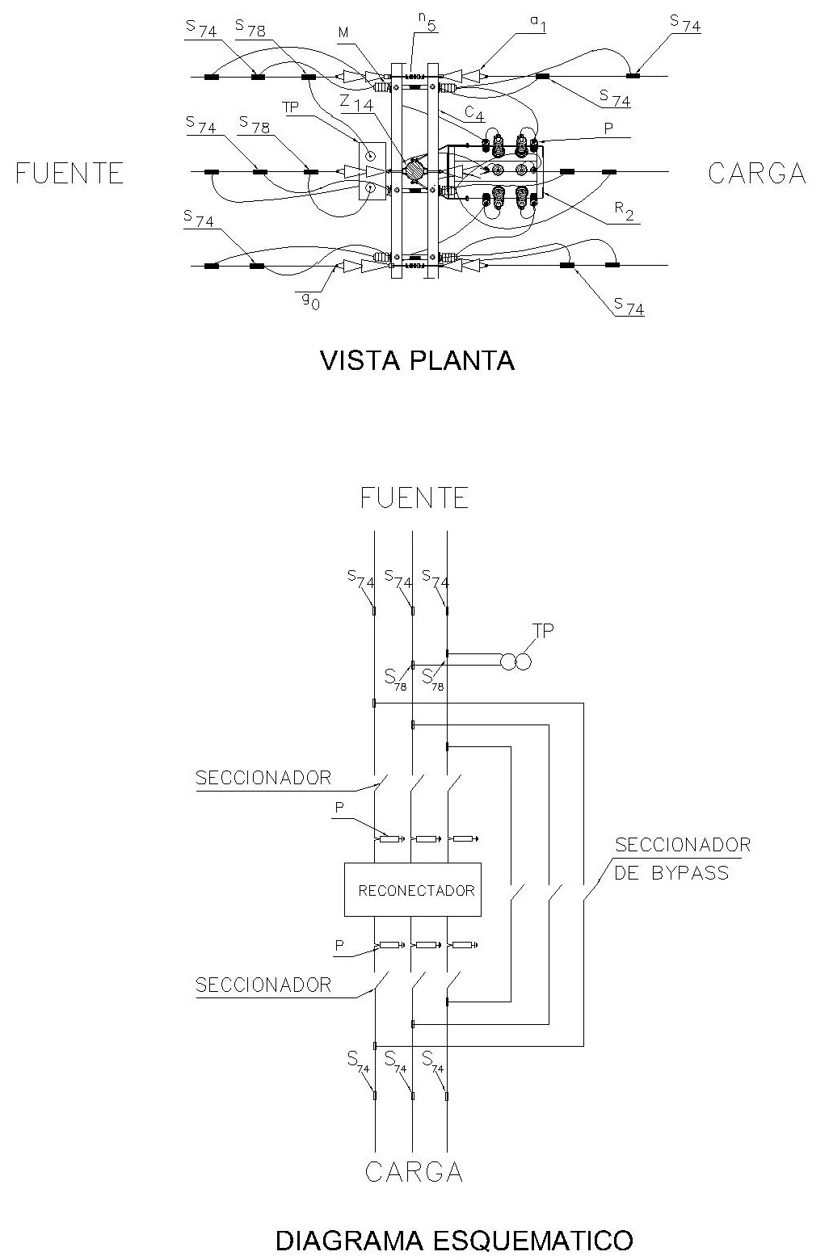

MONTAJE DE RECONECTADOR CON SECCIONADORES MONOPOLARES PARA ENTRADA - SALIDA Y BY - PASS





LISTADO DE MATERIALES

SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 1 6 6762327 E-MT-011 Aislador de suspensión ANSI 52-1 (1)
c 4 6 6762481 ET401 Cruceta de madera inmunizada de 2,5 m
d 1 12 6762466 ET405 Diagonal metálica en varilla tipo 1
g 0 6 6762316 ET350 Grapa terminal tipo recto para cables entre 6 AWG – 3/0 AWG
M 9 6762301 E-MT-006 Desconectador cuchillo monofásico 400 A – 15 kV
m 7 3 6762209 ET454 Tuerca de ojo alargada 5/8”
n 5 3 6762181 ET461 Perno de ojo tipo 5 ( 5/8 x 545 mm)
o 45 25 6762340 ET121 Metros de cable desnudo de cobre calibre 4 AWG
7 6769253 ET119 Cable multiconductor 2x12 AWG
P 6 6781248 E-MT-031 DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA
p 6 1 6762467 ET201 Poste Concreto 12 m, 1050 kg
R 2 1 6764357 E-MT-004 Reconectador (13.2 / 11.4 kV)
s 74 12 6762362 ET356 Conector tipo cuña P=120 D120 mm² o 4/0-4/0 AWG
s 78 2 6762444 ET356 Conector tipo cuña P=95 D=25 mm²(4/0 AWG /4 AWG)
t 2 2 6762255 ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 14 6762212 ET456 Tornillo de carruaje 5/8” x 1 1/2”
t 10 12 6762213 ET457 Tornillo de acero galvanizado 5/8” x 5”
t 12 4 6801240 ET457 Tornillo de acero galvanizado 5/8" x 10"
t 15 10 6762299 ET457 Tornillo de acero galvanizado 1/2" x 6"
TP 1 ET923 Transformador de potencial
u 1 1 6790991 ET492 Kit puesta a tierra MT en acero inoxidable
Z 9 4 6762237 ET431 Abrazadera de una salida tipo 4 – 200 mm
Z 11 2 6764090 ET438 Abrazadera 1 salida, 3" x 1/4" 200 mm
Z 14 1 6762313 ET432 Abrazadera de dos salidas tipo 4 – 200 mm
Z 15 1 6762308 ET432 Abrazadera 2 salida, 1 1/2" x 1/4" 250 mm
35 6779600 E-MT-010 Metros de cable AAAC 100 mm 2 semiaislado 15 KV
14 6762416 ET356 Cartucho azul para herramienta de Cuña

ALTERNATIVAS:
(1) Aislador polimérico de suspensión 15 kV horquilla-ojo (6762292).

NOTAS:

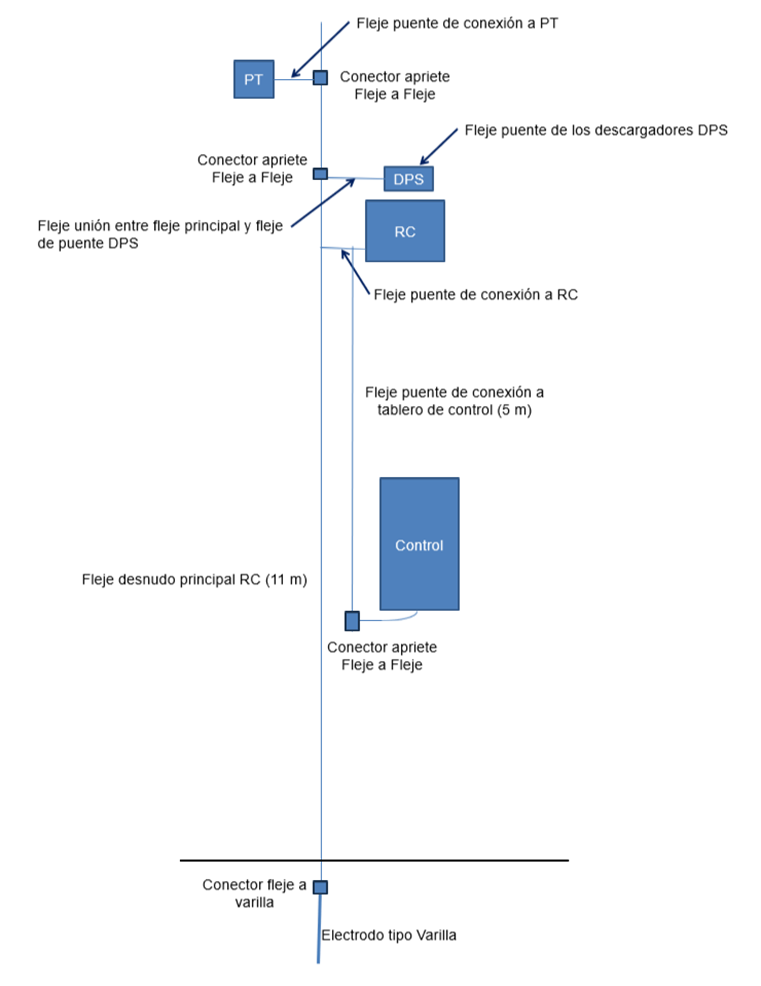

  • Todos los terminales de tierra (reconectador, tablero de control, descargadores de sobre tensión y el TP) deben ser conectados y aterrizados a un mismo punto.
  • Los descargadores de sobretensiones para líneas de 11,4 kV y 13,2 kV serán de óxido metálico 12 kV, 10 kA.
  • Para 13,2 kV, la relación de transformación del TP es 13,2 kV – 120 V según tensión de la red.
  • El TP debe energizarse del lado de la fuente.
  • Se debe hacer la verificación del sistema de puesta a tierra, siguiendo las recomendaciones de la LA400 y LAR400

RECOMENDACIONES DEL FABRICANTE “NOJA” PARA SU INSTALACIÓN:
  • Garantizar la estanqueidad IP65 de la caja de control manteniendo los empaques y utilizando prensaestopas en los cables de alimentación.
  • Mantener cerrada la puerta de la caja de control para evitar ingreso de agua que afecte los componentes.
  • Emplear filtros de RFI tipo ferritas en acopladores ópticos en los cables de comunicación. El cable debe ser apantallado y aterrizado en un solo extremo, es decir, en el Reconectador.
  • El conductor de cobre para puesta a tierra debe ser mínimo 35 mm 2 (2 AWG).
  • La resistencia de puesta a tierra debe ser menor a 10 Ohmios.
  • El conductor para puesta a tierra de la caja de control debe ser lo más corta y firme posible (menor a 1,5 m). No se aceptan empalmes en los conductores.
  • Debe existir una distancia mínima de 20 cm entre el cable de control y el conductor de puesta a tierra. En lo posible por lados opuestos debe asegurarse el cable de control al poste.
  • Cuando el punto de aterrizaje no tenga conector, se utilizará borne terminal tipo ojo o conector adecuado. No se aceptan conexiones entorchadas.
DATOS ADICIONALES
Revisión #

1

Fecha de entrada en vigencia
