LA510 Linea 13,2 – 11,4 kV montaje de reconectador

  • Contenido











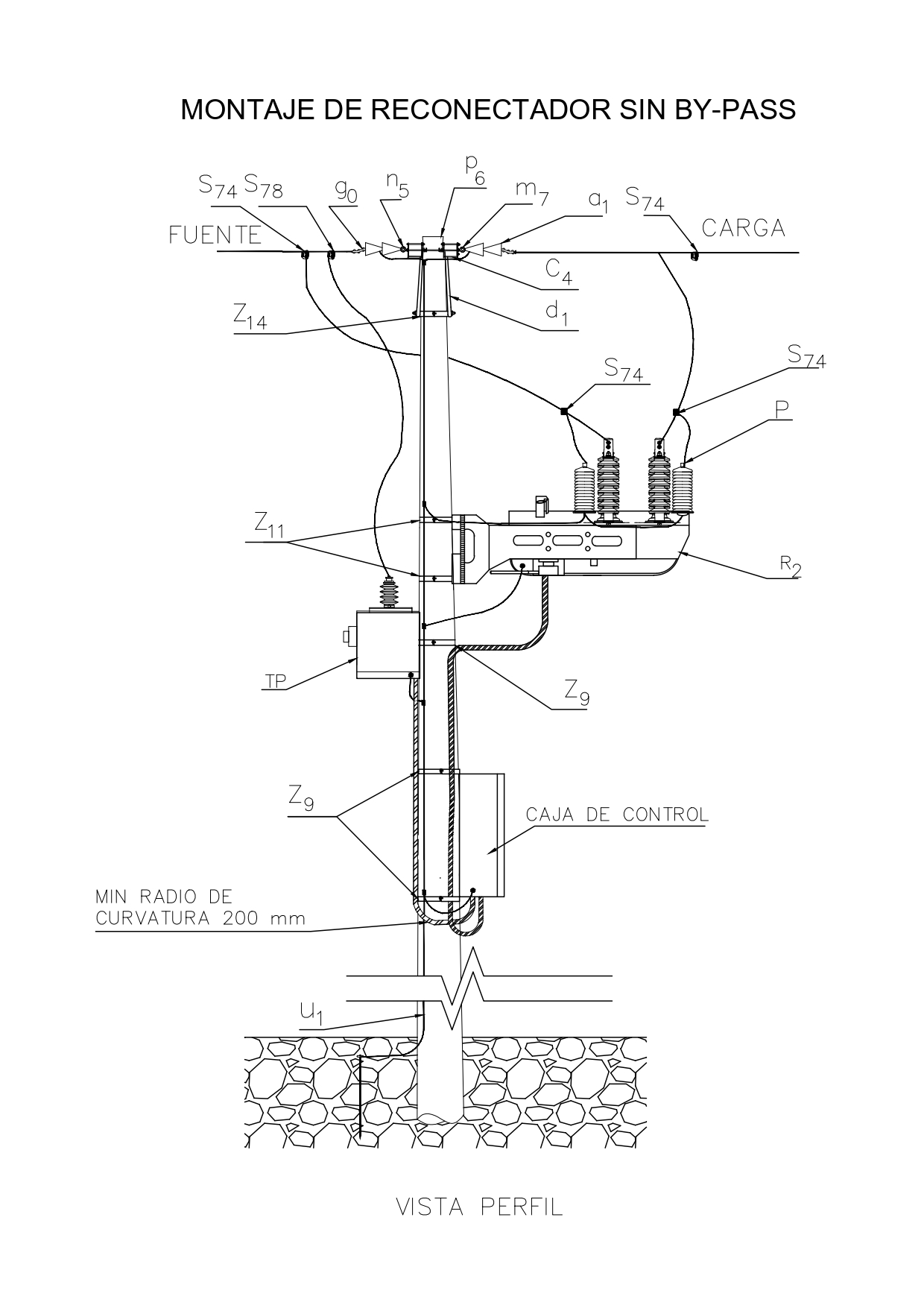

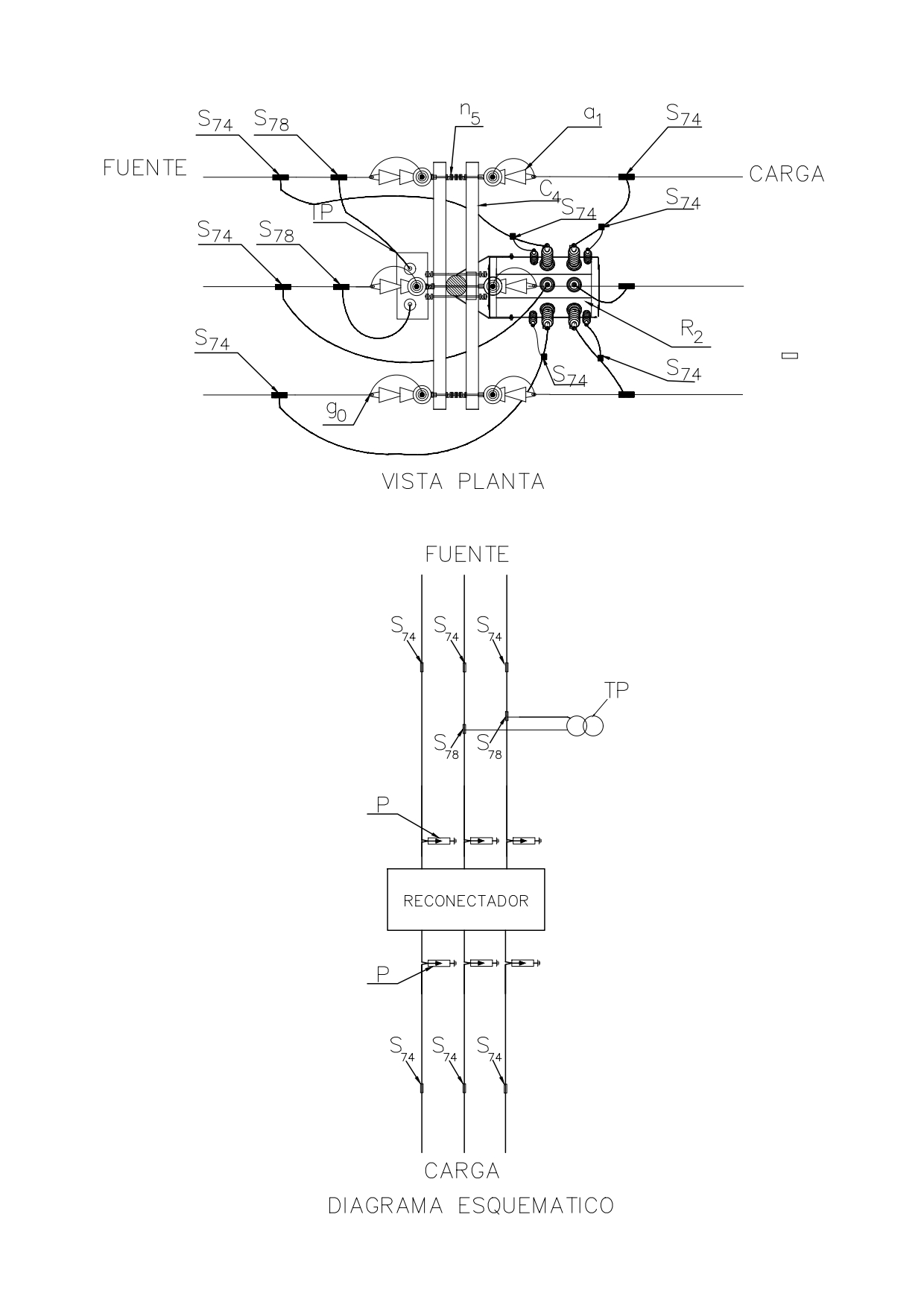

LISTADO DE MATERIALES

SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a 1 6300013GSCC010Aislador Suspensión Compuesto 24 kV
c19 2251506ET419Cruceta metálica  de 2,5 m
d 1 4240083ET405 Diagonal metálica en varilla tipo 1
g 0 6251388ET350 Grapa terminal tipo recta para cables entre 25-63 mm²
m 7 3251362ET454 Tuerca de ojo alargada 5/8”
n 5 3201013ET461 Perno de ojo tipo 5 ( 5/8” x 545 mm)
o 45 10310418ET121 Metros de cable desnudo de cobre calibre 4 AWG
 7330608GSCC028Cable multiconductor 2x12 AWG
P6170892GSCC016DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA
p 6 1230966GSS002Poste Concreto 12 m, 1050 kg
R 2 1141942GSCM013MV AUTOMATIC CIRCUIT RECLOSERS (13,2 / 11,4 kV)
s 74 10274318ET356 Conector tipo cuña P=120 D120 mm² o 4/0-4/0 AWG
s 78 2274332ET356 Conector tipo cuña P=95 D=25 mm²(4/0 AWG /4 AWG)
t 2 2251353ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 10251363ET456 Tornillo de carruaje 5/8” x 1 1/2”
t 10 14251364ET457 Tornillo de acero galvanizado 5/8” x 5”
t 12 4251552ET457 Tornillo de acero galvanizado 5/8" x 10"
t 15 10251377ET457 Tornillo de acero galvanizado 1/2" x 6"
TP1 ET923 Transformador de potencial
u 11200290ET492Kit puesta a tierra MT en acero inoxidable
Z 9 3274300ET431 Abrazadera de una salida tipo 4 – 200 mm
Z 11 2274415ET438 Abrazadera 1 salida, 3" x 1/4" 200 mm
Z 14 1274311ET432 Abrazadera de dos salidas tipo 4 – 200 mm
 35330015GSCC021Cable AAC 95 mm² semiaislado 15 kV
 8274331ET356 Cartucho azul para herramienta de Cuña





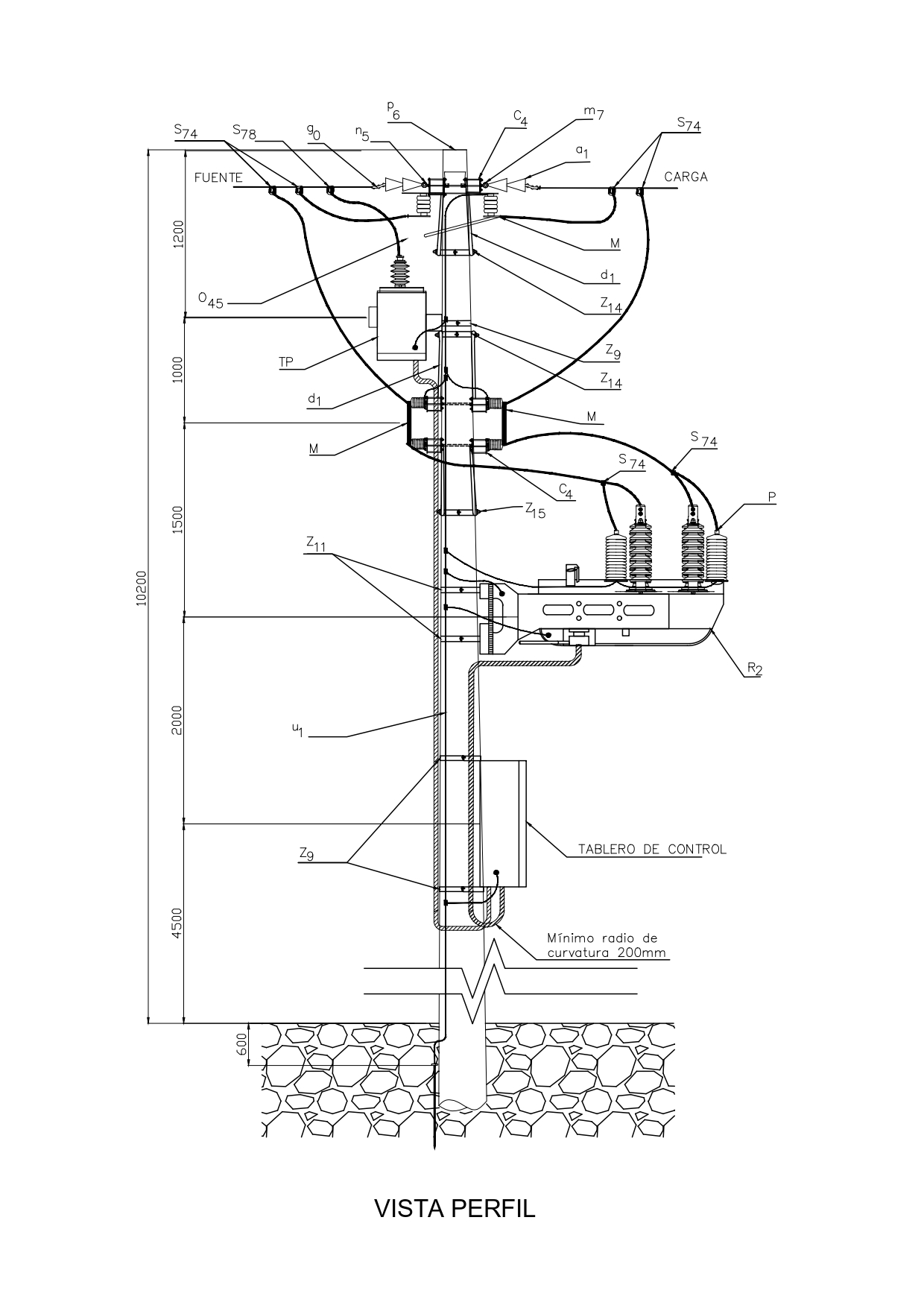

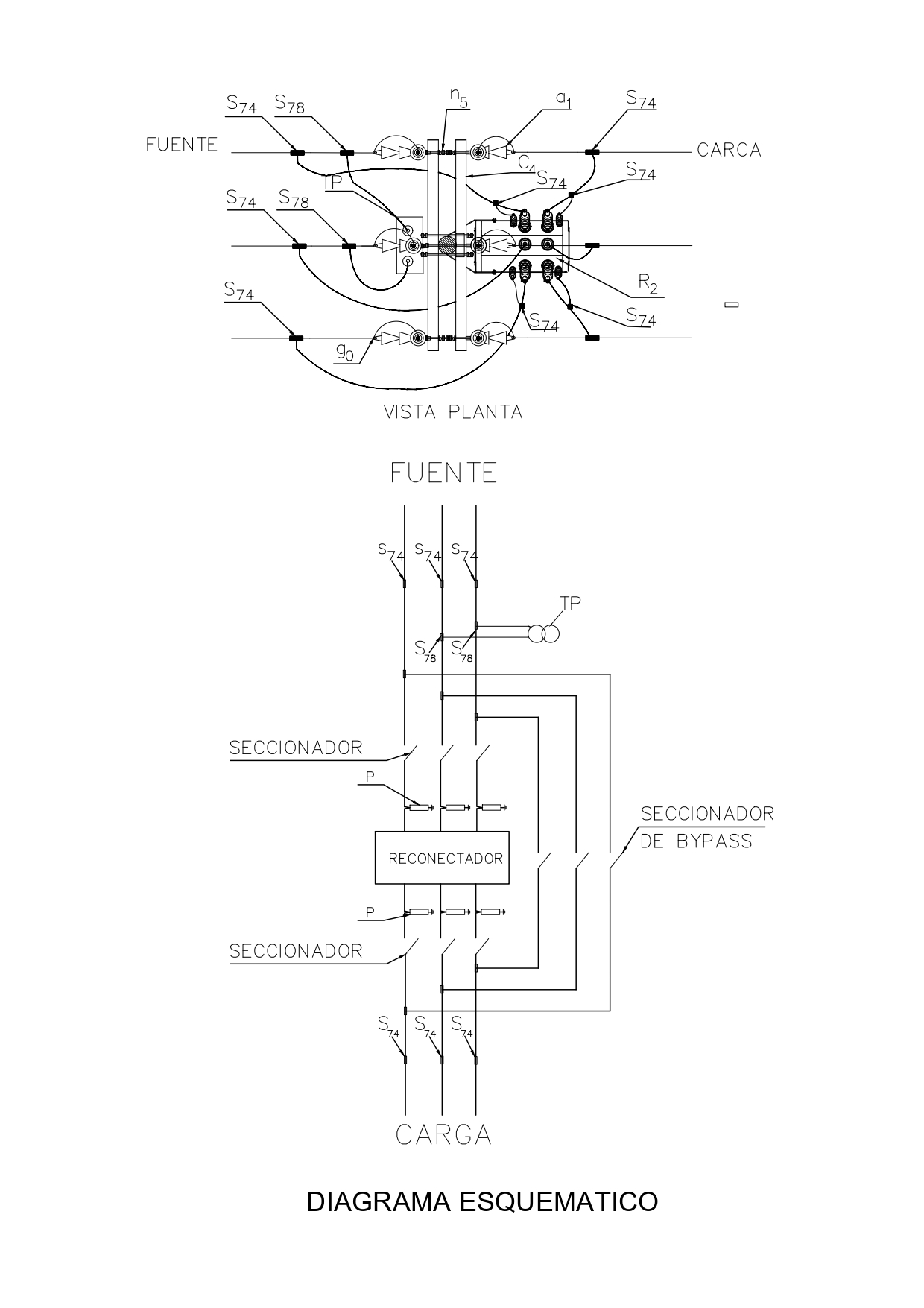

MONTAJE DE RECONECTADOR CON SECCIONADORES MONOPOLARES PARA ENTRADA - SALIDA Y BY - PASS











Diagrama de instalación del kit de puesta a tierra





Notas.

  • Para el detalle constitutivo del KIT de puesta a tierra código 200290, se recomienda revisar la ET492 SISTEMA PUESTA A TIERRA EN ACERO INOXIDABLE.
  • En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.





LISTADO DE MATERIALES

SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 1 6300013GSCC010Aislador Suspensión Compuesto 24 kV
c 19 6251506ET419Cruceta metálica  de 2,5 m
d 1 12240083ET405 Diagonal metálica en varilla tipo 1
g 0 6251378ET350 Grapa terminal tipo recta para cables entre 25-63 mm²
M9140995E-MT-006 Seccionador monopolar 400 A 15 kV tipo cuchilla
m 7 3251362ET454 Tuerca de ojo alargada 5/8”
n 5 3201013ET461 Perno de ojo tipo 5 ( 5/8 x 545 mm)
o 45 25310418ET121 Metros de cable desnudo de cobre calibre 4 AWG
 7330608ET119 Cable multiconductor 2x12 AWG
P6170892GSCC016DPS - Descargadores de sobretensión de óxido metálico 12 kV 10 kA
p 6 1230966GSS002Poste Concreto 12 m, 1050 kgf
R 2 1141942GSCM013MV AUTOMATIC CIRCUIT RECLOSER (13.2 / 11.4 kV)
s 74 16274318ET356 Conector tipo cuña P=120 D120 mm² o 4/0-4/0 AWG
s 78 2274318ET356 Conector tipo cuña P=95 D=25 mm²(4/0 AWG /4 AWG)
t 2 2251375ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t 5 14251363ET456 Tornillo de carruaje 5/8” x 1 1/2”
t 10 12251364ET457 Tornillo de acero galvanizado 5/8” x 5”
t 12 4251562ET457 Tornillo de acero galvanizado 5/8" x 10"
t 15 10251377ET457 Tornillo de acero galvanizado 1/2" x 6"
TP1 ET923 Transformador de potencial
u 1 1200290ET492Kit puesta a tierra MT en acero inoxidable
Z 9 4274300ET431 Abrazadera de una salida tipo 4 – 200 mm
Z 11 2274415ET438 Abrazadera 1 salida, 3" x 1/4" 200 mm
Z 14 1274311ET432 Abrazadera de dos salidas tipo 4 – 200 mm
Z 15 1274310ET432 Abrazadera de dos salidas tipo 5 - 250 mm
 35330015GSCC021Cable AAC 95 mm² semiaislado 15 kV
 14274331ET356 Cartucho azul para herramienta de Cuña






NOTAS:

  • Todos los terminales de tierra (reconectador, tablero de control, descargadores de sobre tensión y el TP) deben ser conectados y aterrizados a un mismo punto.
  • Los descargadores de sobretensiones para líneas de 11,4 kV y 13,2 kV serán de óxido metálico 12 kV, 10 kA.
  • Para 13,2 kV, la relación de transformación del TP es 13,2 kV – 120 V según tensión de la red.
  • El TP debe energizarse del lado de la fuente.
  • Se debe hacer la verificación del sistema de puesta a tierra, siguiendo las recomendaciones de la LA400 y LAR400
  • Se recomienda usar el kit de puesta a tierra indicado en el numeral 6.7 Accesorios para instalación de la puesta a tierra de Reconectador LA510, indicado en la especificación ET492.  El código es 200290 sistema de puesta a tierra de Reconectador ET492.
  • En caso de que en el poste se instale bayoneta para apantallamiento tener en cuenta desplazar las crucetas desde la cima la distancia necesaria para su correcta instalación.


RECOMENDACIONES DEL FABRICANTE PARA SU INSTALACIÓN:

  • Garantizar la estanqueidad IP65 de la caja de control manteniendo los empaques y utilizando prensaestopas en los cables de alimentación.
  • Mantener cerrada la puerta de la caja de control para evitar ingreso de agua que afecte los componentes.
  • Emplear filtros de RFI tipo ferritas en acopladores ópticos en los cables de comunicación. El cable debe ser apantallado y aterrizado en un solo extremo, es decir, en el Reconectador.
  • El conductor de cobre para puesta a tierra debe ser mínimo 35 mm 2 (2 AWG).
  • La resistencia de puesta a tierra debe ser menor a 10 Ohmios.
  • El conductor para puesta a tierra de la caja de control debe ser lo más corta y firme posible (menor a 1,5 m). No se aceptan empalmes en los conductores.
  • Debe existir una distancia mínima de 20 cm entre el cable de control y el conductor de puesta a tierra. En lo posible por lados opuestos debe asegurarse el cable de control al poste.
  • Cuando el punto de aterrizaje no tenga conector, se utilizará borne terminal tipo ojo o conector adecuado. No se aceptan conexiones entorchadas.
