LA515-3 Red 11,4 kV o 13,2 kV Montaje de seccionalizador (SZ) central. Afloramientos fuente y carga

  • Contenido

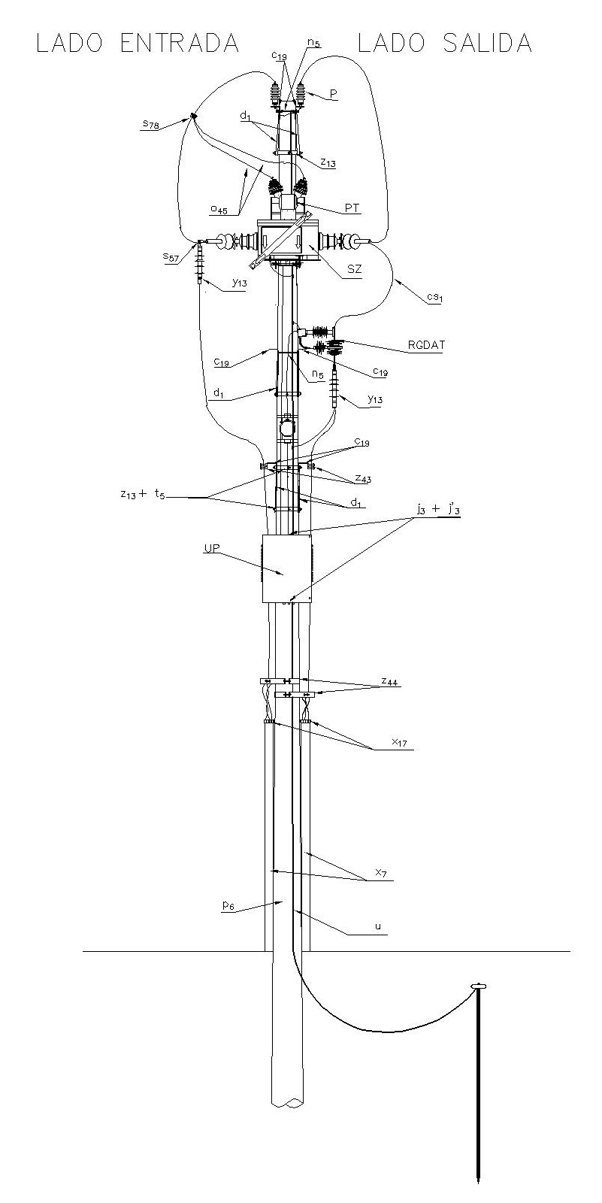

figura 1. Vista frontal

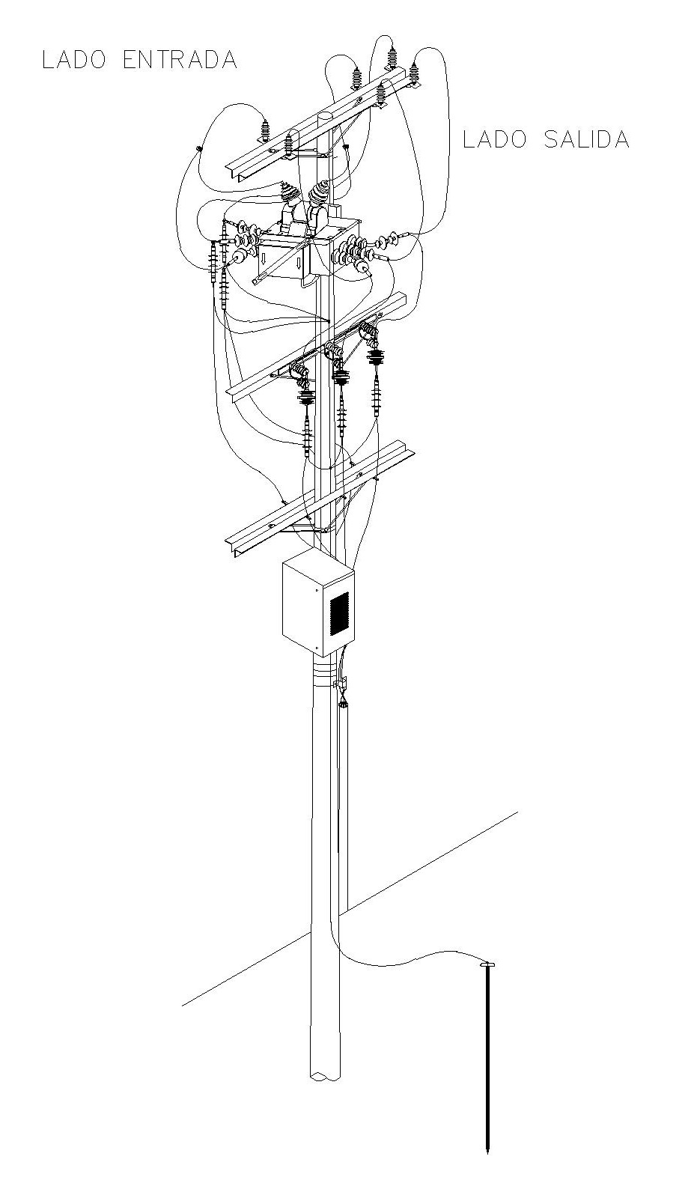

figura 2. Vista isométrica

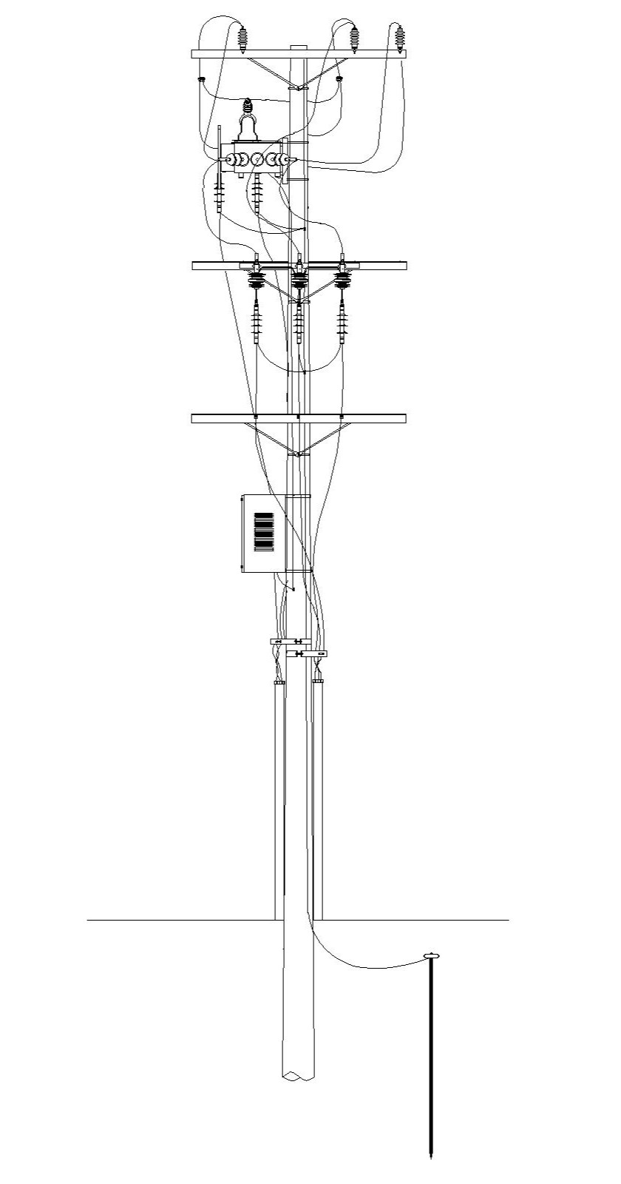

figura 3. Vista lateral


LISTADO DE MATERIALES


SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
c 19 2251506ET419 Cruceta metálica de 2,5 m
cs 1 15330620ET103 Cable semiaislado AAAC 100 mm 2 15 kV
d 1 4240083ET405 Diagonal metálica en varilla tipo 1
j 3 1780182ET450 Cinta en Acero inoxidable 5/8 " x 30,48 m
j´ 3 2780351ET450 Hebilla 5/8" de Acero Inoxidable
n 5 3201013ET461 Perno de ojo tipo 5 ( 5/8 ” x 545 mm)
o 45 2310418ET121 Metros de cable desnudo de cobre calibre 4 AWG
P6170892GSCC016 DPS- Descargador de sobretensión de óxido metálico 12 kV, 10 kA
PT1531271GSCT004 11.4-13.2 kV
p 6 1230966GSS002 Poste Concreto 12 m 1 050 kgf
RGDAT1510341 Detector de Corrientes de Falla y Ausencia de Tensión para redes de media tensión RGDAT exterior
s 55 6 ET302 Conector bimetálico terminal de compresión tipo pala1 hueco M16, 4/0AWG.
UP1163303 Unidad Periférica, Tipo Exterior
u 1 1201074ET492 Kit de puesta a tierra MT en acero
x 7 66762440ET601 Metros de tubo galvanizado 4" (1)
x 17 1 ET604 Boquilla galvanizada 4" (1)
y 1 6274585GSCC005 Exterior 35 - 95 mm 2 12/20(24) kV
z 14 1274311ET432 Abrazadera de dos salidas tipo 4 – 200 mm






ALTERNATIVAS:
(1) Tubo y accesorios de 6”.


NOTAS:
- Deben cumplirse las distancias en poste de la norma LA015 .
- En caso de presencia de red abierta de baja tensión debe cambiarse a red trenzada.
- En este poste no se permite la instalación de fuentes, amplificadores y otros equipos de Telemáticos.
- En caso que no se cumplan las distancias de seguridad en vertical debe cambiarse el poste por uno de 14 m o instalarse el equipo en un poste cercano.
- El PT (Transformador de Potencial), debe entregar a la salida la tensión de alimentación de la UP, Unidad Periférica.
- El PT (Transformador de Potencial), debe energizarse del lado de la fuente.
- El RGDAT (Rivelatore di Guasto Direzionale e Di Assenza Tensione), debe conectarse del lado de carga .
- El sistema de puesta a tierra debe diseñarse, instalarse y verificarse de acuerdo a las normas LA400 y LAR400 .
- Utilizar amarres plásticos para fijar al soporte de la RGDAT el ducto flexible que sale desde cada sensor a la caja de conexiones.
- El diagrama de detalle del SPT se encuentra en la ET492 .



DATOS ADICIONALES
Revisión #

1

Fecha de entrada en vigencia
