LA451 Red compacta en bandera – final de circuito

  • Contenido

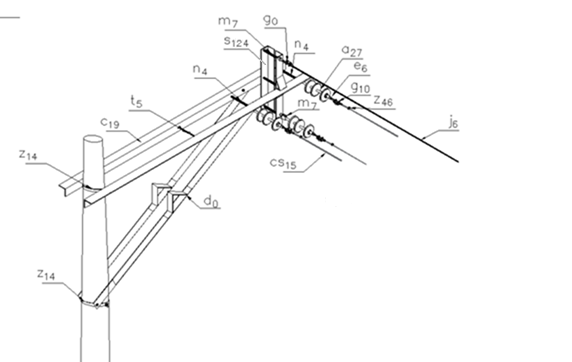

Figura 1. Vista isométrica

Figura 2. Vista Frontal.



LISTA DE MATERIALES

Símbolo

Cantidad

Código

ET

Descripción

a27

3

300013

GSCC010

Aislador de suspensión polimérico 24 kV.

c19

2

251506

ET419

Cruceta metálica 2.5 m

cs15







330015

GSCC021

Cable semi aislado, AAC, 95 mm^2, 15 kV

d0

2

200284

ET406

Diagonal metálica en ángulo 2 ½ “ x 2 ½ “ x ¼ “

e6

5

251492

ET366

Eslabón en U 5/8”







1

200286

ET442

Herraje Retención Red Compacta Bandera

j6







310410

E-MT-028

Cable mensajero, cable 3/8" acero extra alta resistencia

g0

1

200636

ET350

Grapa tipo recto Cable Acero 3/8”

g10

3

251487

ET466

Guardacabos 5/8 “

m7

2

251362

ET454

Tuerca ojo alargado 5/8 “

p6

1

230966

GSS002

Poste de concreto 12 m, 1050 kg (1)

t5

5

251363

ET456

Tornillo carruaje 5/8” x 1 1/2"

z14

2

274311

ET432

Abrazadera de dos salidas tipo 4, 200 mm. (2).

z46

3

200204

ET445

Amarre preformado semiaislado AAC 95mm2 15kV

ALTERNATIVAS:

(1) Poste de fibra o metálico.

(2) La abrazadera que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.

NOTAS:

  • El poste que aparece en la lista es una referencia, consulte la norma (LA010-2-1) para su selección.
  • El mensajero debe ser puesto a tierra, revisar la norma LA450.

  • Se deben ubicar espaciadores, revisar la norma LA450.



DATOS ADICIONALES
Revisión #

0

Fecha de entrada en vigencia
