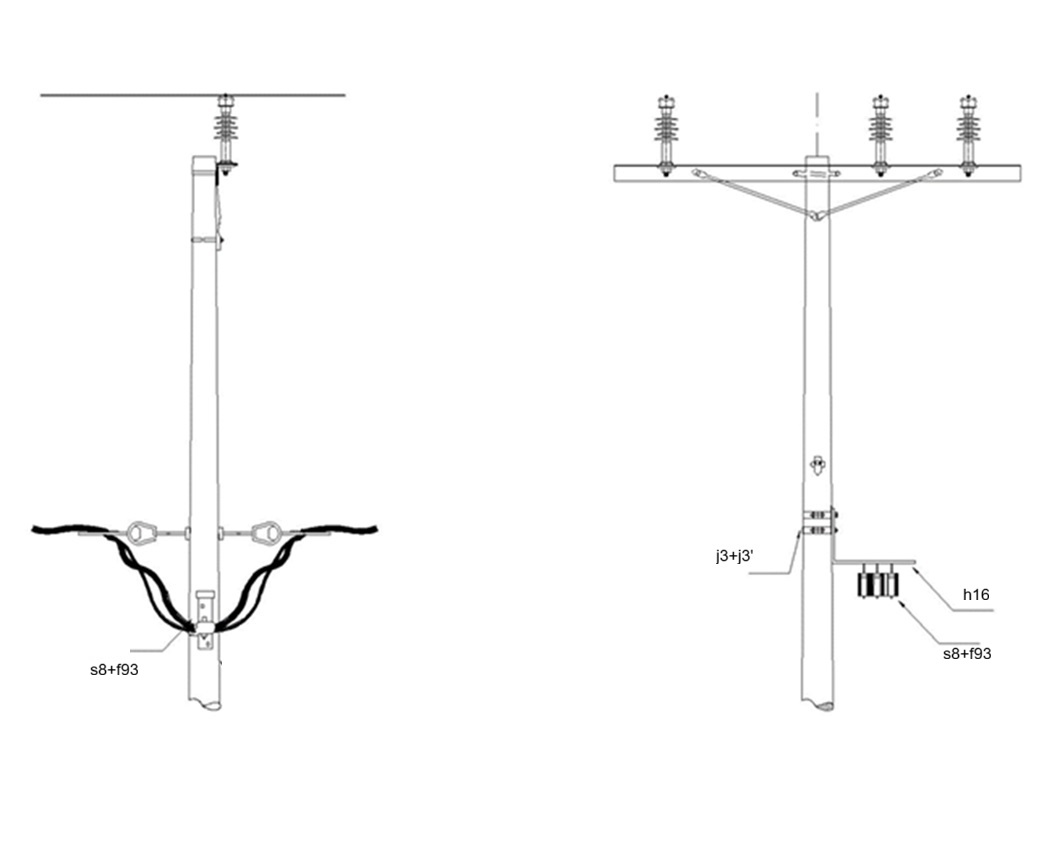

LA336 Montaje de seccionador portafusible 600 A para línea de B.T.

Contenido

LISTA DE MATERIALES

SÍMB.	CANT.	CÓDIGO SAP	ESP. TÉCNICA	DESCRIPCIÓN
*Opción 1 : Con cruceta de madera*
C ₄	1	6762471	ET401	Cruceta de madera de 2 m
d ₁	2	6769252	ET405	Diagonal metálica en varilla tipo 1
f ₉₇	6	6762394	ET516	Fusible tipo NH 3 - 500 A ⁽¹⁾
S ₆	6		ET511	Seccionador portafusible para B.T. 600 A
t ₅	1	6762212	ET456	Tornillo de carruaje 5/8" x 1 1/2"
t ₁₀	2	6762213	ET457	Tornillo de acero galvanizado de 5/8“ x 5"
t ₂₁	12		ET457	Tornillo de acero galvanizado de ½ “ x 5"
z ₈	1	6762236	ET431	Abrazadera de una salida tipo 3
z ₂₀	1	6762202	ET436	Abrazadera en U tipo 2
*Opción 2 : Con soporte metálico*
f ₉₇	6		ET516	Fusible tipo NH 3 - 500 A ⁽¹⁾
r ₂₀	2		ET420	Extensión para soporte de red trenzada de B.T.
S ₆	6		ET511	Seccionador portafusible para B.T. 600 A
t ₈	12		ET456	Tornillo de acero galvanizado de ½” x 2 ½¨
t ₁₂	2	6762252	ET457	Tornillo de acero galvanizado de 5/8“ x 10"
*Opción 3 : Con cruceta de madera de 1 m*
c ₆	1	6762478	ET401	Cruceta inmunizada de madera de 100 cm
d ₁	1	6769252	ET405	Diagonal metálica en varilla tipo 1
f ₉₇	3		ET516	Fusible tipo NH 3 - 500 A ⁽¹⁾
S ₆	3		ET511	Seccionador portafusible para B.T. 600 A
t ₅	1	6762212	ET456	Tornillo de carruaje 5/8” x 1 ½”
t ₁₀	1	6762213	ET457	Tornillo de acero galvanizado de 5/8“ x 5"
t ₂₁	6		ET457	Tornillo de acero galvanizado de ½” x 5"
z ₈	1	6762236	ET431	Abrazadera de un salida tipo 3
z ₂₀	1	6762202	ET436	Abrazadera en u tipo 2

ALTERNATIVA:
(1) El fusible es una referencia, consulte la Norma ET516 para su selección.

NOTA:
- Utilizar dos platinas de 180 mm x 40 mm x 5 mm para sujetar el seccionador a la cruceta o al soporte metàlico con tornillos de 5/16¨ x 5/8¨de largo, consulte la ET-511-1 .
