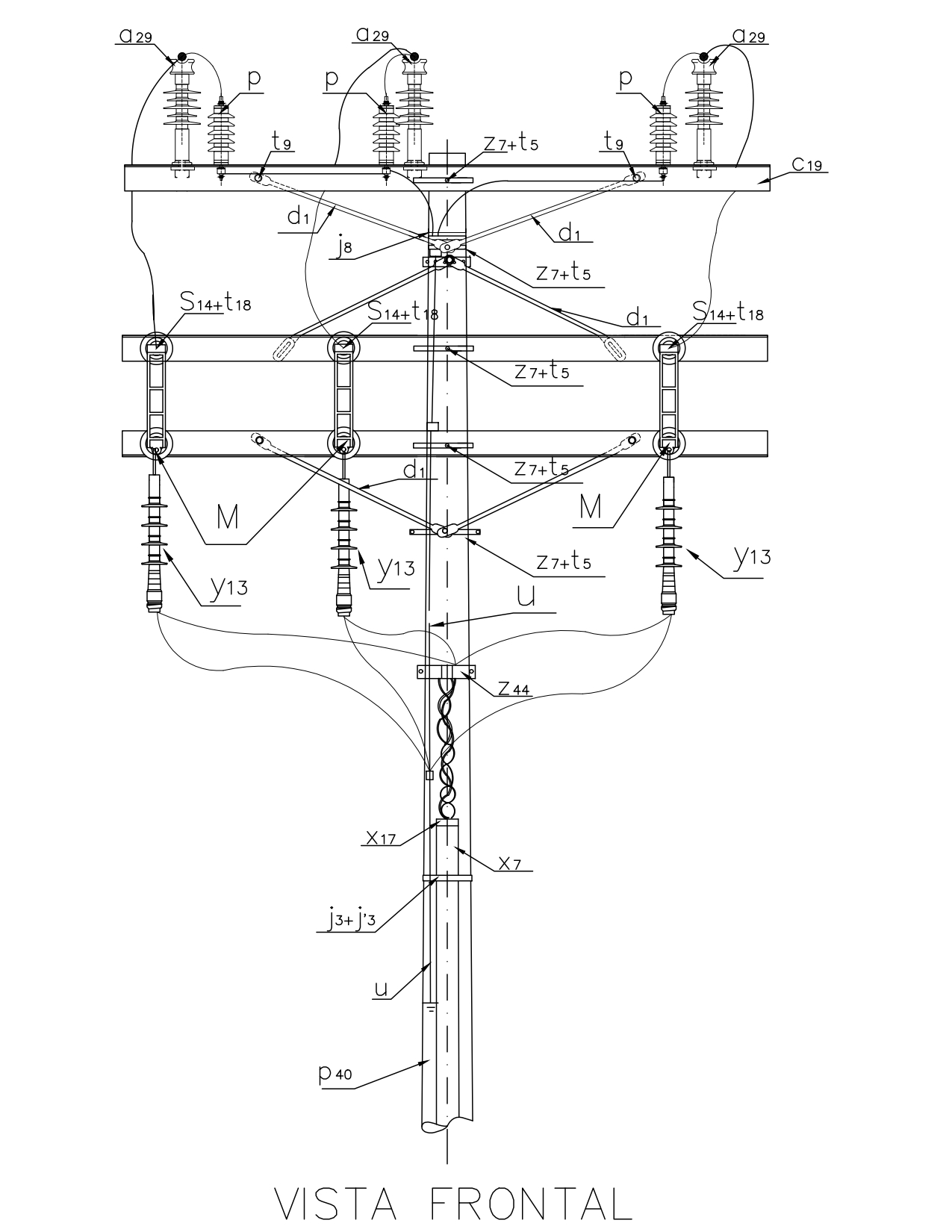

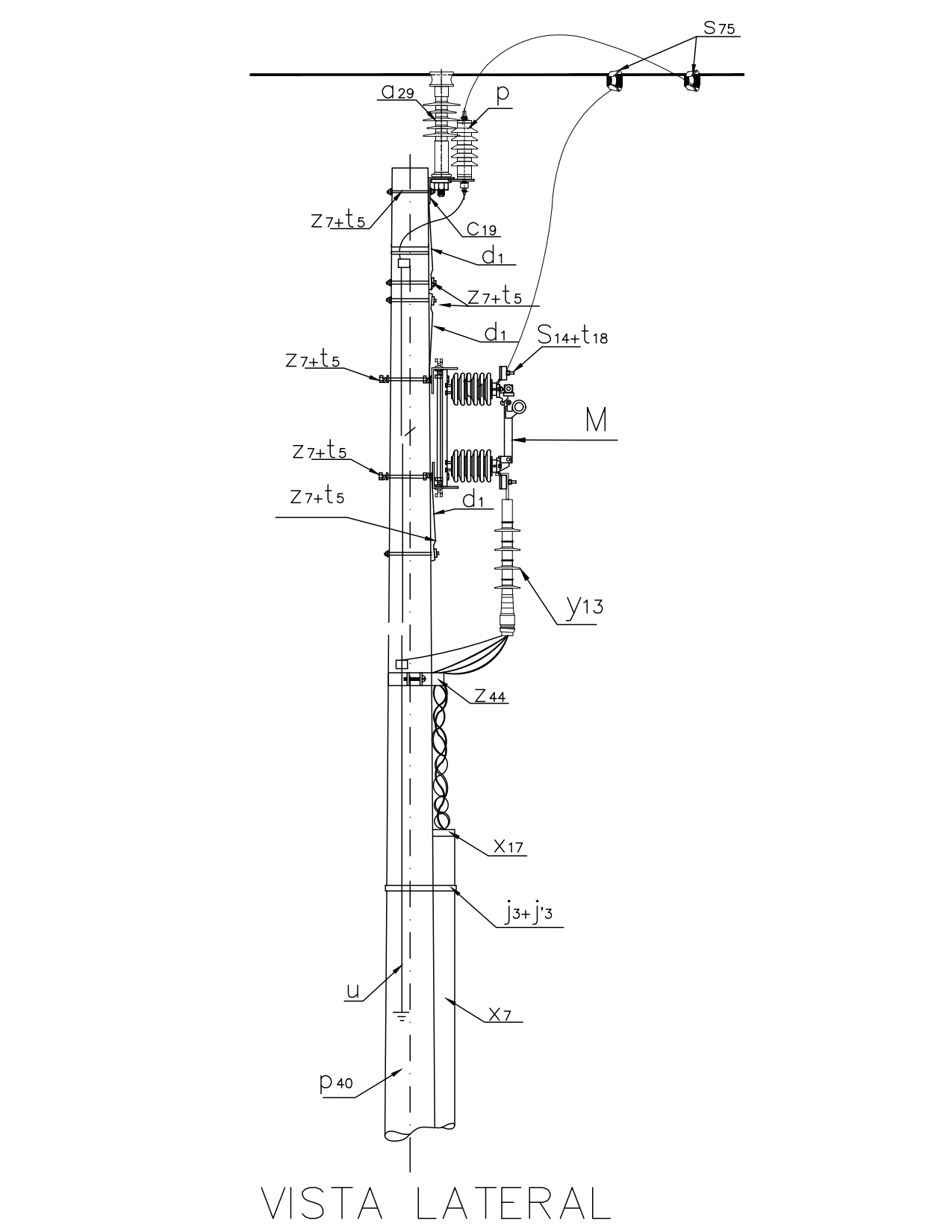

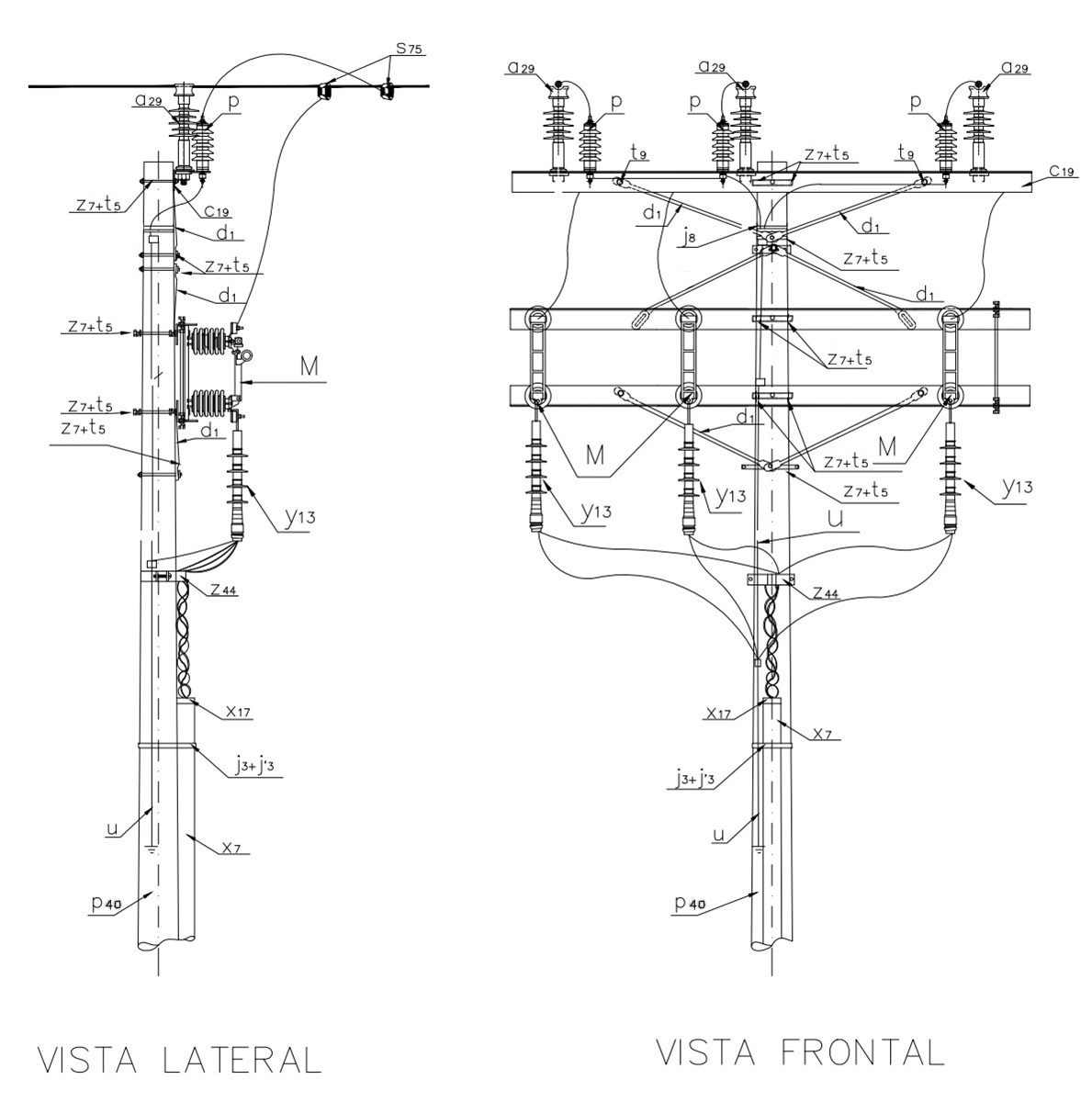

LA228 Circuito primario sencillo construcción tangencial con derivación subterránea

  • Contenido



LISTA DE MATERIALES

SÍMB. CANT. CÓDIGO ESP. DESCRIPCIÓN
a29 3 300548 GSCC010/14 Aislador Line Post Compuesto Para Cruceta Metálica 24kV (1)
c19 3 ET-419 Cruceta metálica de 2,5 m
d1 5 240083 ET-405 Diagonal metálica en varilla tipo 1
j3 2 780182 ET-450 Metros de cinta de acero inoxidable 5/8”x 0,03”
j´3 2 780351 ET-450 Hebilla de acero inoxidable 5/8”
j8 1 Templete (2)(3)
M 3 6762301 E-MT-006 Seccionador monopolar 400 A 15 kV tipo cuchilla
P 3 170892 GSCC016 DPS - Descargadores de sobretensión de óxido metálico 12 kV 10 A
p5 1 230957 GSS002/44 Poste de concreto de 12 m 750 kg (4)
s75 6 274320 ET-356 Conector tipo cuña P=95 D=70mm² o 4/0-2/0AWG (5)
t5 3 251363 ET-456 Tornillo de carruaje 5/8" x 1 1/2"
t9 2 274482 ET-457 Tornillo de acero galvanizado 5/8" x 2"
u 1 ET-492 Accesorios para puesta a tierra
x7 6 6762440 ET-601 Metros de tubo galvanizado 4" (6)
x17 2 ET-604 Boquilla galvanizada 4" (6)
y13 3 274587 GSCC005 Terminal tipo exterior pala 95 – 240 mm^2 12/20(24) kV (7)
Z44 1 ET-495 Abrazadera de una salida para sujeción de cables al poste
z7 3 274298 ET-431 Abrazadera de una salida tipo 2, 140 mm (8)
z19 1 274285 ET-436 Abrazadera en U tipo 1, 150 mm (9)



ALTERNATIVAS:

(1) El aislador tipo Line Post puede incluir o no el porta aislador .
(2) Templete según se requiera, existen las siguientes opciones: LA 411 , LA 413 , LA 415 y LA 419 .
(3) En caso de no poder instalar templete utilizar poste con una carga mayor a 1350Kg.
(4) Poste metálico ( ET-208 ) o Poste de Fibra ( ET-205 ).
(5) El conector que aparece en la lista es una referencia, consulte la ET-356 para su selección adecuada.
(6) Dependiendo del calibre del conductor de 15kV o si hace parte del circuito principal se utilizará ducto de 6”.
(7) Los terminales contraíbles en frio para uso exterior que aparecen en la lista son una referencia, consulte la Especificación Técnica ( GSCC005 ) para su adecuada selección.
(8) La abrazadera que aparece en la lista es una referencia, consulte la ET-431 para su selección adecuada.
(9) La abrazadera que aparece en la lista es una referencia, consulte la ET-436 para su selección adecuada.

NOTAS:

- El terminal contraíble en frio para uso exterior ( GSCC005 ) incluye el conector terminal de compresión tipo pala con una perforación M 12 para el apantallamiento.
- El cable debe ser fijado al aislador Line Post de acuerdo a la norma LA 233 .
DATOS ADICIONALES
Revisión #

6

Fecha de entrada en vigencia
