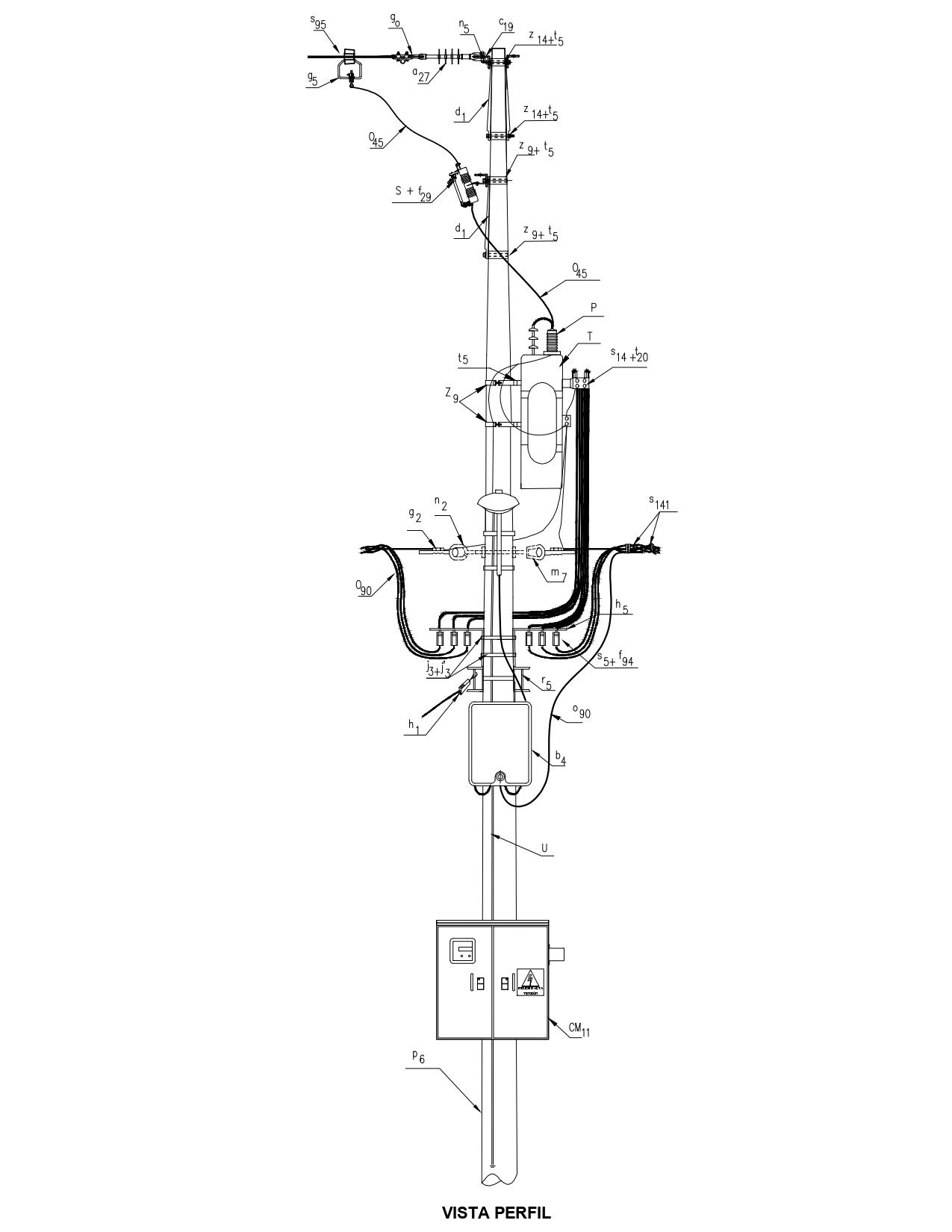

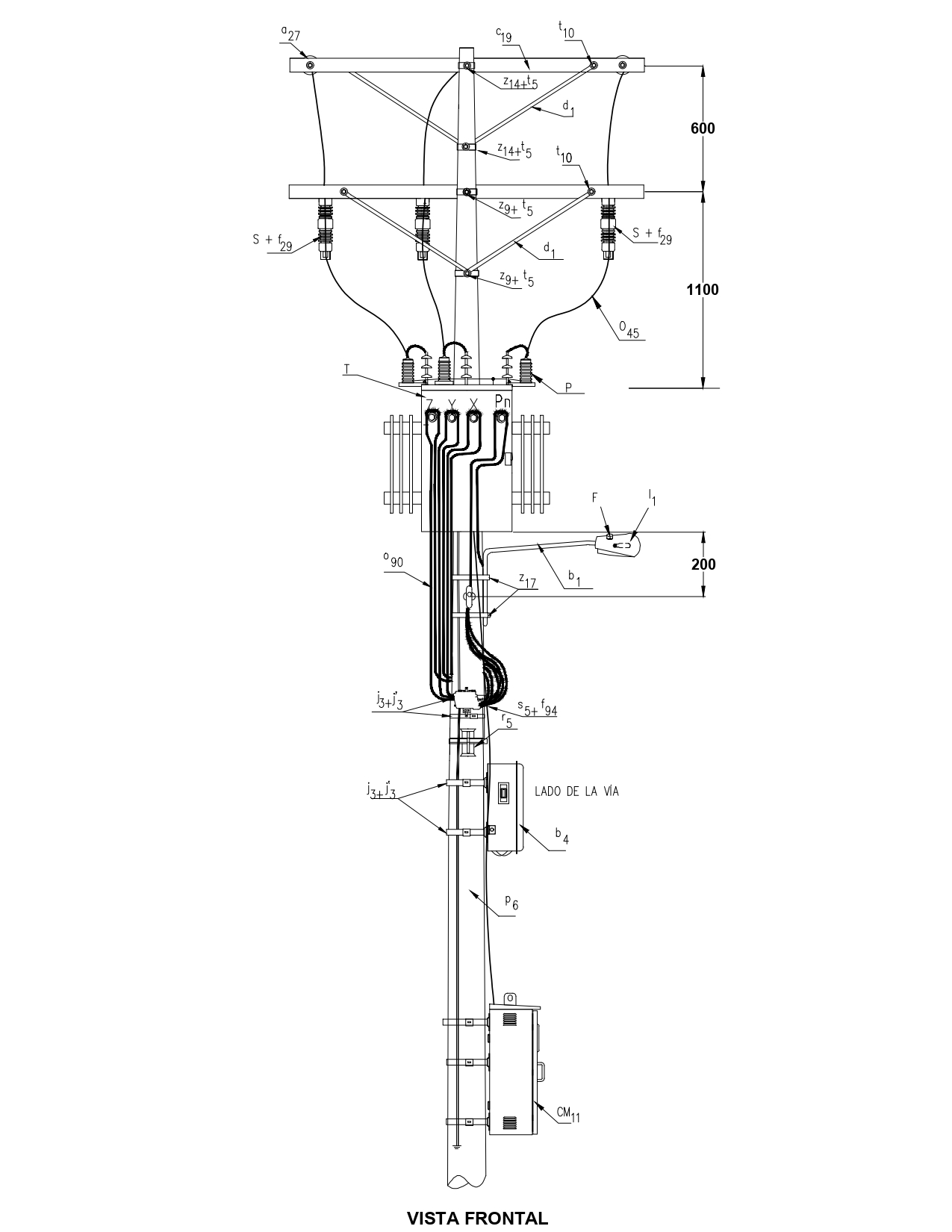

CTU500-2 Montaje en poste de transformador trifásico. Disposición horizontal con final de circuito.

  • Contenido



LISTA DE MATERIALES
SÍMB. CANT. CÓDIGO ESP. TÉCNICA DESCRIPCIÓN
a27 3 300546 GSCC010 Aislador de suspensión polimérico 24 kV
b1 1 6762530 ET832 Soporte para luminaria horizontal f3/4”x 1.5 m en vías secundarias
b4 1 163459 ET925 Caja para derivación de acometidas.
BT 1 ET531 Tablero de protección de baja tensión para montaje en poste (1)
c19 2 251506 ET419 Cruceta metálica 2,5 m
CM11 1 280030 ET933 Caja para medición inteligente (2)
d1 6 240083 ET405 Diagonal metálica en varilla tipo 1
F 1 6762325 ET810 Fotocontrol 1000 W / 1800 VA 205 / 305 V, tipo NC
f29 3 170826 ET505 Fusible dual (3)
g0 3 251378 ET350 Grapa terminal tipo recto para cables entre 6 AWG – 3/0 AWG
g2 2 ET354 Grapa retención aislada para red trenzada de B.T.
g5 3 251355 ET352 Grapa para operar en caliente
h1 4 251380 ET353 Tensor de acometidas
j´3 5 780351 ET450 Hebilla de acero inoxidable 5/8”
j3 3 780182 ET450 Metros de cinta de acero inoxidable 5/8”x0,03”
j8 1 Templete (4)(5)
l1 1 6762554 ET801 Luminaria horizontal de sodio 70 W para vías secundarias (6)
m7 1 251362 ET454 Tuerca de ojo alargado 5/8"
n2 1 201029 ET461 Perno de ojo tipo 2 (5/8" x 254 mm)
n5 3 201013 ET461 Perno de ojo tipo 5 (5/8" x 545 mm)
o45 12 310418 ET121 Metros de cable desnudo de cobre calibre 4 AWG
o90 6 GSCC009 Metros de cable GSCC009/012 Neutro Auto soportado Al 3x95+54,6 mm^2
P 3 170892 GSCC016 DPS 12 kVA 10 Ka
p6 1 230966 GSS002 Poste de concreto de 12 m 1 050 kg (7)
r5 2 251365 ET417 Percha porta aislador de un puesto
S 3 140991 E-MT-001 Cortacircuito de cañuela 100 A 15 kV
s14 8 274304 ET302 Conector terminal de compresión tipo pala 2 huecos, 4/0 AWG (8)
s19 2 274274 ET303 Conector de compresión en ranuras paralelas tipo 3 (9)
s95 3 ET356 Conector cuña con estribo 4/0 – 2 AWG (10)
s141 4 ET306 Conector de tornillo con chaqueta aislante, tipo 2 (11)
T 1 GST001 Transformador de distribución hasta 150 kVA 11 400 V - 208 / 120 V
t2 2 251375 ET455 Espárrago de 16 x 508 mm (5/8" x 20")
t5 8 251363 ET456 Tornillo de carruaje 5/8" x 1 ½”
t10 6 251364 ET457 Tornillo de acero galvanizado 5/8" x 5"
t20 8 Tornillo de bronce para borna terminal
u 1 201074 ET492 Sistema de puesta a tierra en acero
z7 2 274298 ET-431 Abrazadera de una salida tipo 2, 140 mm (11)
z9 2 274300 ET431 Abrazadera de una salida tipo 4, 200 mm (12)
z13 2 274312 ET432 Abrazadera de dos salidas tipo 3, 180 mm (13)
z14 2 274311 ET432 Abrazadera de dos salidas tipo 4, 200 mm (13)
z17 2 Abrazadera de 180 mm para soporte de luminaria en vías Secundarias


ALTERNATIVAS:

(1) Seleccionar el Tablero según las opciones de la ET531. Ejemplo: Para transformador de 5 VA, Tablero con un interruptor de 3x25 A, 10 kA.
(2) Su instalación es opcional.
(3) El fusible que aparece en lista es una referencia, consulte la ET505 para su selección adecuada
(4) Templete según se requiera, existen las siguientes opciones: LA411 y LA413.
(5) En caso de no poder instalar templete utilizar poste auto soportado.
(6) La luminaria que aparece en lista es una referencia, consulte la ET801 para su selección adecuada.
(7) Poste metálico (ET208) o Poste de Fibra (ET205). Poste de 14 m para cumplimiento fotométrico.
(8) El conector que aparece en la lista es una referencia, consulte la ET302 para su selección adecuada.
(9) El conector que aparece en la lista es una referencia, consulte la ET303 para su selección adecuada.
(10) El conector que aparece en la lista es una referencia, consulte la ET356 para su selección adecuada.
(11) El conector que aparece en la lista es una referencia, consulte la ET306 para su selección adecuada.
(12) La abrazadera que aparece en la lista es una referencia, consulte la ET431 para su selección adecuada. Para transformadores de 112,5 kVA y 150 kVA, utilizar abrazaderas de 3” z11.
(13) La abrazadera que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.
(14) La abrazadera que aparece en la lista es una referencia, consulte la ET436 para su selección adecuada.

NOTAS:
  • Esta estructura es válida con transformador hasta 150 kVA y peso menor a 700 kg.
  • Consultar la norma CTU516.
  • En los transformadores con conector tipo ojo que necesite un número mayor de salidas puede utilizar platina de cobre (s33), tornillo de bronce (t20) y conector terminal tipo pala (s13).
  • Los cortacircuitos se instalarán del lado contrario del transformador. Se ubicará encima del transformador si hay elementos cercanos que afecten su instalación o dificultad en el cambio de los portafusibles.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • Para la selección del poste se debe tener en cuenta además del peso del transformador el tipo de estructura en MT que se utilice: de paso, de bandera, cambios de dirección y retenciones.
  • En estructuras de MT de retención y cambios de dirección, con transformador, se deben utilizar postes con resistencia de rotura mínima de 1050 kgf.
  • En caso de requerirse puede ser instalado el material CM12 Caja cubierta para CT´s, de la ET914.
  • La altura de colocación de la percha porta aislador de un puesto (r5) para sujetar las acometidas debe permitir cumplir con las alturas de las acometidas sobre el piso en vías y en las fachadas de las viviendas.
  • En caso de existir red abierta en baja tensión “existente” se debe instalar protección en baja tensión, bien sea con fusibles con su correspondiente seccionador porta fusible o con interruptor termo magnético. Ver normas de referencia CTU 516, CTU 516-1, CTR 510, ET-531 y ET-511.
  • Deben cumplirse distancias de seguridad artículo 13 del RETIE, en caso contrario revisar las siguientes opciones:
- Uso de otra disposición. Ver familia de normas CTU500 a CTU520.
- Uso de transformador acodado ver norma CTU502-3 Montaje en poste transformador aislado en MT Circuito en bandera.


NORMA EN PROCESO DE REVISIÓN
