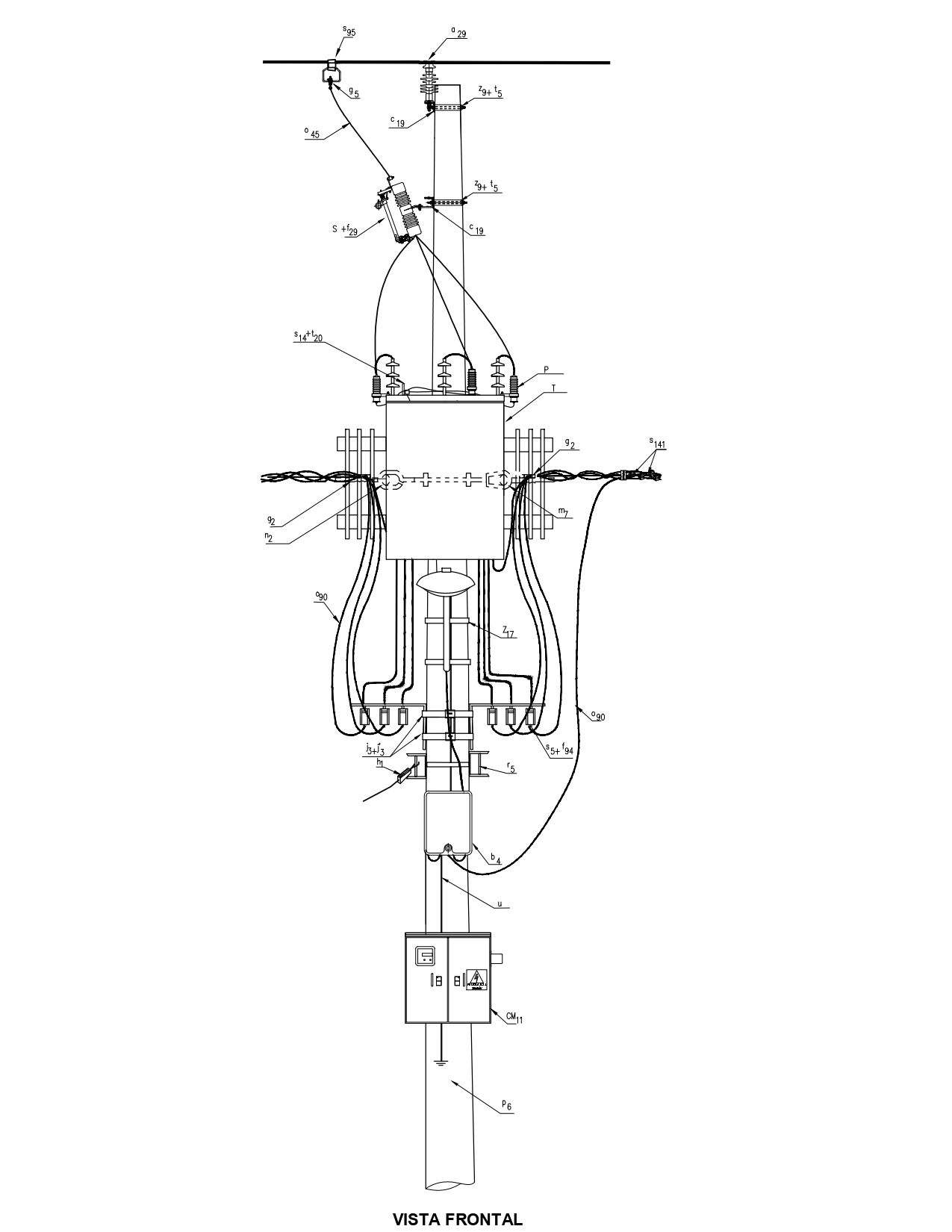

CTU502-4 Montaje en poste de transformador trifásico. Circuito en bandera con bujes de baja tensión superiores.

  • Contenido










LISTA DE MATERIALES:


SÍMB. CANT. CÓDIGO SAP ESP. TÉCNICA DESCRIPCIÓN
a 29 3300548GSCC010 Aislador Line Post Compuesto Cruceta Metálica 24kV (1)
b 1 16762530ET-832 Soporte para luminaria horizontal Ø 3/4”x 1.5 m en vías secundarias
b 4 16762318ET-925 Caja para derivación de acometidas.
BT1 ET-531 Tablero de protección de baja tensión para montaje en poste (2)
c 19 26796010ET-419 Cruceta metálica 2,5 m
CM 11 1280030ET-933 Caja para medición inteligente (3)
d 4 2240080ET-406 Diagonal metálica en ángulo tipo 3 (1½ ‘’x 1½’’ x 3/16’’ x 2,20m)
F16762325ET-810 Fotocontrol 1000 W / 1800 VA 205 / 305 V, tipo NC
f 29 3170826ET-505 Fusible dual (4)
g 2 2 ET-354 Grapa retención aislada para red trenzada de B.T.
g 5 3251355ET-352 Grapa para operar en caliente
h 1 4251380ET-353 Tensor de acometidas
j´ 3 5780351ET-450 Hebilla de acero inoxidable 5/8”
j 3 3780182ET-450 Metros de cinta de acero inoxidable 5/8”x0,03”
l 1 16762554ET-801 Luminaria horizontal de sodio 70 W para vías secundarias (5)
m 7 1251362ET-454 Tuerca de ojo alargado 5/8”
n 2 1201029ET-461 Perno de ojo tipo 2 ( 5/8” x 254 mm )
o 45 12310418ET-121 Metros de cable desnudo de cobre calibre 4 AWG
o 90 66762329GSCC009 Metros de cable GSCC009/012 Neutro Auto soportado Al 3x95+54,6 mm 2
P3170892GSCC016 DPS 12 kV 10 kA
p 5 1230957GSS002 Poste de concreto de 12 m 750 kgf (6)
r 5 2251365ET-417 Percha porta aislador de un puesto
S36762115E-MT-001 Cortacircuito de cañuela 100 A 15 kV
s 14 8274304ET-302 Conector terminal de compresión tipo pala 2 huecos, 4/0 AWG (7)
s 19 2274274ET-303 Conector de compresión en ranuras paralelas tipo 3 (8)
s 95 3 ET-356 Conector cuña con estribo 4/0 – 2 AWG (9)
s 141 4 ET-306 Conector de tornillo con chaqueta aislante, tipo 2 (10)
T1 GST001 Transformador de distribución hasta 150 kVA y peso menor a 700 kg,11 400 V - 208/120 V
t 5 8251363ET-456 Tornillo de carruaje 5/8” x 1 ½”
t 10 2251364ET-457 Tornillo de acero galvanizado 5/8” x 5”
t 20 8  Tornillo de bronce para borna terminal
u1201074ET-492 Sistema de puesta a tierra en acero
z 9 2274300ET-431 Abrazadera de una salida tipo 4, 200 mm (11)
z 13 2274312ET-432 Abrazadera de dos salidas tipo 3, 180 mm (12)
z 14 2274311ET-432 Abrazadera de dos salidas tipo 4, 200 mm (12)
z 17 2  Abrazadera de 180 mm para soporte de luminaria en vías secundarias





ALTERNATIVAS:

(1) El aislador tipo Line Post puede incluir o no el porta aislador . Debe incluirse o no según el caso.
(2) Seleccionar el Tablero según las opciones de la ET-531 .
(3) Su instalación es opcional.
(4) El fusible que aparece en lista es una referencia, consulte la ET-505 para su selección adecuada.
(5) La luminaria que aparece en lista es una referencia, consulte la ET-801 para su selección adecuada.
(6) Poste metálico ( ET-208 ) o Poste de Fibra ( ET-205 ). Poste de 14 m para cumplimiento fotométrico.
(7) El conector que aparece en la lista es una referencia, consulte la ET-302 para su selección adecuada.
(8) El conector que aparece en la lista es una referencia, consulte la ET-303 para su selección adecuada.
(9) El conector que aparece en la lista es una referencia, consulte la ET-356 para su selección adecuada.
(10) El conector que aparece en la lista es una referencia, consulte la ET-306 para su selección adecuada.
(11) La abrazadera que aparece en la lista es una referencia, consulte la ET-431 para su selección adecuada. Para transformadores de 112,5 kVA y 150 kVA, utilizar abrazaderas de 3” z 11 .
(12) La abrazadera que aparece en la lista es una referencia, consulte la ET-432 para su selección adecuada.

NOTAS:


  • Esta estructura es válida con transformador hasta 150 kVA y peso menor a 700 kg.
  • Consultar la norma CTU 516 .
  • En los transformadores con conector tipo ojo que necesite un número mayor de salidas puede utilizar platina de cobre (s 33 ), tornillo de bronce (t 20 ) y conector terminal tipo pala (s 13 ).
  • Los cortacircuitos se instalarán del lado contrario del transformador. Se ubicará encima del transformador si hay elementos cercanos que afecten su instalación o dificultad en el cambio de los portafusibles.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga ) en el punto requerido.
  • Para la selección del poste se debe tener en cuenta además del peso del transformador el tipo de estructura en MT que se utilice: de paso, de bandera, cambios de dirección y retenciones.
  • En estructuras de MT de retención y cambios de dirección, con transformador, se deben utilizar postes con resistencia de rotura mínima de 1050 kgf.
  • En caso de requerirse puede ser instalado el material CM 12 Caja cubierta para CT´s, de la ET-914 .
  • La altura de colocación de la percha porta aislador de un puesto (r 5 ) para sujetar las acometidas debe permitir cumplir con las alturas de las acometidas sobre el piso en vías y en las fachadas de las viviendas.
  • En caso de existir red abierta en baja tensión “ existente ” se debe instalar protección en baja tensión , bien sea con fusibles con su correspondiente seccionador porta fusible o con interruptor termo magnético. Ver normas de referencia CTU 516 , CTU 516-1 , CTR 510 , ET-531 y ET-511 .
  • Deben cumplirse distancias de seguridad artículo 13 del RETIE, en caso contrario revisar las siguientes opciones:

- Uso de otra disposición. Ver familia de normas CTU500 a CTU520.
- Uso de transformador acodado ver norma CTU502-3 Montaje en poste transformador aislado en MT Circuito en bandera.
