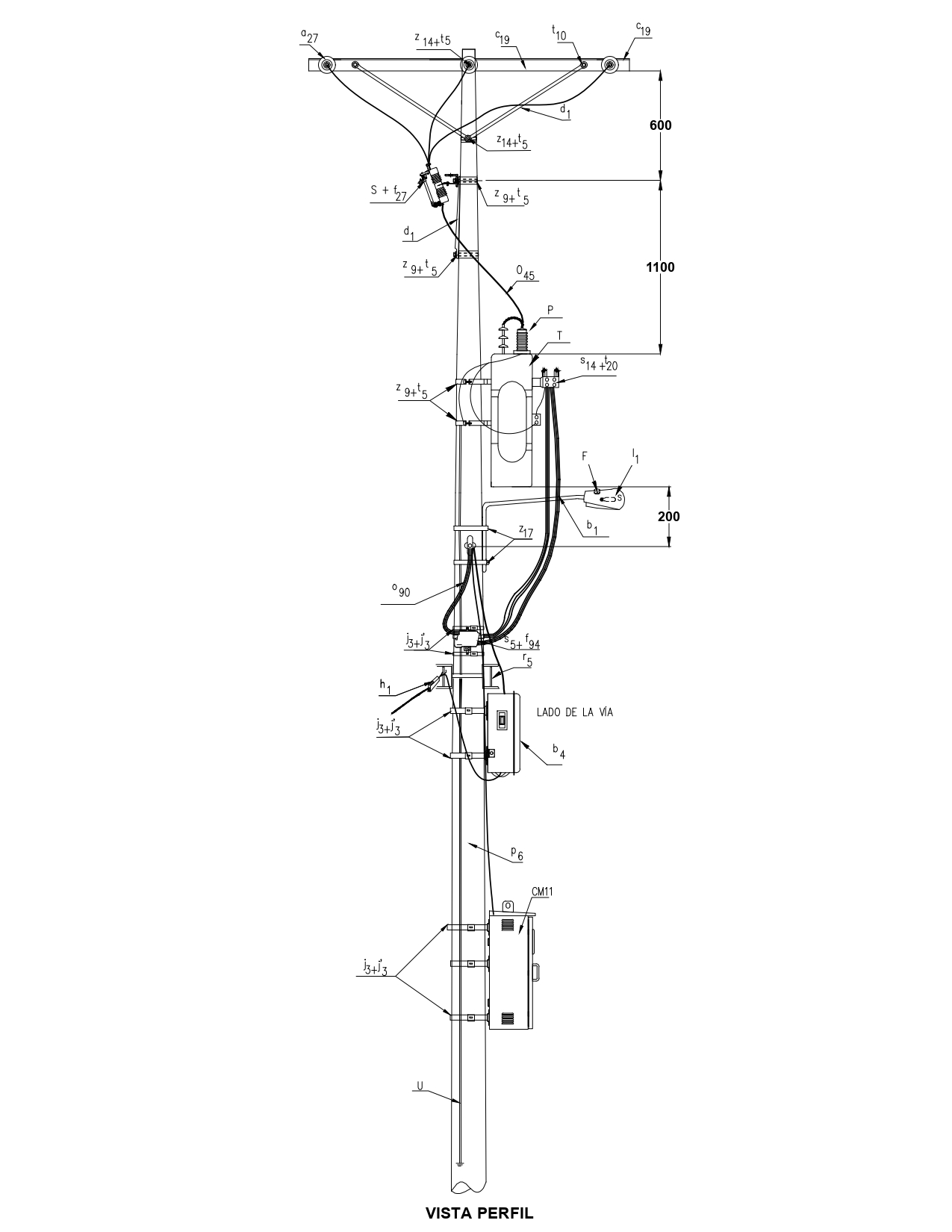

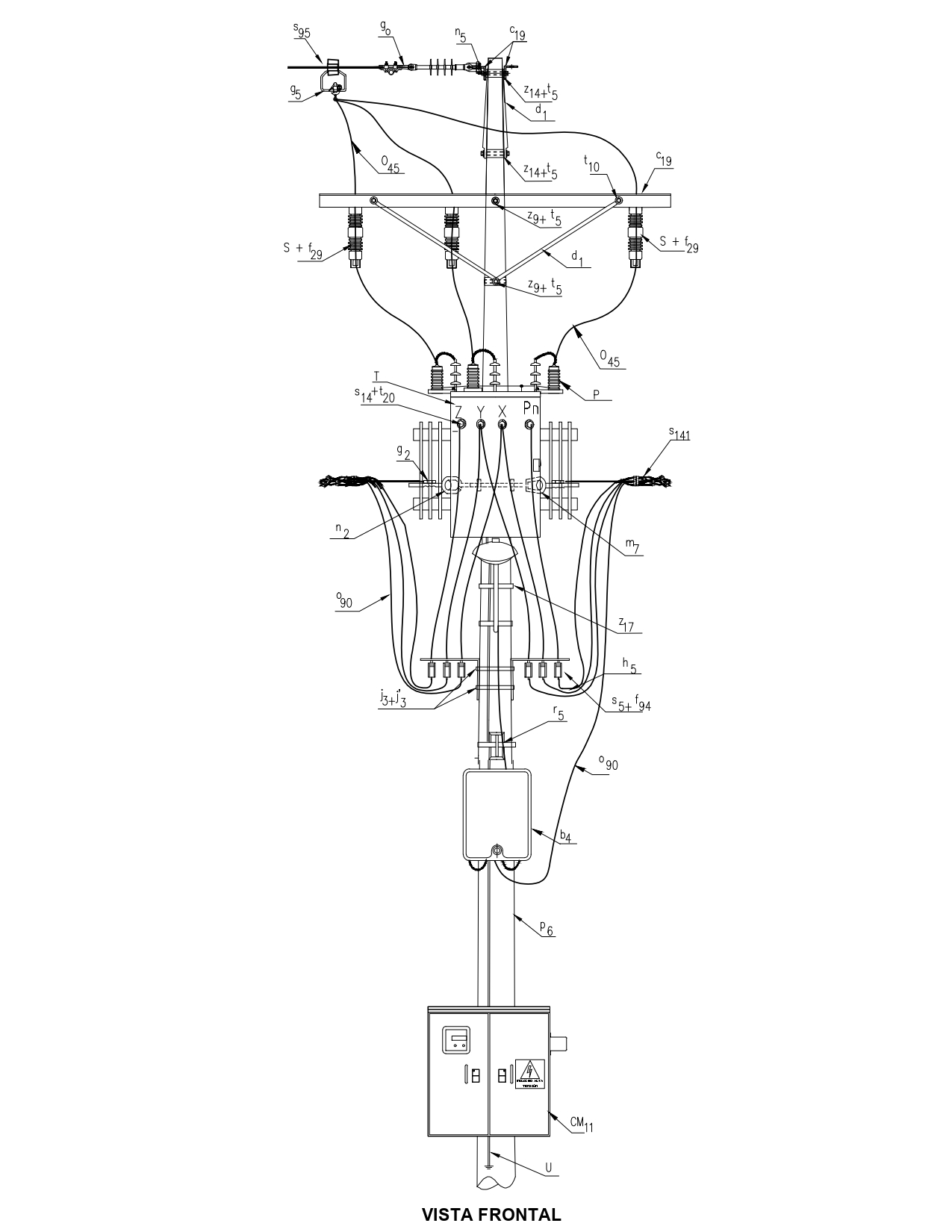

CTU500-1 Montaje en poste de transformador trifásico. Hacia la vía con final de circuito.

  • Contenido












LISTA DE MATERIALES



SÍMB.

CANT.

CÓDIGO

ESP. TÉCNICA

DESCRIPCIÓN

a27

3

300013

GSCC010

Aislador de suspensión polimérico 24 kV

b1

1

6762530

ET832

Soporte para luminaria horizontal f3/4”x 1.5 m en vías secundarias

b4

1

163233

ET925

Caja para derivación de acometidas.

c19

3

251506

ET419

Cruceta metálica 2,5 m

CM11

1

280030

ET933

Caja para medición inteligente (1)

d1

6

240083

ET405

Diagonal metálica en varilla tipo 1

F

1

6762325

ET810

Fotocontrol 1000 W / 1800 VA 205 / 305 V, tipo NC

f29

3

170826

ET505

Fusible Dual MT (2)

f94

3

170824

GSCL004

Fusible NH BT (2)

g0

3

200635

ET350

Grapa tipo recto ACSR 1/0AWG-266,8Kcmil

g2

2

274314

ET354

Grapa retención aislada para red trenzada de B.T.

g5

3

251355

ET352

Grapa para operar en caliente

h1

4

251380

ET353

Tensor de acometidas

h5

2

251389

ET430

Herraje para soporte de seccionador de B.T. de 160A

j´3

9

780351

ET450

Hebilla de acero inoxidable 5/8”

j3

3

780182

ET450

Metros de cinta de acero inoxidable 5/8”x0,03”

l1

1

6762554

ET801

Luminaria horizontal de sodio 70 W para vías secundarias (3)

m7

2

251362

ET454

Tuerca de ojo alargado  5/8"

n2

2

201029

ET461

Perno de ojo tipo 2 (5/8" x 254 mm)

n5

3

201013

ET461

Perno de ojo tipo 5 (5/8" x 545 mm)

o21



330602

ET116

Metros de cable de cobre calibre 2/0 AWG aislado a  600 V

o45

12

310418

ET121

Cable desnudo de cobre calibre 4 AWG

o90

6

330661

GSCC009

Metros de cable GSCC009/012 Neutro Auto soportado Al 3x95+54,6 mm2

P

3

170892

GSCC016

DPS 12 kV 10 kA

p6

1

230966

GSS002

Poste de concreto de 12 m 1 050 kg (4)

r5

2

251365

ET417

Percha porta aislador de un puesto

S

3

170095

GSCM012

Cortacircuito monopolar 24 kV 100 A

s5

3

170852

ET511

Seccionador portafusible para B.T. 160 A

s14

8

274304

ET302

Conector terminal de compresión tipo pala 2 huecos,4/0AWG(5)

s95

3



ET356

Conector cuña con estribo 4/0 – 2 AWG (6)

s141

4



ET306

Conector de tornillo con chaqueta aislante, tipo 2 (7)

T

1



GST001

Transformador de distribución  hasta   150 kVA, peso menor a 700 kg, 11 400 V - 208 / 120 V

t5

10

251363

ET456

Tornillo de carruaje 5/8" x 1 ½”

t10

6

251364

ET457

Tornillo de acero galvanizado 5/8" x 5"

t20

8





Tornillo de bronce para borna terminal

u

1

200289

ET492

SPT Acero Transformador Trifásico

z9

2

274300

ET431

Abrazadera de una salida tipo 4, 200 mm (8)

z14

2

274311

ET432

Abrazadera de dos salidas tipo 4, 200 mm (9)

z17

2





Abrazadera de 180 mm para soporte de luminaria en vías

Secundarias

ALTERNATIVAS:

(1) La instalación de la Caja para medición inteligente, es opcional.

(2) Los fusibles en la lista son una referencia, consultar la norma CTU516, para su selección adecuada.

(3) La luminaria que aparece en lista es una referencia, consulte la ET801 para su selección adecuada.

(4) Poste metálico (GSS003) o Poste de Fibra (GSS004).

(5) El conector terminal de compresión tipo pala, que aparece en la lista es una referencia, consulte la ET302, para su selección adecuada.

(6) El conector tipo cuña, que aparece en la lista es una referencia, consulte la ET356, para su selección adecuada.

(7) El conector de tornillo con chaqueta aislante que aparece en la lista es una referencia, consulte la ET306, para su selección adecuada.

(8) La abrazadera de una salida que aparece en la lista es una referencia, consulte la ET431 para su selección adecuada. Para transformadores de 112,5 kVA y 150 kVA, utilizar abrazaderas de 3” z11.

(9) La abrazadera de dos salidas que aparece en la lista es una referencia, consulte la ET432 para su selección adecuada.

NOTAS:

  • Esta estructura es válida con transformador hasta 150 kVA y peso menor a 700 kg.
  • Consultar la norma CTU516.
  • En los transformadores con conector tipo ojo que necesite un número mayor de salidas puede utilizar platina de cobre (s33) y tornillo de bronce (t20) y conector terminal tipo pala (s13).
  • Los cortacircuitos se instalarán del lado contrario del transformador. Se ubicará encima del transformador si hay elementos cercanos que afecten su instalación o dificultad en el cambio de los portafusibles.
  • La selección de las abrazaderas depende del diámetro del poste (tipo, altura y carga) en el punto requerido.
  • Para la selección del poste se debe tener en cuenta además del peso del transformador el tipo de estructura en MT que se utilice: de paso, de bandera, cambios de dirección y retenciones.
  • En caso de requerirse puede ser instalado el material CM12 Caja cubierta para CT´s, de la ET914.

  • La altura de colocación de la percha porta aislador de un puesto (r5) para sujetar las acometidas debe permitir cumplir con las alturas de las acometidas sobre el piso en vías y en las fachadas de las viviendas.
